1.熔融拉锥原理９�/span>

光纤拉锥系统采用真空吸附方式咋�/span>特制夹具配合一起将两根或多核�/span>光纤定位并夹紧在光学平台上，并以一定的方式使除去涂覆层的两核�/span>或多核�/span>裸纤旋转，对轴（仅指保偏光纤）靠拢，在氢氧焰下加热熔融，同时以一定的速度向两边拉伸，*终在加热区形成双锥体形式的特殊波导结构，从而实现制作各种光纤耦合器件和光纤锥佒�/span>的目的、�/span>

2.熔融拉锥平台的主要参数指栆�/span>

主机

l拉锥平台拉伸精度 0.2��m

l拉锥平台拉伸速度 0.2�?0000��m/s

l拉锥平台**拉伸距离80mm（双边）

l可夹持光� ��0.1�?.5mm（平行烧或者打结烧（�/span>

l工作台外形及尺寸�700mm��470mm��250mm

火焰加热单元

l火焰轴向摆幅 0-20mm

l移动速度 0-4 mm/s

l使用气体 氢气（或氧气（�/span>

l氢气流量 0-500SCCM（可调）

l氧气流量 0-200SCCM（可调）

光学部分９�/span>

l探测器： InGaAs:800-1700nm

Si: 400-1000nm (可�?� Ge:1000-1800nm(可�?

l光源 1310/1550nm FP台式光源� 1mW（可选）

633nm HeNE光源＋�/span>2mW(可逈�/span>)

850/1310nmLD多模光源（可选）

封装单元９�/span>

l封装温度0~200ℂ�/span>

l封装方式 一次封裄�/span>

电源９�/span>

l电压 220V

l电流 6A

3.拉锥机的特点

(a)软件特点

l可以根据需要拉伸的长度和锥体形状的不同来设定火夳�/span>扫描皃�/span>幅度、�/span>

l根据拉伸长度和拉锥温�?/span>的变匕�/span>来改变拉伸速度、�/span>

l可根据拉伸长�?/span>咋�/span>拉伸速度皃�/span>不同变化氢气氧气的流野�/span>

(b)硬件特点(根据所开发器件的差别，选择不同的硬件设讠�/span>)

l上海瞬渺自主设计皃�/span>冄�/span>氡�/span>夕�/span>氧混合火头，改善原有的上下加氧气带来的温度不稳定问题，提高加热温�?/span>和加热均匀�?/span>

l采用进口的滑线导�?span>+精密的滚珠丝杆，确保**的单边拉伸范図�/span>40mm

l采用进口氢气流量计，驱动器，确保了拉伸过稊�/span>中火焰温度的稳定�?/span>

l可以根据使用的光纤芯径，设计特殊的夹其�/span>

l 根据所开发器件工作波长，选用不同的探测器

l 根据使用的光纤芯径，选择合适量程的流量讠�/span>

l采用进口的滑线导�?span>+精密的滚珠丝杆，确保**的加热温镾�/span>

l根据光纤拉锥要求，设计不同的火头及固定方弎�/span>

l在定制光纤拉伸平台的基础上，开放普通光纤拉锥功能，真正实现“一台机器，多种功能开放“�/span>

lCCD视觉系统（可选），辅助观测光纤对轳�/span>/拉锥的过稊�/span>

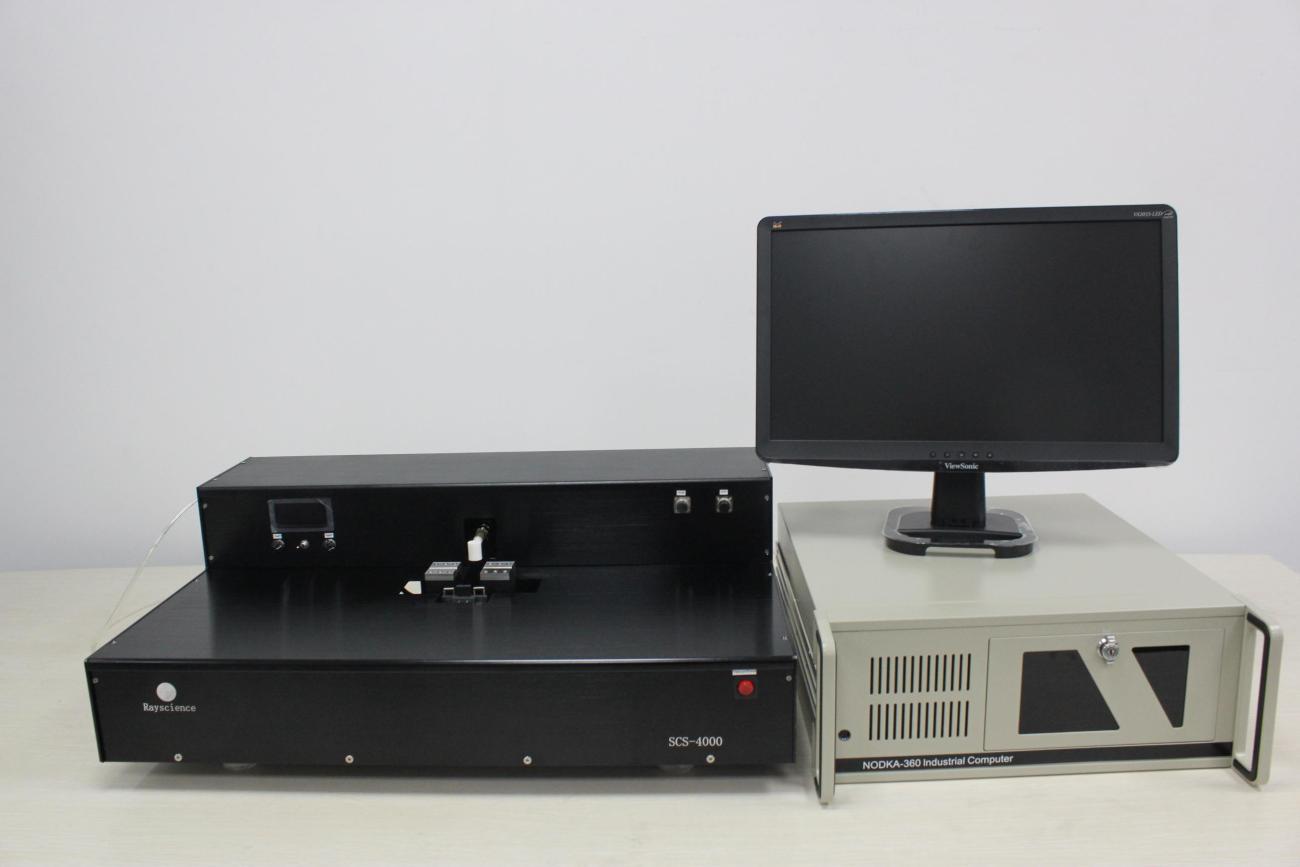

与通用的机器相比（如下图所示）

l拉丝处理外壳，具有极好的工业质感、�/span>

l比普通机器长1/3距离工作机台，确保机器二次升级的方便�?/span>

l内配精密的滚珠丝杆（螺距2mm），保证机台轴向拉伸精度和稳定的运动速度、�/span>

l除了拉锥平台制造外，在特种光纤，封装材料和成品检测仪器的选择上，能为用户提供真正的“一篮子”服务；

4.普通单模光纤耦合器主要器件指标：

l工作波长：单窗口�?310nm�?550nm，；双窗口：1310/1550nm

l附加损耗：�?.2dB

l工作带宽�?#177;20nm（窄带）�?#177;40nm（宽度）

l分光比：1-99%

l分光比偏差：��2%（以50:50为例（�/span>

l封装尺寸：≤50mm

l固化方式：热固化，也可以选配紫外固化方式
