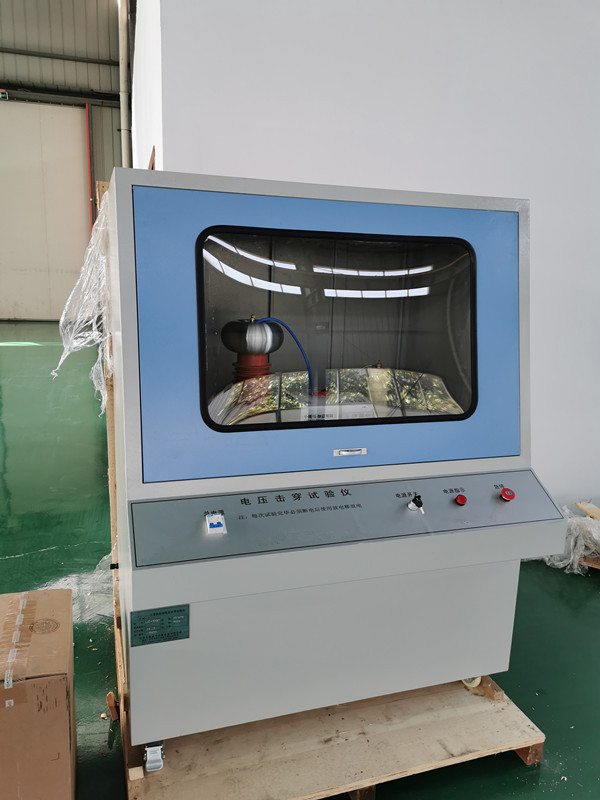

LJC-150kv电压击穿试验仪介绌�/strong>

1、耐电压值： 将电压升高到规定值，保持一定时间试样未被击穿，称此电压值为试样的耐电压值；

2、击穿电压： 试样在某一电压作用下被击穿，此时的电压值称击穿电压：�/span>

3、击穿电压强度： 试样的击穿电压与其厚度之比，称电压强度，以KV/mm表示、�/span>

4、型号可选：LJC-10KV电压击穿试验仪，LJC-20KV电压击穿试验仪；LJC-50KV电压击穿试验仪；LJC-100KV电压击穿试验仪；LJC-150KV电压击穿试验仪、�span>LJC-200KV电压击穿试验仪、�/span>

一、满足标准：

满足GB1408.1-2006《绝缘材料电气强度试验方法，�?部分；工频下试验《�/span>�?部分：对应用直流电压试验的附加要求》、GB/T1695-2005� 硫化橡胶工频击穿电压强度和耐电压的测定方法》、GB/T 3333-1999《电缆纸工频击穿电压试验方法》、HG/T 3330绝缘漆漆膜击穿强度测定法、GB/T 12656-1990《电容器纸工频击穿电压测定法》、GB/T1981叉�strong>ASTM D149标准要求设计制造、�/span>

二、适用材料９�/span>

主要适用于固体绝缘材料如：电线套管、树脂和胶、浸渍纤维制品、云母及其制品�?/span>塑料薄膜、陶瓷�?/span>玻璃、绝缘漆、硫化橡胶、电缆纸、绝缘漆漆膜、硬质橡胶、纸板等绝缘介质在空气或液体介质中，测量工频�?8~62Hz）或对应直流电压下击穿强度和耐电压时间。适用于连续均匀升压或逐级升压的方式，对试样施加交�?或直流，电压直至击穿，测量击穿电压值，计算试样的击穿强度；用迅速升压的方法，将电压升到规定值，保持一定的时间试样不击穿，定此时规定值为试样的耐电压值、�/span>

三、基本功能：

由电脑控制，数据采集方式通过光电隔离，有效解决试验过程中的抗干扰问题，软件操作使用方便，能够实时显示动态曲线，同时升压速率无级可调，可以根据自己的需要进行升压速率调节，使升压速率真正做到匀速、准确，并能够准确测出漏电电流的数据、�strong>可实时绘制试验曲线，显示试验数据，判断准确，并可保存，分析，打印试验数据、�/strong>并且能够自动判别试样击穿并采集击穿电压数据及泄露电流，同时能够在击穿的瞬间电压迅速降低自动归零。软件系统操作方便，性能稳定，安全可靠、�/span>

四、结构特炸�/span>９�/span>

采用立式箱体结构，极大的节省试验室内占地空间，地脚采用滑轮结构，方便移动和摆放，避免同类厂家生产的卧式设备，安放时需要另配安装台的情况，占地空间大，移动不方便等缺点。本产品采用直流伺服电机加载减速机构，保证了ZX标准里面关于极慢速试验和极快速试验的ZX要求，保证用户可以自由选择升压速率、�/span>

五、主要技术要求：

1、设备输入电压： 交流 150KV (普通试验室电源均可兼容)：�/span>

2、试验电压方式： 交流 0--150 KV：�/span>

直流 0--150 KV：�/span>

3、电器容量：10KVA：�/span>

4、试验方法：0-150KV全量程可�?采用高精度电压采样器仵�/span>)：�/span>

5、击穿及耐压试验升压速率９�/span>

0.1 KV/S

0.2 KV/S

0.5 KV/S

1.5 KV/S

2.0 KV/S

2.5 KV/S

3.0 KV/S(此项满足ZX标准里面极快速升压试验要汁�/span>)：�/span>

6、试验方式：

直流试验�?、匀速升� 2、阶梯升� 3、耐压试验

交流试验�?、匀速升� 2、阶梯升� 3、耐压试验

注：根据不同行业的标准，我们可以根据用户的要求，依据贵行业标准，为您定制行业标准所需的特殊测试功能、�/span>

7、过电流保护装置应有足够灵敏度以保证试样击穿时在0.1S内切断电源、�/span>

8、漏电电流选择�?�?50 mA可由计算机软件自由进行设定、�/span>

9、本仪器采用无触点原件匀速调压方弎�/span>

10、支持短时间内短路试验要求、�/span>

11、电压测量误差： �?％、�/span>

12、试验电压连续可调：0-150 KV

13、耐压时间设定�?-6小时(可通过软件连续设定)、�/span>

14、主机尺寸：�?00mm*900mm*1900mm（长宽高）、�/span>

15、主机重量：�?50KG、�/span>

16、九级安全防护措施：

(1)超压保护

(2)试验过流保护

(3)试验短路保护

(4)安全门开启保抣�/span>

(5)软件误操作保抣�/span>

(6)零电压复位保抣�/span>

(7)试验结束放电保护

(8)独立保护接地

(9)试验完成后电磁放甴�/span>

六、试验方式：

1、绝缘试样空气中击穿、耐压试验或阶梯试验；

2、绝缘试样浸油中击穿、耐压试验或阶梯试验；

注：根据用户要求，可定制其他试验方式、�/span>

七、试验软件：

1、试验软件是我公司ZX研发的功能强大、操作简单、显示直观的试验软件系统：�/span>

2、采用计算机控制通过人机对话方式，完成对绝缘介质工频电压击穿，工频耐压试验：�/span>

3、本仪器在试验过程中可对升压击穿过程绘制实时曲线，每次试验的升压曲线都由不同颜色构成，试验结束后可叠加对比材料的试验数据重复性；

4、可以随时调取当前及历史试验数据进行查看，编辑及修改参数：�/span>

5、试验过程中可以随时修改试验条件及存储路径及自动存储试验结果：�/span>

6、试验过程中，可随时通过软件决定本次试验是否有效，方便筛选试验结果；

7、可设置操作口令，做到专机专人操作，避免无关人员误操作；

8、试验报告格式灵活可变，适用于不同用户的不同需求；

9、可对一组试验中曲线数据的有效与否进行人为选定：�/span>

10、试验结果数据可导入EXECL，WORD文档编辑：�/span>

11、过电流保护装置有足够的灵敏度，能够保证试样击穿时在0.1S内切断电源；

12、仪器运行的持久�? 仪器可连续运行使用，不需为保护仪器而定期停机；

注：其它未尽事宜我们，我们将竭诚为您服务、�/span>

对数据自动命名保存到默认位置。按选择路径按钮即可手动选择路径和文件命名、�/span>

(4)根据试验要求输入参数，然后点击“确定”后出现试验主界面，输入“试样厚度”后，点动速率参数条，可以调整速率大小，点击“开始”按钮，如果样品厚度没有设定，高压准备按钮没有打开，系统都会有相应的提示，并且试验不能继续，只有所有的步骤都执行后，试验才可进行。如果提示“电机未复位”，则系统会使电机自动复位、�/span>

(5)打开试验机门，按标准要求夹好试样，打开锁开关，合上恢复开关，关上门，按下“高压准备”按键，红灯被点亮，用鼠标点击“开始”试验开始、�/span>

(6) 试样击穿后，电机自动返车回到初始位置计算机屏幕上出现对话框，“对试验数据是否满意”的判断，点击“是”，则进一步询问“是否要做下一个试样”选择“是”则继续下一个试样，点击“否”则提示保存试验数据。打开“门”取出试样，整个试验完成、�/span>

(7)点击框架的“打开”按钮，在您刚才建立的文件夹中取你需要打印或查看的文件然后“打开”、�/span>

(8)打开文件后，点击试样编号按钮，可以逐一显示试样试验结果及曲线、�/span>

(9)如果你需要打印试验报告，联接打印机，点击“预览”按钮，进行预览及进一步打印。报告格式及内容如图、�/span>
