一、概�?/span>

本产品是我公司生产的轻型试验变压器的专用配套设备，该控制箱具有使用维修方便、性能优越使用安全可靠、外型结构美观、坚固耐用、移动方便等特点。是供电企业、大型工厂、冶金、发电厂、铁路等需要电力维修部门的必备设备、�/span>

该产品采用先进的微电子处理技术，全部使用过程可提前进行设置，全中文接口，操作简单明了。全部测试项目设定后自动进行测试，无须人工干预、�/span>

二、技术参�?/span>

1	电源电压		AC 220V
2	� 野�/span>		0-5KVA
3	输出电压		0�?50V
4	电压精度		��0.5
5	电流精度		��0.5
6	显示方式		7寸真彩高清数字屏
7	触控方式		电阻式触摸更*凅�/span>
8	操作方式		自动、手�?/span>
9	数据保存		60练�/span>
10	密码		多级权限设置
11	多级保护，使用更安全
输入电压保护		输入电流保护		高压电压保护
高压电流保护		高压过压保护		高压闪络保护

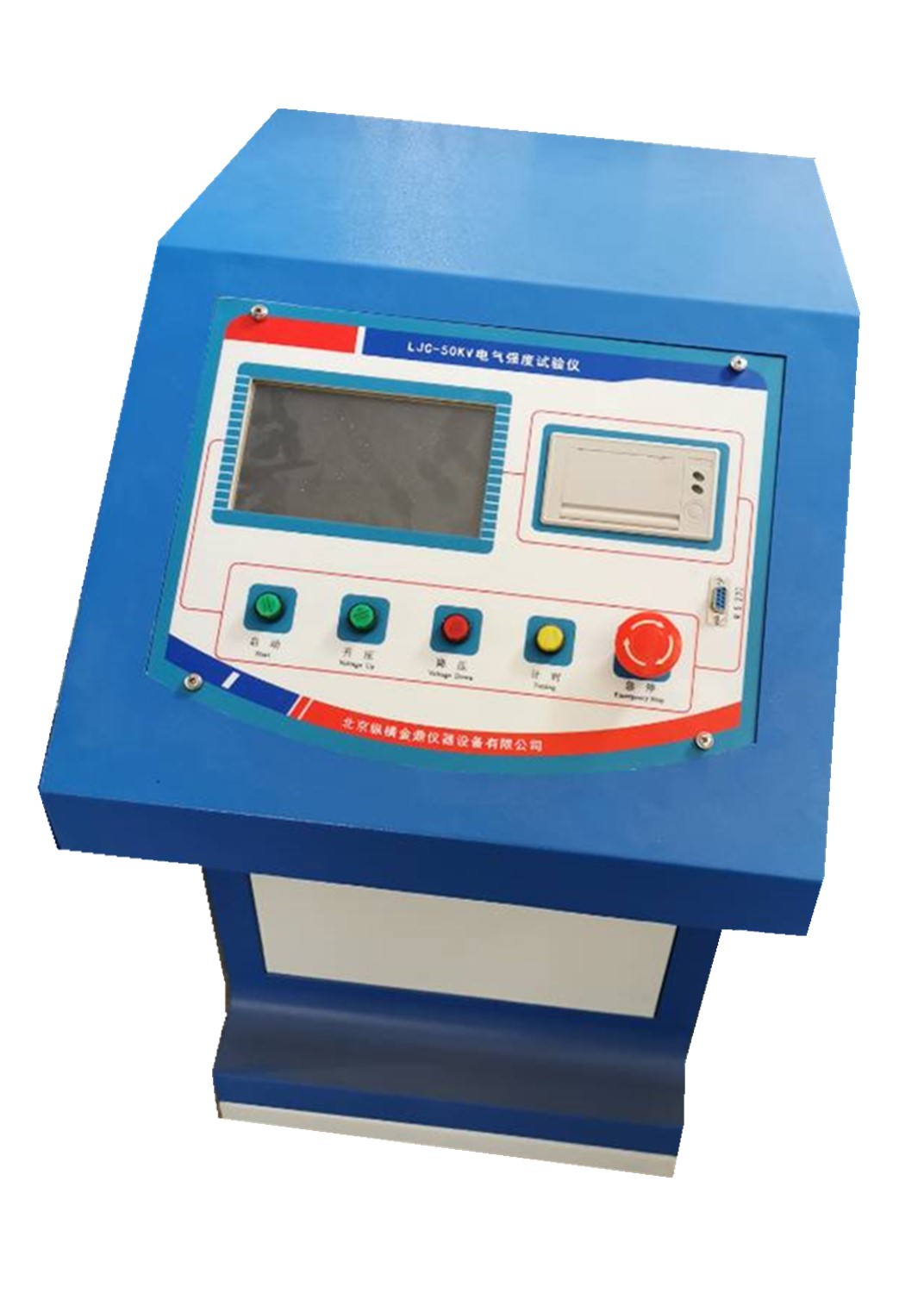

三、整体图

四、外部联机示意图

五�?/span>操作说明

注：以下参数用户可根据被试品的要求进行设定，本智能控制系统采用了智能优先，手动和自动两种控制模式，用“自动时”除急停按钮其它的操作无效。用“手动时”除屏上停止按钮其它的操作无效、�/span>

自动操作９�/span>

1、按相关规程接好连接线，合上电源，系统进入主界面，如�?９�/span>

2、点击界面中的系统设置按钮，进入管理员密码，如图2９�/span>

3、点击对话框，输入管理员密码1818，如�?９�/span>

4、输入密码后，点击确定键进入参数设置界面，如�?９�/span>

5、根据不同的被试品设置相应参数，然后点击确定键，进入保存界面，如�?９�/span>

6、点击按键是，系统进入主界面（图1），此时系统已保存用户设置的参数，点击主界面的开始试验按钮，进入试验界面，如�?９�/span>

（注：设置区为用户根据被试品等级而设置的参数，显示区为当前试验时所检测到的数据。）

7、点击启动按钮，接触器吸合，此时系统开始自动升压，如图7９�/span>

（注：在升压过程中，如果想停止升压，可点击暂停按钮，再次点击该按钮系统则继续升压（�/span>

8、当电压升至用户所设定的目标电压时，系统开始计时，如图8９�/span>

9、当耐压至用户设定的时间后，系统自动降压直至调压器回到零位，此时设备会发出滴滴滴的响声，表明试品合格，如�?９�/span>

伍、概�?/span>

LJC垊�/span>电气绝缘强度检测仪试验变压器是根据机电部《试验变压器》标准在原同类产品基础上经过大量改进后而生产的。本系列产品具有体积小、重量轻、结构紧凑、功能齐全、通用性强和使用方便等特点。特别适用于电力系统、工矿企业、科研部门等对各种高压电气设备、电器元件、绝缘材料进行工频或直流高压下的绝缘强度试验。是高压试验中必不可少的重要设备、�/span>

六、产品结枃�/span>

LJC垊�/span>电气绝缘强度检测仪试验变压器采用单框芯式铁芯结构。初级绕组绕在铁芯上，高压绕组在外，这种同轴布置减少了漏磁通，因而增大了绕组间的耦合。产品的外壳制成与器芯配合较佳的八角形结构，整体外形显得美观大方。其外部结构图见�?，内部结构图见图2、�/span>

国�/span>1：单台试骋�/span>变压器外部结构示意图国�/span>2：单台试验变压器内部结构国�/span>

1-短路杆D2-均压琂�/span>3-高压套管4-变压器提扊�/span>

5-油阀6~7-次压输入a�?/span>x8~9-测量端子E、F

10-变压器外壳接地端11-高压尾X12-高压输出A

13-高压硅堆14-变压器油15-铁芯

16-次低压绕练�/span>17-测量绕组18-二次高压绕组

在试验变压器中，a、x为低压输入端子，E、F为仪表测量端子，A、X为高压输出、�/span>

七、工作原琅�/span>

LJC型试验变压器为单相变压器，连结组I. I. 用工�?20V电源接入智能操作箱（台），经操作箱内自耦调压器�?0KVA以上调压器外附）调节�?-200V（或0-400V）电压输出至试验变压器的初组绕组，根据电磁感应原理，在试验变压器高压绕组可获得试验所需的高电压、�/span>

1、单台试验压器的工作原理图见�?

国�/span>3：单台试验变压器原理国�/span>

2、三台试验变压器串级获得更高电压的结线原理见�?。串级高压试验变压器有很大的优越性，因为整个试验装置由几台单台试验变压器组成，单台试验变压器容量小、电压低、重量轻，便于运输和安装。它既然可串接成高出几倍的单台试验变压器输出电压组合使用，又可分开成几套单台试验变压器单独使用。整套装置投资小，经济实惠。图5中，�?一级和第二级的每个单元试验变压器中都有一个励磁绕组A1�?/span>C1咋�/span>A2�?/span>C2。在串级试验变器基本原理图中，低压电源加在试验变压器I的初级绕组a1x1上，单台试验变压Ⅰ、Ⅱ、Ⅲ的输出电压都是V。励磁绕组A1�?/span>C1给第二级试验变压�?/span>Ⅱ的初级绕组供电；第二级试验变压器Ⅱ的励磁绕组A2�?/span>C2给第三级试验变压�?/span>Ⅲ的初级绕组供电。第二级试验变压器Ⅱ和第三级试验变压器Ⅲ的箱体分别处在对地为1V�?V的高电位上，所以箱体对地是绝缘的，试验变压器I的箱体是接地的。这�?一级、第二级、第三试验变压器对地的额定输出电压分别为1V�?V�?V；其额定容量分别�?P�?P�?P、�/span>

国�/span>5：三台试验变压器串级接线原理国�/span>

图中９�/span>P - 容量（KVA（�/span>V‒�/span>电压＇�/span>KV（�/span>G1�?/span>G1‒�/span>绝缘支架

八、使用方泔�/span>

1、试验变压器做被试品的工频耐压试验使用接线原理图见�?、�/span>

国�/span>6：被试品工频耐压试验接线国�/span>

图中９�/span>R1‒�/span>限流电阻RCF‒�/span>阻容分压�?/span>RF‒�/span>球间隙保护电阺�/span>

G‒�/span>球间隘�/span>CX‒�/span>被试�?/span>

注：高压尾必须可靠接地、�/span>

工频耐压试验中限流电阺�/span>R1应根据试验变压器的额定容量来选择。如高压侧额定输出电流在100‒�/span>300mA时，可取0.5 - 1��∕ⅴ（试验电压）；高压侧额定输出电流�?A以上时，可取1��∕ⅴ（试验电压）。常用水电阻作为限流电阻，管子长度可�?50KV∕m考虑，管子的粗细应具有足够的热容量（水阻液配制方法：用蒸馏水加入适量硫酸铜配制成各种不同的阻值）、�/span>

球间隙及保护电阻：当电压超过球间隙整定值时（一般取试验电压皃�/span>110� - 120％）球间隙放电，对被试品起到保护作用。球间隙保护电阻可按1��∕ⅴ（试验电压）选取、�/span>
