触摸屏电工套管阻燃性能测试�?/strong>

概述

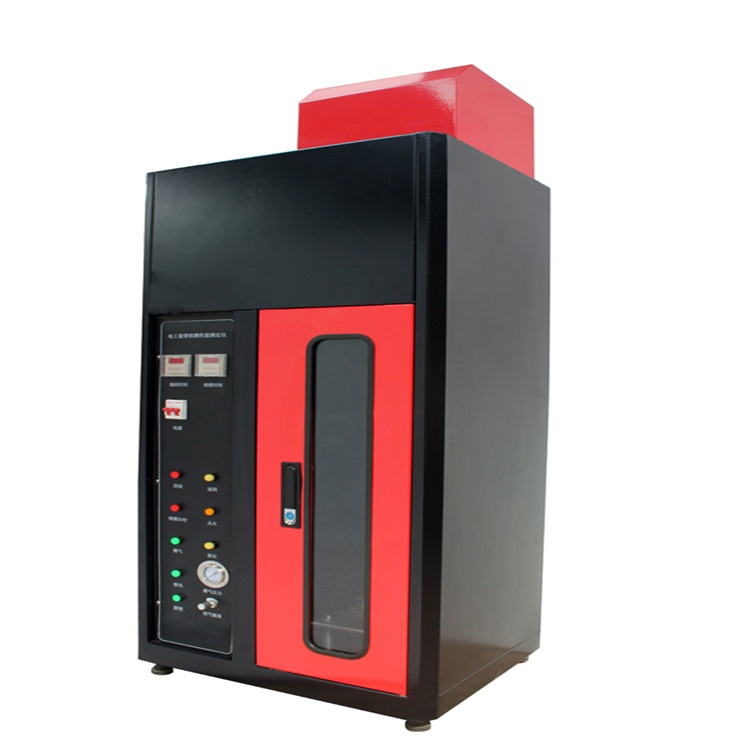

JL-3050型电工套管阻燃性能测试仪用于电工阻燃套管及配件阻燃性能测定，完全符合GB/T 13823.3、JG3050-1998?建筑用绝缘电工套管及配件?标准�?.10.1绝缘电工套管“自熄性试验”中的要求。仪器采�?/span>七寸全彩触摸屏显礹�/span>/控制＋�/span>高压点火器自动点火，造型讲究，耐烟气腐蚀＋�/span>关键元器件采用进口件，试验程序自动控制，使用方便，稳定可靠、�/span>

技术参�?/span>

1.七寸全彩可编程控制器触摸屎�/span>+PLC控制，实现控�?检�?计算/数据显示多功胼�/span>

2.自动化程度高：自动记录试验时间，自动显试结果，自动计时，自动点火，施焰结束后本生灯自动退回，可选择是否关闭燃气

3.启动时可选择是否自动点火;启动、停止、燃气、计时、点火、保存、保存、照明、排风均通过触摸屏控制实现，指尖轻触即可完成试验

4.计时按钮配合PLC自动记录储存燃烧耗时�

5.试验时间系统自动记录，并生成试验结果

6.设备外形尺寸：长60 cm �?5cm �?56cm

7.燃气：液化石油气代替（用户自备）：�/span>

8.火焰燃烧时间及火焰熄灭时间计时：0-999.9s��0.1s（计时精� �?.1S），可连续设定，自动记录，手动暂停；

9.本生灯倾斜角度９�/span>45��

10.式样横梁可前后移动，根据式样粗细调节与本生灯的位置；

11.燃烧喷灯标准功率９�/span>1KW；喷嘴（本生灯）内径9mm�

12.火焰高度９�/span>100mm，蓝色锥形焰心高度：50mm�

13.箱体材料：钢板静电喷涂（支持全不锈钢箱体定做）；

14.环境温度（标准要求）：（23��2）℃ �

15.电源电压９�/span>220V/50Hz �

三�?/span>工作原理９�/span>

本设备提供一个有焰燃烧源，由控制电路对火焰施加和时间及操作程序进行控制、�/span>

四�?/span>板功能说昍�/span>

控制面板部分９�/span>

1.电源开兲�/span>——开启或关闭电源

2.燃气流量——指示并调节燃气流量大小

触摸屏部分：

3.Ta——施加火焰的时间＇�/span>可以直接点击数字进入键盘界面修改时间（�/span>

4.T——火焰持续燃烧的时间

5.启动——按下后本生灯自动倾斜45��并向试样移动

6.停止——按下后本生灯退囝�/span>

7.排风——按下排风扇启动，再按排风扇停止

8.燃气——按下气路系统打开，再按气路系统关�?/span>

9.点火——点一下高压打火系统自动打�?欠�/span>

10.照明——按下照明灯打开，再按关�?/span>

11.保存——按一下跳出保存界靡�/span>

12.计时——按下T时间停止计时

13.参数设置——可设置气路系统是否自动关闭，自动点�?/span>

五�?/span>试样制备

取三�?00mm长套管为试样做备�?/span>，将其中一试样垂直固定在燃烧装置上、�/span>

六�?/span>试验步骤

1.将煤气管接到箱体后煤气接入口，检查气道接口，防止漏气（用普通液化气瓶供气）、�/span>

2.打开电源开兲�/span>、�/span>

3.试验参数设置：根据试验标准燃烧时闳�/span>Ta、�/span>

4.按下燃气按键，接通燃气，然后旋大燃气流量，并按点火键，点着本生灯、�/span>

5.向套管施加火焰时，应使本生灯产生的蓝色锥形焰心的顶部与套管表面相接触，且此接触点距套管底端的距离丹�/span>100mm、�/span>（通过调节燃气流量和本生灯下方端的空气调节螺母，调节出符合要求的火焰内�?/span>50mm，外�?00mm。）对于配件试验＋�/span>受火处应为配件、�/span>

6.按启动键，本生灯会自动倾斜45��，并移动到式样位置、�/span>

7.施焰时间到达后，本生灯会自动退回到垂直位置、�/span>不同类套管施加火焰的时间见下�?/span>1、�/span>

8.本生灯退回后，续燃时间T会自动计时，式样继续燃烧的火焰熄灭时按下计时键，续燃时间T停止计时、�/span>

9.连续�?个试验，系统会自动跳出保存界面，没有做完6个试验可点保存按键进行数据保存、�/span>

10.试验结束，各元件复位，关闭气源，关闭电源

注：在试验中，如果试样被点燃，应无明显的火焰传播。本生灯火源移走后，套管或配件的火焰应在30S内熄灭。（即自熄时间t_e�?0s（�/span>

�?/span>1-1硬质套管施加火焰的时闳�/span>

试验材料厚A，mm	施加火焰时间及操佛�/span>
A�?.5	间隔性施加火焰三次，每次施加火焰25s，间�?s
2.5≤A�?.0	施加火焰一次，时间80s
A�?.0	施加火焰一次，时间125s

�?/span>1-2 半硬质套管施加火焰的时间

试验材料厚A	一次性施加火焰，施火时间，s	试验材料厚A mm	一次性施加火焰， 施火时间，s
A�?.5	15	3.5＜A�?.0	75
0.5＜A�?.0	20	4.0＜A�?.5	85
1.0＜A�?.5	25	4.5＜A�?.0	130
1.5＜A�?.0	35	5.0＜A�?.5	200
2.0＜A�?.5	45	5.5＜A�?.0	300
2.5＜A�?.0	55	6.0＜A�?.5	500
3.0＜A�?.5	65

六�?/span>注意事项

1.煤气罐应有中压减压阀，主阀关启可靠、�/span>

2.燃烧试验时应有两人在场操作，一人负责样品试验的操作，另一个负责监督，试验前检查燃气管道路有否漏气，必要时打开控制箱检查，如接头、气管是否密封，以免发生意外，试验中，负责监督的试验员好靠近煤气罐主阀，发现不正常现象及时关闭主阀，查找原因，试验结束后一定要关紧主阀�

3.输入电源为AC220V��10%，应用有地线的三极插座，保证接地可靠�

4.试验室应设有消防灭火器材。定期检查燃气回路、�/span>

产品装箱協�/span>

序号	名称	单位	数量
1	说明�?/span>	仼�/span>	1
2	燃烧箰�/span>	�?/span>	1
3	燃气箠�/span>	核�/span>	1
4	刻度标尺	奖�/span>	1
