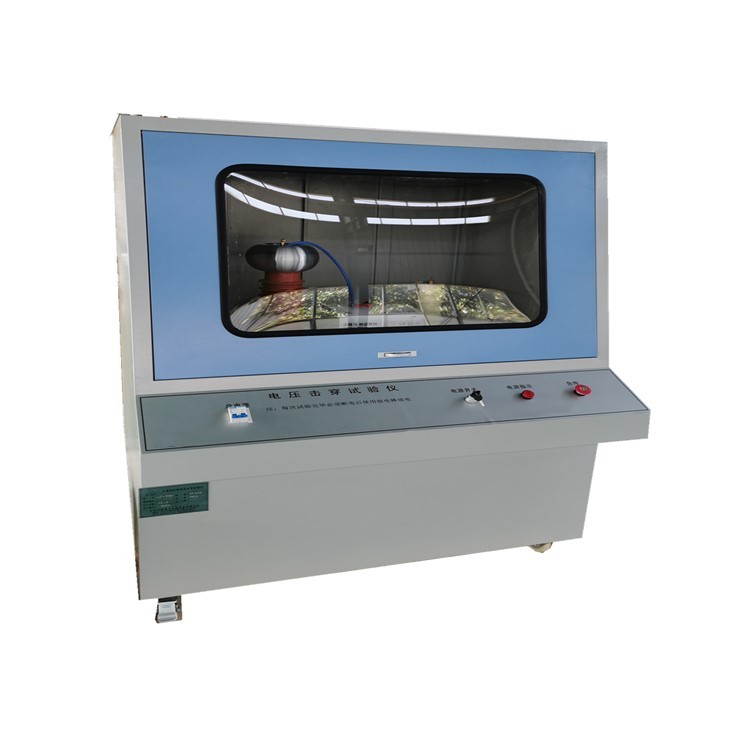

LJC-150KV垊�/span>工频电压击穿试验�?/strong>

一、概�?/span>

�?strong>工频电压击穿试验�?/strong>器采用计算机控制，通过人机对话方式，完成对绝缘介质的工频电压击穿，工频耐压试验。主要适用于固体绝缘材料。如：绝缘漆、树脂和胶、浸渍纤维制品、层压制品、云母及其制品、塑料、薄膜复合制品、陶瓷和玻璃等在工频电压下击穿电压，击穿强度和耐电压的测试。并对实验过程中的各种数据快速、准确地进行采集、处理、存取、显示、打印、�/span>

二、技术指栆�/span>

输入电压：AC 220V

� 率：15kW

输出电压�?�?50kV

电压精度�?#177;1%

升压速率�?.1kV/S-3kV/S量程分为高压低压两档，速度有限制连续可调，

⒈击穿电�?V)：用连续均匀升压的办法对试样施加工频电压并保持试样发生击穿时的电压值，以kV表示、�/span>

⒉击穿强�?E)：试样的击穿电压值与两个电极间试样的平均厚度之商，以kV/mm、�/span>

三、安全说昍�/span>

试验在较高电压下进行，所以我们在设计时加以必要的保护措施以防止发生意外、�/span>

1.试验在有机玻璃制成的试验箱中进行，电压头安全放电距离对四周均大于250mm，试验时即使人不慎触到箱壁也不会发生危险、�/span>

2.对升压变压器高压侧尾端及仪器外壳均已安全接地、�/span>

3.电路上设有过流保护、过压保护，击穿主机电源和计算机电源须分相、�/span>

4.五级安全断电控制９�/span>

⑴漏电保护器

⑵总电源开兲�/span>

⑶高压断电开兲�/span>

⑷复位开兲�/span>

⑸试验箱门安全开兲�/span>

四、整机组戏�/span>

⒈升压部件：由调压器和升压器组成升压部分、�/span>

⒉驱动部件：由步进电机均匀调节升压变压器、�/span>

⒊检测部件：由集成电路组成的测量电路、�/span>

⒋计算机测控系统、�/span>

五、操作步骣�/span>

⒈打开试验机右侧的电源开关，预热30分钟

⒉打开计算机进入Windows XP 系统、�/span>

A电压击穿试验

(1) 用鼠标双击桌面快捷方式进入用户试验界面、�/span>

(2) 图一所示登录窗体，输入用户名称和使用密码。初始用户名称和使用密码都为空，用户名称和使用密码可以更改，具体后面将会表述。直接确定按钮就可进入下一界面—参数设置界面。三次输入错误后，系统自动退出。点“退出”按钮则退出程序、�/span>

图一

进入了系统根据用户的需要可以自己设定密码，点击工具栏中的修改图标，弹出系统维护窗体，依次输入特权用户、特权密码、更改用户、更改密码后再按“确定”按钮，新的用户名称和使用密码即可生成。按“返回”按钮返回主框架，当下次进入的时候就可以输入新的用户名称和使用密码进入，如果不小心忘记密码或者弄混密码，则可以重新输入特权用户和特权密码进入系统，再重新更改。特权用户为"zns" ，特权密码为"4644218"、�/span>

对工具栏的各个图标按钮功能如图二所示、�/span>

(3)各输入框内添加说昍�/span>

a. 试验单位：即作试验的单位或者机构、�/span>

b. 送试单位：即试样的提供单位或者机构、�/span>

c. 执行标准：即试验方法和条件所遵循的标准，设备执行的是ASTM D149-97 标准、�/span>

d. 试验方法：即试样的试验过程和结果的处理，本设备执行的是ASTM D149-97 标准，有三种试验方法为别称之为：

（I）Short Time：试样电压从零开始以选择的升压速率匀速升压，直到试样击穿为止，击穿电压为击穿瞬间的电压值、�/span>

（II）Step by Step：试样电压从零快速升压到达初始电压，此间不记录曲线，到达初始电压后以梯度时间为时间长度，稳定电压，梯度时间结束后继续以选定的升压速率升压，达到下一个梯度电压值再稳定电压，如此过程直到试样击穿。对于击穿电压的确定分为两种情况，如果试样击穿发生在升压的过程中，那么击穿电压为前一个梯度的电压；如果击穿发生在梯度时间内，则击穿电压为击穿瞬间的电压、�/span>

（III）Slow Rate：试样电压从零快速升压到达初始电压，此间不记录曲线，到达初始电压后以选定的升压速率升压直到试样击穿，击穿电压为击穿瞬间的电压值、�/span>

e. 环境湿度：即为实验室的湿度、�/span>

f. 环境温度：即实验室的温度、�/span>

g. 试验介质：即试验中使用变压器油作为介质浸没试样，减少试样闪络等影响试验结果、�/span>

h. 试验人员：即试验的操作者、�/span>

i. 电极形状� 即接触试样表面的电极形状，本设备使用圆形电极、�/span>

j. 电极尺寸� 即本设备使用圆形��6.3mm�?0g的铜电极、�/span>

k. 使用量程：即设备分为高压和低压两档量程高压为0�?0kV，低压为0�?0kV、�/span>

l. 峰降电压� 即试样击穿时试样两边的电压会产生一个由zui高的峰值突降到一个小值的现象，二者的差值称之为峰降电压。随量程的不同和试样的不同会有区别。一般选用1.0kV作为一个比较合适的值使用，当然不排除有特殊的情况、�/span>

m. 初始电压：在Step by Step和Slow Rate两种试验方法中需要到达一个初始电压的过程，会使用到此参数。Short Time方法不会使用此参数、�/span>

n. 梯度电压：在Step by Step试验方法中，稳定电压=初始电压+梯度电压��（N-1），N为梯度的次数、�/span>

o. 材料名称：即制成试样的材料、�/span>

p. 终止电压：即是试验的一个保护措施，防止由于参数设置不当引起的无限升压，实际采集到的电压值大于此参数时，系统自动停止，电机返回初始位置，同时他也是曲线坐标系的一个参数、�/span>
