GB/T1408绝缘材料电气强度试验方法�?部分：工频下试验

1、范図�/span>

绝缘材料电气强度/介电强度测定�?/strong>GB/T1408的本部分规定了测量固体绝缘材料工频（�?8Hz�?2Hz）短时电气强度的试验方法．本部分规定了用液体和气体作为固体绝缘材料试验时的浸渍剂或周围媒质，但不适用于液体和气体的试验．

注：本部分包括测定团体绝缘材料表面击穿电压的方法－�/span>

2、规范性引用文仵�/span>

下列文件中的条款通过GB/T 1408的本部分的引用而成为本部分的条款� 凡是注日期的引用文件，其随后所有的修改協�不包括勘误的内容>或修订版均不适用于本部分，然而，鼓励根据本部分达� 协议的各方研究是否可使用这些文件的版本� 凡是不注日期的引用文件，其版本适用于本部分－�/span>

GB/T 1981. 2-2003 电气绝缘用漆�?部分：试验方法（IEC 60464�?: 2001� IDT)

GB/T 7113. 2-2005 绝缘软管 试验方法（IEC 60684-2:1997 ，MOD)

GB/T 10580-2003 固体绝缘材料在试验前和试验时采用的标准条�?IEC 60212: 1971，IDT) ISO 293: 1986 塑料 热塑性材料压模塑试样

ISO 294-1: 1996 塑料 热塑性材料试样的注模塑法 �?部分� 一般原则、多用途模塑件及条形试栶�/span>

ISO 294-3: 1996 塑科 热塑性材料试样的注模塑法 �?部分：小� ISO 295: 1991 塑料 热固性材料压模塑试样

ISO 10724: 1994 塑料 热固性模塑料 注塑成型多用途试栶�/span>

IEC 60296: 2003 变压器和开关用的未使用过的矿物绝缘油规茂�/span>

IEC 60455-2� 1998 电气绝缘用柑脂基反应复合� �?部分：试验方� IEC 60674-2: 1988 电气用塑料薄� �?部分z试验方法

3、定么�/span>

下列定义适用于本部分、�/span>

3. 1电气击穿

试样承受电应力作用时，其绝缘性能严重损失，由此引起的试验田路电流促使相应的回路断路器动作－�/span>

注：击穿通常是由试中羊和电极周围的气体或液体媒质中的局部放电引起，并使得较小电极（或等径两电极）边缘的试样遭到破坏

3.2 闪络

试样和电极周围的气体或液体媒质承受电应力作用时，其绝缘性能损失，由此引起的试验回路电流促使相应的回路断路器动作－�/span>

注：碳化通道的出现或穿透试样的击穿可用于区分试验是击穿还是闪络、�/span>

3.3 击穿电压

3.3. 1 <在连续升压试验中> 在规定的试验条件下，试样发生击穿时的电压、�/span>

3.3.2 <在逐级升压试验�?试样承受住的高电压，即在该电压水平下，整个时间内试样不发生击穿、� span>

3.4 电气强度

在规定的试验条件下，击穿电压与施加电压的两电极之间距离的商� 注除非另有规定，应按本部�?.4规定测定两试验电极之间的距离、�/span>

4、试验的意义

4.1 按本部分得到的电气强度试验结果，能用来检测由于工艺变更、老化条件或其他制造或环境情况而引起的性能相对于正常值的变化或偏离，而很少能用于直接确定在实际应用中的绝缘材料的性能状�?/span>

4.2 材料的电气强度测试值可受如下多种因素的影响９�/span>

4. 2. 1 试样的状�?/span>

a) 试样的厚度和均匀性，是否存在机械应力：�/span>

b) 试样预处理，特别是干燥和浸渍过程：�/span>

c) 是否存在孔隙、水分或其他杂质、�/span>

4.2.2试验条件

a) 施加电压的频率、被形和升压速度或加压时间；

b) 环境温度、气压和湿度：�/span>

c) 电极形状、电植尺寸及其导热系数；

d) 周围媒质的电、热特性、�/span>

4.3 在研究还没有实际经验的新材料时，应考虑到所有这些有影响的因素本部分规定了一些特定的条件，以便迅速地判别材料，并可用以进行质量控制和类似的目的．

用不同方法得到的结果是不能直接相比的，但每一结果可提供关于材料电气强度的资料。应该指出的是，大部分材料的电气强度随着电极间试样厚度的增加而减小，也随着电压施加时间的增加而减小、�/span>

4.4 由于击穿前的表面放电的强度和延续时间对大多数材料测得的电气强度有显著影响，为了设计直到试验电压无局部放电的电气设备，必须知道材料击穿前无放电的电气强度，但本部分的方法通常不适用于提供这方面的资料、�/span>

4.5 具有高电气强度的材料未必能耐长时期的劣化过程，例如热老化腐蚀或由于局部放电而引起化学腐蚀或潮湿条件下的电化学腐蚀或潮湿条件下的电化学腐蚀，而这些过程都会导致在运行中于较低的电场强度下发生破坏、�/span>

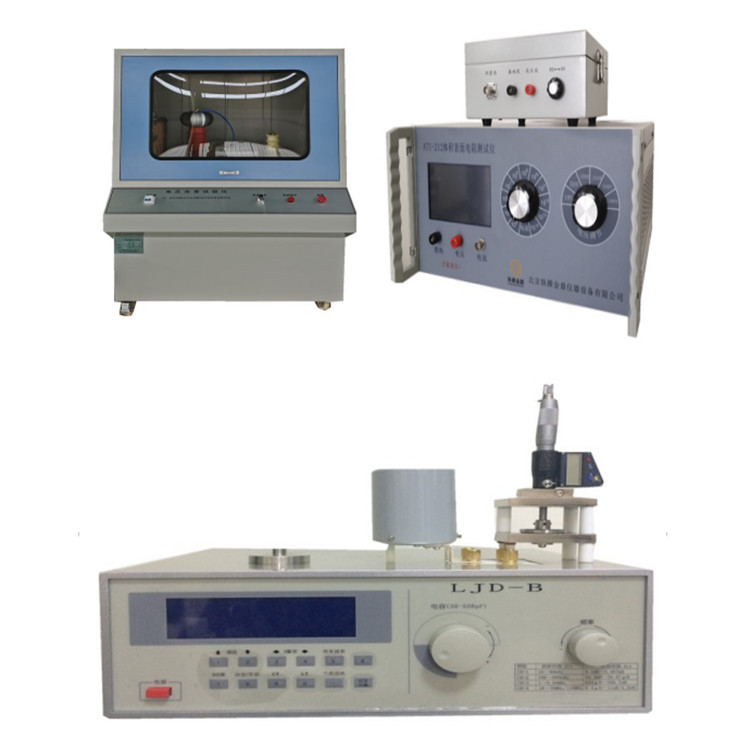

四、主要技术要求：

01、输入电压： 220V

02、输出电压： 交流 0--50 KV ;

03、电器容量： 5KVA

04、高压分级： 0--5KV� 0-10KV� 0--20KV�?--50KV：�/p>

05、升压速率� 10-5000 V/S（可以根据用户需求设定不同的升压速率（�/p>

06、试验方式： 直流试验�?、匀速升� 2、梯度升� 3、耐压试验

交流试验� 1、匀速升� 2、梯度升� 3、耐压试验

07、安装灵敏度较高的过电流保护装置保证试样击穿时在0.1S内切断电溏�/p>

08、采用先进的无触点原件匀速调压方式、�/p>

09、支持短时间内短路试验要求、�/p>

10、电极规格：�?5mm 两个 片材电极 �?5mm一�?可按客户需求生�?

11、主机尺寸：长宽�?00*800*1500mm

12、操作台尺寸：长宽高900*700*1500mm

13、防护罩材质：白色透明有机玻璃

14、油槽尺寸：长宽�?00*80*80

15、设备重量：�?00KG

五、设备主要配�?/span>

主机一�?/p>

试验装置一奖�/p>

控制系统一奖�/p>

数据采集系统一奖�/p>

试验用电� �?5mm两个，￠75mm一�?/p>

试验油箱一奖�/p>

放电棒一�?/p>

试验用软件一奖�/p>

品牌计算机一奖�/p>

打印机一�?/p>

使用说明书一仼�/span>

六、型号可分为

LJC-20KV

LJC-50KV

LJC-100KV

LJC-150KV

LJC-200KV

七、试验软件：

1、试验软件是我公司研发的功能强大、操作简单、显示直观的试验软件系统：�/span>

2、采用计算机控制通过人机对话方式，完成对绝缘介质工频电压击穿，工频耐压试验：�/span>

3�?/span>绝缘材料电气强度/介电强度测定�?/strong>在试验过程中可对升压击穿过程绘制实时曲线，每次试验的升压曲线都由不同颜色构成，试验结束后可叠加对比材料的试验数据重复性；

4、可以随时调取当前及历史试验数据进行查看，编辑及修改参数：�/span>

5、试验过程中可以随时修改试验条件及存储路径及自动存储试验结果：�/span>

6、试验过程中，可随时通过软件决定本次试验是否有效，方便筛选试验结果；

7、可设置操作口令，做到专机专人操作，避免无关人员误操作；

8、试验报告格式灵活可变，适用于不同用户的不同需求；

9、可对一组试验中曲线数据的有效与否进行人为选定：�/span>

10、试验结果数据可导入EXECL，WORD文档编辑：�/span>

11、过电流保护装置有足够的灵敏度，能够保证试样击穿时在0.1S内切断电源；

12、仪器运行的持久�? 仪器可连续运行使用，不需为保护仪器而定期停机；

八、软件使用说明：

1、试验单位：对材料进行试验检测的单位名称：�/span>

2、送试单位：送材料检测的单位名称：�/span>

3、试验方式：选择进行“交流试验”或“直流试验”；

4、试验方法：可进行“击穿”，“耐压”，“梯度耐压”试验；

5、试验人员：输入检测人员姓名；

6、试验温度：输入试验温度：�/span>

7、试验湿度：输入试验湿度：�/span>

8、设备型号：显示机器型号，此处不可变：�/span>

9、执行标准：选择所使用的标准；

10、试验介质：选择试验介质，或可以自己编辑写入：�/span>

11、电极形状：输入电极形状：�/span>

12、电极尺寸：输入电极尺寸：�/span>

13、使用量程：选择使用量程，分�?0KV�?0kV�?0kv�?0kv�?00kv：�/span>

14、峰降电压：用于判断材料是否击穿，必须输入项：�/span>

15、初始电压：用于耐压和梯度耐压试验，在试验开始时将电压升到的位置：�/span>

16、升压速度：选择升压的速度，控制在试验过程中升压的快慢：�/span>

17、梯度电压：用于梯度耐压试验，设置每次升压的梯度值；

18、梯度时间：用于梯度耐压试验，设置在相应梯度的耐压时间：�/span>

19、终止电压：设置在试验过程中电压的上限值；

20、试样制备：设置试样的制备信息；

21、材料名称：设置试验材料的名称；

22、试验时间：选择试验时期，或写入试验日期和时间；

23、报告编号：设置报告编号信息：�/span>

24、试样编号：设置试样编号信息，试验样品的规格编码及编号；

25、试样形状：设置试样形状：�/span>

26、试样尺寸：输入试样的尺寸；

27、试样厚度：输入试样厚度，用于计算试验强度，必须输入：�/span>

28、应 用：确认此界面所做设置；

29、退 出：返回主界面，设置无效：�/span>

九、结构原理及性能特点９�/span>

1、主要由升压系统、测量系统、A/D转换器、放电系统、电极、油箱、电极定位架、计算机数据处理系统、软件等组成：�/strong>

2、计算机---A/D转换�?--测量控制系统---调压装置---升压变压�?--试样：�/strong>

3、高压变压器主要产生试样所需的直流电压；

4、调压器用于调节升压变压器输入端电压以产生高压所需的输入电压；

5、电压测量主要是从高压变压器测量端测量，高压变压器测量端和高压端是线性的：�/span>

6、放电系统在试验做完以后放电，以免产生放电对人身的危害；（当试验结束后，机器部件仍可能存在残留的高电压，此残留电压足以对人产生致命的伤害，配备此棒，完好的解决此安全隐患）、�/span>

十、安全保护功能：

1、试验在试验箱中进行，试验箱门打开时电源加不到高压变压器输入端，即高压侧无电压�?00KV测试设备高压电极距离试验箱壁的zui近距离大�?70mm�?0KV测试设备高压电极距离试验箱壁的zui近距离大�?50mm，试验时即使人接触箱壁也不会有危险、�/span>

2、设备要安装单独的保护地线。接保护地线，主要是减少试样击穿时对周围产生的较强的电磁干扰。也可避免控制计算机失控、�/span>

3、该试验设备的电路设有多项保护措施，主要有：过流保护、过压保护、漏电保护、短路保护、直流试验放电报警，电磁放电等、�/span>

4、试验在试验箱中进行，试验箱门打开时电源加不到高压变压器输入端，即高压侧无电压�?00KV测试设备高压电极距离试验箱壁的zui近距离时安全距离，试验时即使人接触箱壁也不会有危险、�/span>

5、本仪器试验过程中如空气相对湿度大于70%，两电极间空气放电的距离会增加很多，所以试验中请与仪器保持1.2米的距离、�/span>

6、本仪器之控制计算机专为电压击穿试验机设计，请勿随意添加和删除程序或移作它用、�/span>

7、本公司保留对设备改进的权利，并不另行通知用户、�/span>
