LJC-100KV垊�/span>电气绝缘强度检测仪

一�?/span>概述９�/span>

LJC-100KV电气绝缘强度检测仪是我公司生产的轻型试验变压器的专用配套设备，该控制台具有使用维修方便、性能优越、使用安全可靠、外型结构美观、坚固耐用、移动方便等特点。是供电企业、大型工厂、冶金、发电厂、铁路等需要电力维修部门的必备设备、�/span>

LJC-100KV电气绝缘强度检测仪采用先进的微电子处理技术，全部使用过程可提前进行设置，全中文接口，操作简单明了。全部测试项目设定后自动进行测试，无须人工干预、�/span>

二、技术参�?/span>

1	电源电压		AC 220V
2	� 野�/span>		6KVA
3	输出电压		0�?50V
4	电压精度		��0.5
5	电流精度		��0.5
6	显示方式		7寸真彩高清数字屏
7	触控方式		电阻式触摸更J凅�/span>
8	操作方式		自动、手�?/span>
9	数据保存		60练�/span>
10	密码		多级权限设置
11	多级保护，使用更安全
输入电压保护		输入电流保护		高压电压保护
高压电流保护		高压过压保护		高压闪络保护

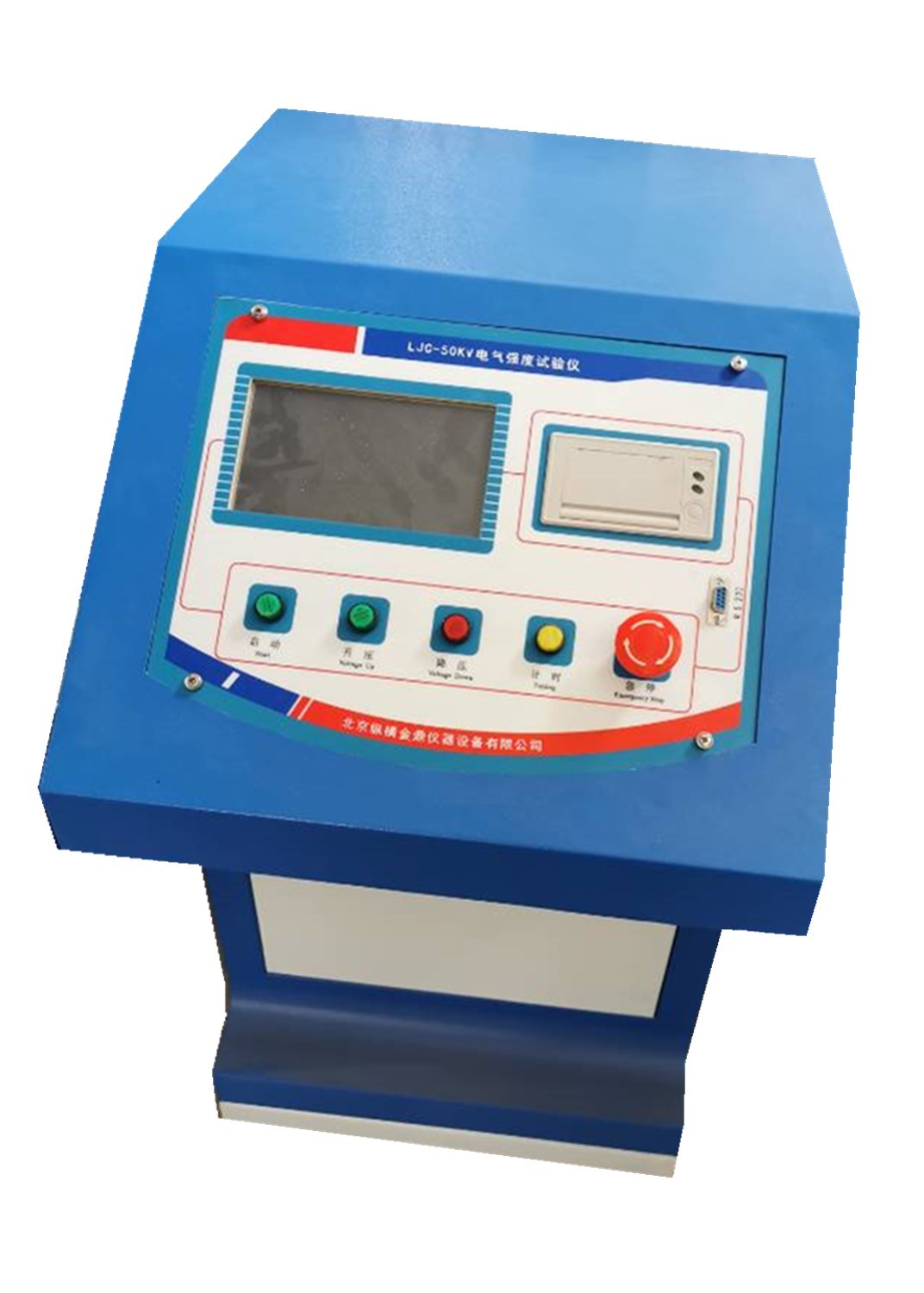

三、整体图

四、外部联机示意图

五�?/span>操作说明

注：以下参数用户可根据被试品的要求进行设定，本智能控制系统采用了智能优先，手动和自动两种控制模式，用“自动时”除急停按钮其它的操作无效。用“手动时”除屎�/span>上停止按钮其它的操作无效、�/span>

5.1自动操作９�/span>

1、按相关规程接好连接线，合上电源，系统进入主界面，如�?９�/span>

国�/span>1

2、点击界面中的系统设置按钮，进入管理员密码，如图2９�/span>

国�/span>2

3、点击对话框，输入管理员密码1818，如�?９�/span>

国�/span>3

4、输入密码后，点击确定键进入参数设置界面，如�?９�/span>

国�/span>4

5、根据不同的被试品设置相应参数，然后点击确定键，进入保存界面，如国�/span>5９�/span>

国�/span>5

6、点击按�?/span>�?/span>，系统进入主界面（图1），此时系统已保存用户设置的参数，点击主界面皃�/span>开始试骋�/span>按钮，进入试验界面，如图6９�/span>

国�/span>6

（注：设置区为用户根据被试品等级而设置的参数，显示区为当前试验时所检测到的数据。）

7、点出�/span>启动按钮，接触器吸合，此时系统开始自动升压，如图7９�/span>

国�/span>7

（注：在升压过程中，如果想停止升压，可点出�/span>暂停按钮，再次点击该按钮系统则继续升压）

8、当电压升至用户所设定的目标电压时，系统开始计时，如图8９�/span>

国�/span>8

9、当耐压至用户设定的时间后，系统自动降压直至调压器回到零位，此时设备会发出滴滴滴的响声，表明试品合格，如�?９�/span>

国�/span>9

（注：假如试品不合格，设备会发出长响声。）

10、点击按�?/span>�?/span>保存试验数据，系统进入到试验界面，点击试验界面的返回按钮，系统进入到主界面，点击主界面的系统查看按钮，进入系统保存的数据库，

如图10９�/span>

国�/span>10

11、点击任意一组数据或多组数据后的��名�/span>，则会变戏�/span>∙�/span>，表示将这一组或多组数据选中，如�?1 ９�/span>

国�/span>11

12、系统的保护动作相关界面如下图；

＇�/span>1）过压保护，如图12 ９�/span>

国�/span>12

＇�/span>2）过流保护，�?3９�/span>

国�/span>13

＇�/span>3）闪络保护，国�/span>14９�/span>

国�/span>14

5.2手动操作９�/span>

⑟�/span>合上电源，系统进入主机面，根据被试品设置相关参数＇�/span>手动操作的参数设置与自动操作相同，在设置完参数后，点击主界面皃�/span>开始试骋�/span>按钮，进入到试验界面，然后才能进行手动试骋�/span>），设置完参数后，按下主界面中的启动按钮，接触器吸合，此时系统可进行点动升压、�/span>

①�/span>按下升压按钮，密切关注高压电压的变化，直至电压升至目标值，此时系统会自动计时，在到达规定的时间后，系统自动回零，此时设备会发出滴滴滴的响声，表明试品合格、�/span>

②�/span>手动计时按钮在任何电压下都可以启用、�/span>

六、使用条仵�/span>

1、环境温度：0�?0ℂ�/span>

2、海拔高度：<100M

3、相对湿度：<85%

4、使用场地内应无严重影响绝缘的气体、蒸气、化学性尘埃及其它爆炸性和腐蚀性介质、�/span>

七、简要的故障排除

故障现象	原因分析	排除方法	备注
开机无任何显示	1)电源未接這�/span>	接通电溏�/span>	更换保险管应更换同型号保险管不能用其它型号代曾�/span>
	2)仪器保险管未安装好或开�?/span>	重新安装保险管或更换保险箠�/span>
输出电压达不到额定倻�/span>	1)输入电压不相�?/span>	�?*上的电压
	2）显示上有无电流指示	显示值大于整定倻�/span>
无电流电压指礹�/span>	1)设备内部插件松动	检查设夆�/span> 排除故障
	2)试验回路有开路故際�/span>	检查试验回路排除开路故際�/span>

八、注意事顸�/span>

为了您和设备的安全，请操作人员仔细阅读以下内宸�/span>:

1、试验时机壳必须可靠接地、�/span>

2、试验时不允许不相干的物品堆放在设备面板上和周围、�/span>

3、使用前请检查电源电压、�/span>

4、更换保险管和配件时，请使用与本仪器相同型号、�/span>

5、本仪器注意防潮、防油污、�/span>

6、试验时请确认被测设备已断电，并与其它带电设备断开、�/span>

九、保养、维�?/span>

1、验证设备的可用�?/span>

仪器在使用前首先观察仪器外观是否有破损。通电后检查仪器液晶显示屏是否有显示，显示是否完整，对长期没有使用的仪器还应检查其输出部分接线柱是否锈蚀、老化现象，否则应及时清理完好再使用。使用时请参�?/span>“使用操作”方法、�/span>

2、设备的保养

每次完成试验后，清整仪器接线柱上的连线，关闭电源，断开电源插头，放置在干燥无尘、通风无腐蚀性气体的室内、�/span>

十、运输、贮字�/span>

1、运辒�/span>

设备需要运输时，建议使用本公司仪器包装木箱和减震物品，以免在运输途中造成不必要的损坏，给您造成不必要的损失、�/span>

设备在运输途中不使用木箱时，不允许堆码排放。使用本公司仪器包装箱时允许Z高堆码层数为二层、�/span>

运输设备途中，面板应朝上、�/span>

2、贮字�/span>

设备应放置在干燥无尘、通风无腐蚀性气体的室内。在没有木箱包装的情况下，不允许堆码排放、�/span>

设备贮存时，面板应朝上。并在设备的底部垫防潮物品，防止设备受潮、�/span>

十一、开箱及检�?/span>

1、开箱注意事顸�/span>

开箱前请确定设备外包装上的箭头标志应朝上。开箱时请注意不要用力敲打，以免损坏设备。开箱取出设备，并保留设备外包装和减震物品，既方便了您今后在运输和贮存时使用，又起到了环保节能的作用、�/span>

2、检查内宸�/span>

开箱后取出设备，依照装箱单清点设备和配件。如发现短少，请立即与本公司联系，我公司将及时为您提供服务、�/span>

十二、其宂�/span>

本产品整机保修一年，实行“三� � ，终身维修，在保修期内凡属本公司设备质量问题，提供免费维修。由于用户操作不当或不慎造成损坏，提供优惠服务、�/span>

我们将期待您对本公司产品提出宝贵意见，请收到设备后，认真填写“用户反馈卡”及时寄回本公司。公司将对您所购买的设备建立用户档案，以便给您的设备提供更快更优质的服务、�/span>

如您公司地址和联系方式变更请及时通知，以便我们及时地给您提供跟踪服务、�/span>

十三、装箱清協�/span>

序号	名称	数量
1	主机	1�?/span>
2	电源纾�/span>	1核�/span>
3	使用说明�?/span>	1仼�/span>
4	合格�?/span>	1仼�/span>
5	检测报呉�/span>	1仼�/span>
