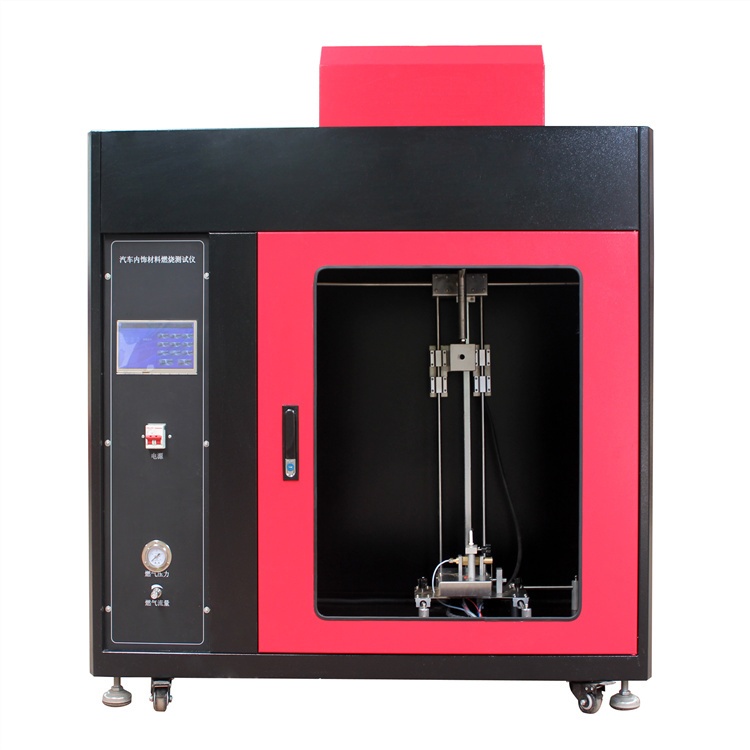

QCC-1 型汽车内饰材料垂直燃烧试验仪

根据标准GB32086-2015《特定种类汽车内饰材料垂直燃烧特性技术要求和试验方法》而研制的，满足国家标准GB32086规定的技术要求，适用于运载超�?2名乘客的M3类汽车内饰用窗帘/遮阳帘和/或其它内部悬挂材料，不适用用于有站立乘客的城市客车。技术参数：

1（�/span>PLC+触摸屏控制；

2（�/span>本生灯自动点火，施焰时间可任意设定；

3（�/span>T1/T2/T3记录时间9999S内；

4（�/span>时间计时�?小解析度９�/span>0.1S：�/span>

5（�/span>火焰施加时间可预设（自动计时）；控制范围９�/span>0.1s-999.9s；计时精�?.1s，到达设定燃烧时间后，本生灯（燃烧器）自动退回；

6（�/span>试样固定架正面正对设备观察窗，便于观察试验进行和试样的燃烧情况；

7（�/span>通风橱：（冷轧板静电喷涂外箱）；

8（�/span>本生灯（燃烧器）自动倾斜30��，（可在30���?5��两角度间选择，可预设）；

9（�/span>火焰高度９�/span>10-100mm连续可调：�/span>

10（�/span>电源９�/span> 220VAC-15%�?20VAC+10% 500W （单相三线制（�/span>

11（�/span>试样夹具尺寸：框架高560 mm，由两根间距�?50 mm的平行杆连接组成，杆上有固定试样的固定针。固定针直径不大�? mm，长度至�?7 mm。为将试样固定在固定针上，并离框架有一段距离，需在固定针附近安装直径�? mm，高度至少为20 mm的定位柱、�/span>

12（�/span>压板９�/span> U形压板保证试样在试样固定架上的垂直平整性。U形压板应平整且具有刚性，用适当材料制成、尺寸相当于试样固定架尺寸，厚度�?.0 mm��0.1 mm。在压板的左右两侧钻出直径大约为4 mm�?2个圆孔，圆孔位置应保证其圆心间距等于试样固定架上固定针之间的距离（见附图1（�/span>

13（�/span>燃气灯：燃气灯在试样前下方，位于通过试样的垂直中心线与试样表面呈垂直状态的平面内，燃气灯中心轴向上倾斜，与试样所在平面成30��角，燃气灯顶部和试样下边缘的距离�?0 mm，示意图如图2所示。燃气灯垂直放置时点燃燃气灯，调节火焰高度至40 mm��2 mm，该距离是燃气灯喷嘴口与火焰顶端距离、�/span>气体喷嘴内径丹�/span>0.18+0.03 0mm、�/span>

14（�/span>燃气灯使用的燃气:工业用丙烷气体、丁烷气体或液化石油气（客户自配（�/span>

15（�/span>照明９�/span>LED射灯20W��2

16（�/span>触摸显示屏相关参数：

a.尺寸９�/span>7� 有效显示尺寸镾�/span>15.4cm 宼�/span>8.59cm：�/span>

b.分辨率：800*480

c.通讯接口RS232�?.3V CMOS或TTL、串口方弎�/span>

d.储存容量:1G

e.采用纯硬仵�/span>FPGA驱动显示，“零”启动时间，上电即可运行

f.采用M3+FPGA架构，M3负责指令解析，FPGA专注TFT显示，速度和可靠性均先同类方桇�/span>

g.主控制器均采用低能耗处理器，自动进入节能模弎�/span>

17（�/span>

配置清单９�/span>

1)主机一�?/span>

2)试样夸�/span> 1仗�/span>

3)气源箠�/span> 1核�/span>

4)电源纾�/span> 1核�/span>

5)滴落盗�/span> 1�?/span>

6)排烟箠�/span> 1奖�/span>

7)说明�?/span> 1仼�/span>

8)合格�?/span> 1仼�/span>

设计标准９�/span>

GB 32086-2015《特定种类汽车内饰材料垂直燃烧特性技术要求和试验方法《�/span>

符合９�/span>

欧洲联盟汽车技术指代�/span>95/28//EC《特定种类汽车内饰材料的燃烧特性》垂直部刅�/span>
