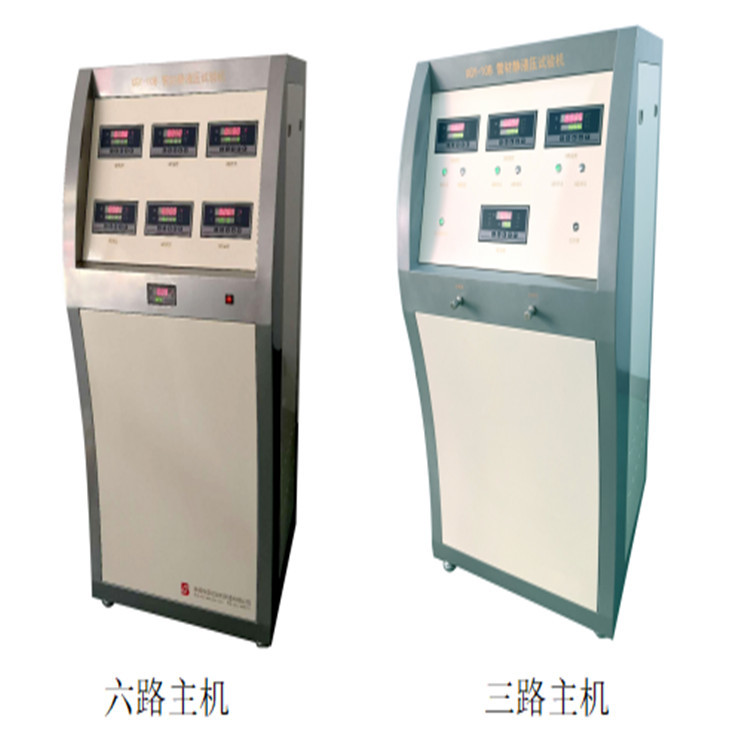

XGY-10B管材静液压试验机

一、产品概述：

我公司是采用国际先进皃�/span>airless型压力测控系统，其核心为丹麦相同控压方式的双CPU控制（电脑及仪表），其采用分压控制技术分别控制各支路试验，相互独立，互不干扰；可同时做不同压力，不同时长的各类试验。适用于PVC、PE、PP-R等各种不同材料及管径长期静液压试验、瞬时爆破试验、热稳定�?/span>8760试验等、�/span>

产品具有外型美观、结构简单、精度高、稳定性好、操作方便等特点，是各种研究所质量检测部门及管材生产厂家必备的检测仪器、�/span>

二、符合标准：

1（�/span>GB/T6111-2003流体输送用热塑性塑料管� 耐内压试验方泔�/span>

2（�/span>GB/T18252-2000塑料管道系统用外推法对热塑性塑料管材长期静液压强度的测宙�/span>

3（�/span>GB/T15560-1995流体输送用塑料管材液压瞬时爆破和耐压试验方法

4（�/span>GB/T18476–�/span>2001流体输送用聚烯烃管� 耐裂纹扩展的测定 切口管材裂纹慢速增长的试验方法（切口试验）

5）其它标准：ISO1167�?/span>ISO9080�?/span>EN921�?/span>ASTMD1598�?/span>ASTMD1599 ISO13479

三、性能介绍９�/span>

1）、微机控制单兂�/span>

系统：本系统为每支路配置一套独立的控制子系统，做到真正的分路控制，不会出现单控制系统遇见的相互影响现象。甚至在单路维修时，其他支路仍不影响工作、�/span>

功能：判别升压、补压、泄压、过压、运行、结束、渗漏、爆裂多种试验状态；自动判别“有效试验时间”（压力在设定控压公差带内的时间）“剩余时间”等时间参数。同时自动调整“设定时间”与“有效时间”的关系使试验只有在“有效时间”达到“设定时间”时试验才自动停止（防止晚上节假日等时段内出现“故障时间”“无效时间”时系统在时间不到时停机（�/span>

脱机试验性能：上位机启动试验后，计算机待机甚至关机，仪表子系统自主将试验完成，待开机后，软件自动上传历史数据，并完成曲线参数分析，进行保存打印等其他功能。防止出现有些产品脱机时无数据而导致实验重做的情况。也可以在上位系统计算机不开机的情况下单独设定、控制本路压力、精度、时间等参数；实时显示压力、时间、状态，并将各参数数据存储、�/span>

2）、电磁阀

荷兰进口高品质电磁阀两支，由于采用了与德国、丹麦同步的先进分压方式，一支升补压电阀可根据试验情况，分别改变动作频率和动作时间，满足超小口径和膨胀量大的大口径快速准确升压稳压要求。使设备达到适用范围广（��16�?#1060;1200PE管）控压精度高（优于��1%高可�?#177;0.01Mpa）的要求、�/span>

3）、高精度传感�?/span>

进口高精度传感器一支，保证分辩玆�/span>0.001Mpa及Z高按压精度达到设定值为��0.01Mpa、�/span>

4）、单独设立的主压控制系统

进口水用压力站一套，比国产水用试压泵和有些厂家产品配的气驱水泵（得用气体驱动水）流量大、性能更好，寿命更长噪音低且不用气泵、�/span>

独立的主压控制仪表，配备进口传感器，将主压控制在用户所需压力范围内，性能和寿命远优于机械式电接点压力表、�/span>

5）、每路还有管路单向阀和微调阀、�/span>

6）、品牌计算机一套、�/span>

四、本机特点及组成９�/span>

1、特炸�/span>

1）、可连续无障碍工作，保证了试验的完整性；

2）、支路间相互独立，便于操作和维护：�/span>

3）、单独配备加压水箱，使用纯净水通过主加压泵往管材试样中补压，保证了管路中的水质，提高了管路零件（如电磁阀、针阀、截止阀、单向阀）的使用寿命：�/span>

4）、使用自主研发的、独特的、脉冲占空比补压技术，将升压环节和补压环节合二为一，减少了一个支路及器件，也就减少了器件损坏的几率；

5）、使用台湾产柱塞泵，噪音低，补压快，工作时间短，间接提高了柱塞泵的使用寿命；

6）、在仪表控制基础上配PC机（即计算机），采用串口与仪表联接、�/span>

a、可绘制压力时间曲线＋�/span>

b、可打印输出报表＋�/span>

c、可代替人工职守，当无人看管时（如夜间）自动记录压力值；

d�?/span>计算机机可随时停止工作，仪表仍然继续工作、�/span>

2、设备的组成说明９�/span>

本试验机由压力控制系统、压力源、恒温介质箱、夹具和计算机五部分组成、�/span>

1）、压力控制系统在控制柜中由加压管路和电器控制两部分组成。加压管路由蓄能器、电磁阀、单向阀、过滤器、手动针阀、连接管路等部件组成。电器控制部分由数字控压压力表、温度控制仪表、压力传感器、电磁阀、继电器、过热保护器、各种开关等组成、�/span>

2）、压力源用来对主压力系统按试验条件提供总压力、�/span>

3）、恒温介质箱主要由箱体、循环泵、加热器、温度控制系统组成。箱体由不锈钢内胆、喷塑外壳体（或不锈钢）、保温层、试样支架和箱盖组成、�/span>

4）、夹具为A型，独特的设计试夹具的拆装更方便自如；楔型配合螺纹夹紧装置使夹紧力更大。本系列夹具具有结构合理、夹紧速度快、密封可靠、拆卸方便的特点、�/span>

5）、计算机配备的是品牌机，通过串口与控制柜相连。品牌机是全国联保，各地网点均可维护、�/span>

五、工作原琅�/span>

该机的工作原理是９�/span>

1）、设定主压力仪表的控制压力和范围，使压力源提供高于支路Z高压力的2�?MPa的压力储存在蓄能器中、�/span>

2）、按照试样的环应力要求计算试验压力，并依此设定支路压力仪表的控制压力和范围，运行后仪表控制电磁阀全导通，使试样的压力迅速上升。达到设定压力时进入补压阶段、�/span>

3）、补压阶段时电磁阀依据仪表数据断续导通，使压力源蓄能器中的压力补充进试样中、�/span>

4）、压力源的压力下降到设定压力下限时，柱赛泵启动工作到上限时停止、�/span>

5）、本机同时具有运行、停止、渗漏预警、破裂识别等功能，实现操作人员在试验过程中可脱离实验现场。当试样出现渗漏、破裂时自动报警并自动关闭该路，其它各路试验继续正常进行，直到试验完成。在同类机型中具有优良的性能价格比，是替代进口的理想产品、�/span>

6）、该机有串口可外配计算机，绘制压力时间曲线，可打印输出报表，可代替人工职守，�?/span>当计算机停止工作时，仪表仍然可继续工作。但计算机不直接控制电磁阀，必须经过仪表控制，试验时仪表不可停止工作、�/span>在做试验过程中，还可随时关闭计算机机做其它商务业务，主机正常工作。当主机与计算机连通时，主机自动将数据传送给计算机机，对试验不产生任何影响、�/span>

6）�?/span>水箱为主箱内加热可保证加热管的寿命，体外循环使水箱中的水温均匀。恒温介质水箱分单热式和制冷制热式两种规格。本机为室温｝�/span>95℃控制方式、�/span>

六、技术参�?/span>

1、主机压力范围：0｝�/span>16.0MPa（可任意调整（�/span>

2、水箱控制范围：室温�?5�?/span>

3、主机压力分辨率９�/span>0.001MPa

4、水箱温度控制精�?/span>:��0.5℃、�/span>

5、主机恒压范围：优于设定值的＊�/span>2%、－1%（国标）

6、水箱温度均匀�?/span>:��0.5℃、�/span>

7、主机恒压精度：不低�?#177;1%

8、水箱温度分辨率: 0.1℃、�/span>

9、计时范围：仪表设定0｝�/span>9999小时59�?9秒，软件可设�?0000显示

10、计时精度：优于0.1%

11、水箱配短路保护装置，材质为不锈钡�/span>

12、水箱保温层厚度９�/span>大于83mm，小亍�/span>95mm

13、试样Z大直径：��630mm

14、压力控制系统电源：AC380V�?/span>1.5kw

15、温度控制系统电源：AC380V�?/span>18kw

恒温水箱性能

1）材质内胆为2mm厚不锈钢板、�/span>

2�?5mm以上厚保温层，并有减少热桥（短路）措施，保温省电、�/span>

3）所有器件均为不锈钢（管路、管件、加热器、铜阀门等）、�/span>

4）德国威乐循环泵，大水箱循环能力135l/min（额定）、�/span>

5）控温系统采用品牌漏电保护装置及时保护人全安全、�/span>

6）水箱可以自循环，也可以连接外循环系统、�/span>

7）水箱自带加热控制系统，压力输入口由用户定、�/span>

七、关键部件配�?/span>

序号	设备名称	规格型号	制造商	数量
1	管材静液压试验机主机	XGY-10B-6	纵横金鼎	1�?/span>
2	水用压力泵站	16MPa	进口	1�?/span>
3	调流、微调阀	不锈钡�/span>	江苏	1扸�/span>
5	电磁阀	16 MPa	德国GEVA	2�?�?/span>
6	压力传感�?/span>	10MPa	瑞士TRAFAG	主路1�?/span> 1�?�?/span>
7	压力微机控制单元	BSKY-T1	纵横金鼎	6坖�/span>
8	温度传感�?/span>	PT100	纵横金鼎	1奖�/span>
9	加热装置	自动控温	纵横金鼎	1奖�/span>
10	恒温水箱	800*400*600	纵横金鼎	1�?/span>
11	高压胶管	1米�?籲�/span>	北京	�?核�/span>
12	主蓄能器	2.5L	浙江奉化	1�?/span>
13	支路储能�?/span>	0.63L	浙江奉化	3�?/span>
14	压力主表	BSZY-TI	纵横金鼎	1坖�/span>
15	温控�?/span>	BSKW-TI	纵横金鼎	1坖�/span>
16	水箱循环泴�/span>	RS25/6	德国威乐	1�?/span>
17	软件	XGY-10B-6	纵横金鼎	1奖�/span>
