介质击穿介电强度试验�?/strong>

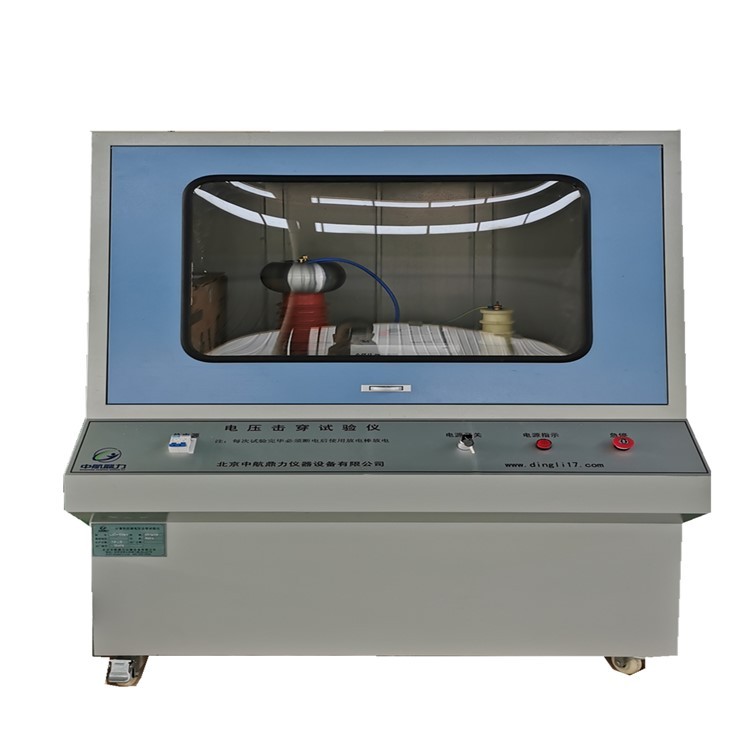

LJC-150kV介质击穿介电强度试验�?绝缘材料击穿强度测试�?/span>

　产品名称９�/span>介质击穿介电强度试验�?绝缘材料击穿强度测试�?/span>

　产品型号� LJC-150kV

介质击穿介电强度试验�?/strong>主要适用范围及功�

LJC-150kV满足GB1408-2006 GB/T1695-2005 GB/T3333 GB12656 及ASTM D149 标准要求.主要适用于固体绝缘材料如：塑料、薄膜、树脂、云母、陶瓷、玻璃、绝缘漆等介质在工频电压或直流电压下击穿强度和耐电压时间的测试、�/span>

介电击穿强度试验仪升级功胼�/strong>

机械调压升级为纯电子调压试验功能９�/strong>

使用机械接触式调压器的试验机存在的缺点：

1. 调压过程不够细腻，体现为输出呈现阶跃式升压，即仅能以调压器中一匝线圈的电压变化乘以高压变压器的变比为分辨率。难以真正满足国家新标准中，关于极慢速升压的试验方法、�/p>

2. 由于感性负载的存在，在输出电压较低时，存在波形失真。与标准中要求实验条件相悖、�/p>

3. 无法实现变频，只能在工频频率下进行试验，对应用于变频场合的绝缘材料，检测结果不准确、�/p>

4. 调压过程中有噪音，设备体积重，等缺点、�/p>

5. 由于机械装置的不可靠性，故障率上升、�/p>

采用电子调压器的试验设备，由于使用SPWM技术，具备以下优点９�/span>

1. 调压过程细腻、无噪音、�/p>

2. 故障率大幅下降，基本免维护、�/p>

3. 升压过程更为细腻，满足新标准中极慢速升压的试验方法、�/p>

4．试验过程中整个试验区间电压波形不失真，结果真实可靠、�/p>

5．可以实现变频下的材料试验、�/p>

可根据客户需求增加闪络观测功能：

1� 闪络是沿绝缘体表面的一种放电现象，而并非材料内部形成的导电通道（击穿）、�/span>

2� 由于试验测试，可能会使试验仪器做出材料已击穿的误判断、�/span>

3� 增加闪络观测以后，可在人员不靠近式样的前提下。了解实验过程中发生的闪络，区别于材料的击穿与闪络、�/span>

闪络现象９�/span>

在高电压作用下，气体或液体介质沿绝缘表面发生的破坏性放电。其放电时的电压称为闪络电压。发生闪络后，电极间的电压迅速下降到零或接近于零。闪络通道中的火花或电弧使绝缘表面局部过热造成炭化，损坏表面绝缘的现象称为闪络现象、�/span>

沿绝缘体表面的放电叫闪络、�/span>

而沿绝缘体内部的放电则称为是击穿、�/p>

软件程序控制功能９�/strong>

1．该设备试验过程中可动态绘制出试验曲线，试验的曲线可以多种颜色叠加对比，局部放大，曲线上任意一段可进行区域放大分析、�/span>

2．可对试验数据进行编辑修改，灵活适用：�/span>

3．试验条件及测试结果等数据可自动存储：�/span>

4．试验报告格式灵活可变，适用于不同用户的不同要求、�/span>

5．可对一组试验中曲线数据的有效与否进行人为选定、�/span>

6－�/strong>试验结果数据可导入EXECL、�/strong>

7� 软件设备人员管理功能，在试验人员可设置自己的试验项目和试验参数，设置自己的试验内容后别人无法进入等功能、�/strong>

高压击穿设备安全说明９�/strong>

◅�/strong>试验在试验箱中进行，试验箱门打开时电源加不到高压变压器输入端，即高压侧无电压�?00KV测试设备高压电极距离试验箱壁的z近距离大�?70mm�?0KV测试设备高压电极距离试验箱壁的z近距离大�?50mm，试验时即使人接触箱壁也不会有危险、�/strong>

�设备要安装单独的保护地线。接保护地线，主要是减少试样击穿时对周围产生的较强的电磁干扰。也可避免控制计算机失控、�/strong>

�该试验设备的电路设有多项保护措施，主要有：过流保护、失压保护、漏电保护、短路保护、直流试验放电报警等、�/strong>

◆直流试验放电报警功胼�在设备做完直流试验时，当开启试验门时设备会自动报警，直至使用设备上的放电装置放电后报警会自动取�?(注：因为直流试验后不放电会危险到人身安全，不能直接拿取电极，起到提醒使用人员放电以免造成人身伤害)、�/span>

� 试验放电装置，随主机为一体化，改进了以往单独配备一根放电杆的功能、�/span>

�六级高压安全断电控制９�/strong>

⑟�/strong>总电源开兲�/strong>

①�/strong>高压断电开关（钥匙开关）

③调压器复位开兲�/strong>

③�/strong>试验箱门安全开兲�/strong>

⑤高压变压器输入侧限流空开

⑥漏电保护开兲�/strong>

主要技术要求：

　 输入电压� AC 220 V

　 输出电压：AC 0--50 kV ; DC 0--50kV

电器容量� 3 KVA

高压分级� 0--50kV （全量程不分档）

击穿电压� 0-50kV

击穿电压升压速率共分七级（可选定）：

A�?.1 kV/s

B�?.2 kV/s

C�?.3 kV/s

D�?.5 kV/s

E�?.0 kV/s

F�?.0 kV/s

G�?.0 kV/s

电压测量精度�?0%~100FS）： � 2＄�/span>

试验电压：０-50 kV连续可调

试验方法：交流试� 直流试验

升压方式�?、匀速升� 2、阶梯升� 3、耐压试验　(可�?

过电流保护装置：试样击穿时在0.1S内切断电�?

漏电电流选择�?�?0 mA. 　

　

设备主要配置

　 主机一�?/span>

试验装置一奖�/span>

注：试验装置就是高压发生器连接正极电极，另外一端连接接地端

子，通过测控电路来实现试验要求、�/span>

控制系统一奖�/span>

数据采集系统一奖�/span>

试验用电� 薄膜电极�?5mm两个

薄膜电极�?5mm一�?/span>

试验油箱一奖�/span>

　 试验用软件一奖�/span>

　 品牌计算机一奖�/span>

　 打印机一�?/span>

使用说明书一仼�/p>

型号规格可分为：

LJC-10kV

LJC-20kV

LJC-60kV

LJC-100kV

LJC-150KV
