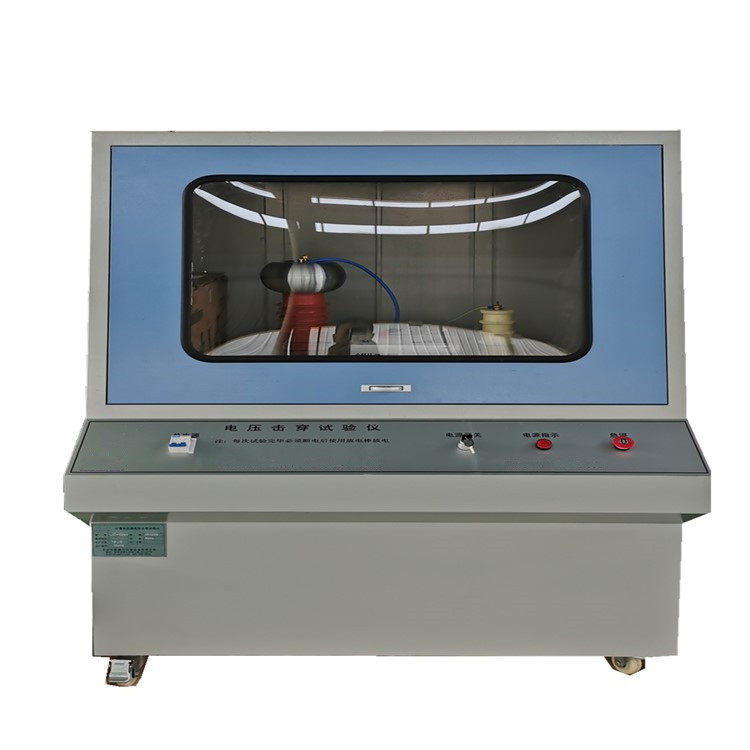

各省安监局、应急管理厅�?/span>LJC-100KV电气绝缘强度检测仪

一、概�?/span>

LJC垊�/span>电气绝缘强度检测仪试验变压器是根据机电部《试验变压器》标准在原同类产品基础上经过大量改进后而生产的。本系列产品具有体积小、重量轻、结构紧凑、功能齐全、通用性强和使用方便等特点。特别适用于电力系统、工矿企业、科研部门等对各种高压电气设备、电器元件、绝缘材料进行工频或直流高压下的绝缘强度试验。是高压试验中必不可少的重要设备、�/span>

二、产品结枃�/span>

LJC垊�/span>电气绝缘强度检测仪试验变压器采用单框芯式铁芯结构。初级绕组绕在铁芯上，高压绕组在外，这种同轴布置减少了漏磁通，因而增大了绕组间的耦合。产品的外壳制成与器芯配合较佳的八角形结构，整体外形显得美观大方。其外部结构图见�?，内部结构图见图2、�/span>

国�/span>1：单台试骋�/span>变压器外部结构示意图国�/span>2：单台试验变压器内部结构国�/span>

1-短路杆D2-均压琂�/span>3-高压套管4-变压器提扊�/span>

5-油阀6~7-次压输入a�?/span>x8~9-测量端子E、F

10-变压器外壳接地端11-高压尾X12-高压输出A

13-高压硅堆14-变压器油15-铁芯

16-次低压绕练�/span>17-测量绕组18-二次高压绕组

在试验变压器中，a、x为低压输入端子，E、F为仪表测量端子，A、X为高压输出、�/span>

三、工作原琅�/span>

LJC型试验变压器为单相变压器，连结组I. I. 用工�?20V电源接入智能操作箱（台），经操作箱内自耦调压器�?0KVA以上调压器外附）调节�?-200V（或0-400V）电压输出至试验变压器的初组绕组，根据电磁感应原理，在试验变压器高压绕组可获得试验所需的高电压、�/span>

1、单台试验压器的工作原理图见�?

国�/span>3：单台试验变压器原理国�/span>

2、三台试验变压器串级获得更高电压的结线原理见�?。串级高压试验变压器有很大的优越性，因为整个试验装置由几台单台试验变压器组成，单台试验变压器容量小、电压低、重量轻，便于运输和安装。它既然可串接成高出几倍的单台试验变压器输出电压组合使用，又可分开成几套单台试验变压器单独使用。整套装置投资小，经济实惠。图5中，�?一级和第二级的每个单元试验变压器中都有一个励磁绕组A1�?/span>C1咋�/span>A2�?/span>C2。在串级试验变器基本原理图中，低压电源加在试验变压器I的初级绕组a1x1上，单台试验变压Ⅰ、Ⅱ、Ⅲ的输出电压都是V。励磁绕组A1�?/span>C1给第二级试验变压�?/span>Ⅱ的初级绕组供电；第二级试验变压器Ⅱ的励磁绕组A2�?/span>C2给第三级试验变压�?/span>Ⅲ的初级绕组供电。第二级试验变压器Ⅱ和第三级试验变压器Ⅲ的箱体分别处在对地为1V�?V的高电位上，所以箱体对地是绝缘的，试验变压器I的箱体是接地的。这�?一级、第二级、第三试验变压器对地的额定输出电压分别为1V�?V�?V；其额定容量分别�?P�?P�?P、�/span>

国�/span>5：三台试验变压器串级接线原理国�/span>

图中９�/span>P - 容量（KVA（�/span>V‒�/span>电压＇�/span>KV（�/span>G1�?/span>G1‒�/span>绝缘支架

四、使用方泔�/span>

1、试验变压器做被试品的工频耐压试验使用接线原理图见�?、�/span>

国�/span>6：被试品工频耐压试验接线国�/span>

图中９�/span>R1‒�/span>限流电阻RCF‒�/span>阻容分压�?/span>RF‒�/span>球间隙保护电阺�/span>

G‒�/span>球间隘�/span>CX‒�/span>被试�?/span>

注：高压尾必须可靠接地、�/span>

工频耐压试验中限流电阺�/span>R1应根据试验变压器的额定容量来选择。如高压侧额定输出电流在100‒�/span>300mA时，可取0.5 - 1��∕ⅴ（试验电压）；高压侧额定输出电流�?A以上时，可取1��∕ⅴ（试验电压）。常用水电阻作为限流电阻，管子长度可�?50KV∕m考虑，管子的粗细应具有足够的热容量（水阻液配制方法：用蒸馏水加入适量硫酸铜配制成各种不同的阻值）、�/span>

球间隙及保护电阻：当电压超过球间隙整定值时（一般取试验电压皃�/span>110� - 120％）球间隙放电，对被试品起到保护作用。球间隙保护电阻可按1��∕ⅴ（试验电压）选取、�/span>

在工频耐压试验中，低压侧测量电压（仪表电压）不是非常准确的，其原因是由于试验变压器存在着漏坑，在这上个漏抗上必然存在着压降或容升，使试品上的电压低于或高于低压侧测量电压表上反映出来的电压。工频耐压试验时，被试品上的电压高于试验变压器的输出电压，也就是所谓容升现象。感应耐压试验时，试验变压器的漏抗必须存在着压降。为了准确测量被试品上所施加的电压，因此常在高压侧接�?/span>RCF阻容分压器来测量电压（见�?）、�/span>

工频耐压试验操作注意事项９�/span>

＇�/span>1）试验人员应做好分工，明确相互间联系办法。并有专门人监护现场安全及观察试品状态、�/span>

＇�/span>2）被试品应先清扫干净，并*对干燥，以免损坏被试品和试验带来的误差、�/span>

＇�/span>3）对于大型试验，一般都应先进行空升试验。即不接试品时升压至试验电压，校对各种表计，调整球间隙、�/span>

＇�/span>4）升压速度不能太快，并必须防止突然加压。例如调压器不在零位的突然合闸。也不能突然切断电源，一般应在调压器降至零位时拉闸、�/span>

＇�/span>5）当电压升至试验电压时，开始计时，�?min后，迅速降压到1�?试验电压以下时，才能拉开电源、�/span>

＇�/span>6）在升压或耐压试验过程，如发现下列不正常情况时，应立即降压，切断电源。停止试验并查明原因：①电压表指针摆动很大；②发现绝缘烧焦或冒烟；③被试品内有不正常的声音、�/span>

＇�/span>7）耐压试验前后应测量绝缘电阻，检查绝缘情况、�/span>

五、注意事顸�/span>

1�按照您所进行的试验接好工作线路。试验变压器的外壳以及操作系统的外壳必须可靠接地。试验变压的高压绕组皃�/span>X端（高压尾）以及测量绕组的F端必须可靠接地、�/span>

2�做串级试验时，第二级、第三级试验变压器的低压绕组戏�/span>X端，测量绕组的F端以及高压绕组的X端（高压端）均接本级试验变压器具外壳。第二级、第三级试验变压器的外壳必须通过绝缘支架接地、�/span>

3�接通电源前，操作系统的调压器必须调到零位后方可接通电源，合闸，开始升压、�/span>

4�从零开始匀速旋转调压器手轮升压。升压方式有：快速升压法，即20s逐级升压法；慢速升压法，即60s逐级升压法；极慢速升压法供选用。电压从零开始按一定的升压方式和速度上升到您所需的额定试验电压的75％后，再以每�?％额定试验电压的速度升到您所需的试验电压，并密切注意测量仪表的及被试品的情况。升压过程中或试验过程中如发现测量仪表的指示及被试品情况异常，应立即降压，切断电源，查明情况、�/span>

5�试验完毕后，应在数秒内匀速的将调压器返回至零位，然后切断电源、�/span>

6�本产品不得超过额定参数使用。除试验必需外，决不电压通电或断电、�/span>

7�使用本产品做高压试验时，除熟悉本说明书外，还必须严格执行国家有关标准和操作规程。可参照GB311.1‒�/span>97《高压输变设备的绝缘配合，高压试验技术》；《电气设备预防性试验规程》等、�/span>

六、配套产�?/span>

1�操作系统９�/span>

操作箱：容量９�/span>1KVA‒�/span>5KVA输入电压９�/span>0.22KV

操作台：容量９�/span>10KVA‒�/span>300KVA输入电压９�/span>0.22KV�?.38KV

2�保护式数字微安表MSA‒�/span>I

3�阻容式交直流分压�?/span>RCF‒�/span>50�?00�?50�?00KV

4�高压直流放电棑�/span>FZ‒�/span>70�?40�?10KV

5�高压硅堆2DL‒�/span>150�?00�?50KV

6�绝缘支架50�?00�?00�?00KV

7�高压滤波电容0.01uF‒�/span>0.1uF�?0‒�/span>100KV

8�均压琂�/span>

9�保护球隙Q‒�/span>50�?00�?50�?00�?50�?00

10、标准试油杯400ml

11、介质油�?/span>

12、折叠式小推�?/span>150�?00垊�/span>

13、水电阻

14、高压验电器 10KV 35KV

15、高压定相器10�?5�?10KV 220KV

16、各种万用表、兆欧表及测试线

七、试验变压器的容量选择

标称试验变压器容野�/span>Pn的确定公式：Pn=KVn2��Ct��10-9

式中９�/span> Pn----标称试验变压器容量（KVA（�/span>

Vn----试验变压器的额定输出高压的有效值（KV（�/span>

K ----安全系数。K�?，标称电压Vn�?MV时，K=2，标称电压较低时，K值可取高一些、�/span>

Ct----被试品的电容量（PF（�/span>

��----角频率，��=2��f，f----试验电源的频玆�/span>

被试设备的电容量Ct可由交流电桥测出、�/span>Ct的变化很大，可由设备的类型而定。典型数据如下：

简单的桥式或悬式绝缘子几十微法

简单的分级套管100‒�/span>1000PF

电压互感�?/span>200‒�/span>500PF

电力变压�?/span>< 1000KVA- 1000PF

> 1000KVA1000‒�/span>10000PF

高压电力电缆和油浸纸绝缘250‒�/span>300PF/m

气体绝缘- 60PF/m

封闭变电站，SF6气体绝缘100‒�/span>10000PF

对于不同的试验电厊�/span>Vn，选择不同的（适当的）安全系数K。以上列出不同的Vn所选用的K值供参耂�/span>

Vn = 50‒�/span>100KV K=4 Vn = 150‒�/span>300KV K=3 Vn > 300KV K=2
