仪器简介：

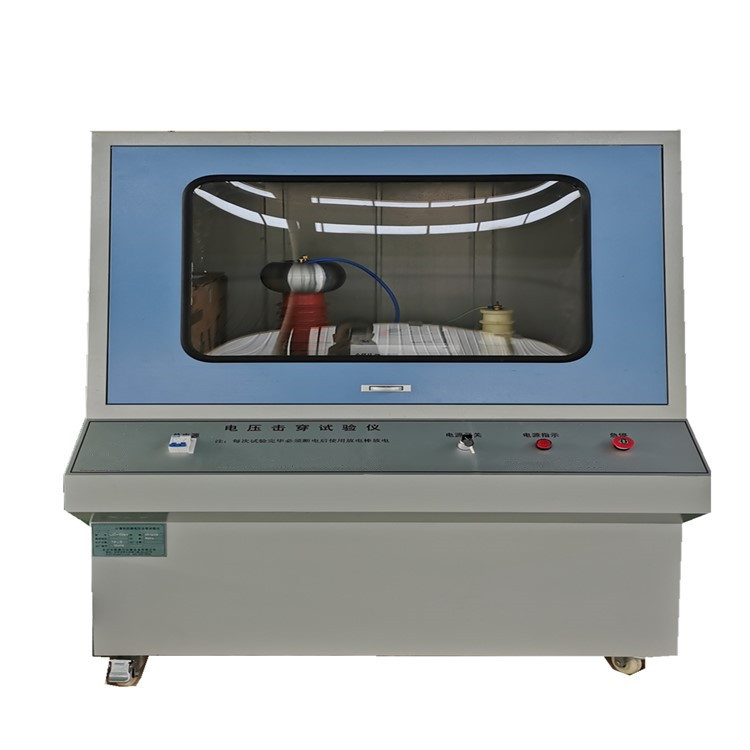

电压击穿试验�?微机控制

LJC-100KV

满足标准９�/span>

GB1408-2006 绝缘材料电气强度试验方法

GB/T1695-2005 硫化橡胶工频电压击穿强度和耐电压强度试�

GB/T3333 电缆纸工频电压击穿试验方�

HG/T 3330绝缘漆漆膜击穿强度测定法

GB12656 电容器纸工频电压击穿试验方法

ASTM D149 固体电绝缘材料在工业电源频率下的介电击穿电压和介电强度的试验方法.

技术参数：

二、技术要求：

01、输入电压： 交流 220 V

02、输出电压： 交流 0--100 KV ;

直流 ;100 KV

03、电器容量： 10KVA

04、高压分级： 0-10KV�?--50KV�?-100KV

05、升压速率� 100V/S 200V/S 500 V/S 1000 V/S 2000V/S 5000V/S �

（备注：满足标准要求并可以根据用户需求设定不同的升压速率（�/span>

06、试验方式：

直流试验�?、匀速升� 2、梯度升� 3、耐压试验

交流试验�?、匀速升� 2、梯度升� 3、耐压试验

07、试验介质：空气，试验油

08、安装灵敏度较高的过电流保护装置保证试样击穿时在0.05S内切断电源�

09、采用智能集成电路进行匀速升压�

10、支持短时间内短路试验要求�

11、电压试验精度：; 1％�

12、试验电压连续可调： 0--100 KV�

13、电流可采集到mA级�

14、出具国家一级计量单位航天二�?03所的校准检定证书或出具客户指定计量单位的证书�

三、安全保抣�/span>

本试验仪器电路保护控制：

�?）超压保� �?）过流保� �?）短路保� �?）漏电保� �?）软件误操作保护

高压输入回路断电保护控制�

(1)总电源开� (2)调压器复位开� (3)高压断电开�

(4)试验箱门安全开� (5)高压回路开� (6)漏电保护开�

四、设备主要配�?/span>

设备标准配置

序号 名称 配置 备注

01 试验主机 一�

02 控制装置 一�

03 试验电极 二套（国�?408.1�

04 试验油箱 二只

05 放电系统 一�

06 控制系统 一�

07 数据采集系统 一�

08 试验软件 一� 光盘

09 计算� 一� 品牌

10 喷墨打印� 一� 品牌

11 产品使用说明� 一�

12 计量证书 一�

13 产品合格� 一�

五� 此设备常规型号为９�/span>

LJC-10KV

LJC-20KV

LJC-30KV

LJC-50KV

LJC-100KV

主要特点９�/strong>

一、适用范围及功胼�/span>

主要适用于固体绝缘材料（如：塑料、橡胶、薄膜、树脂、云母、陶瓷、玻璃、绝缘漆等介质）在工频电压或直流电压下击穿强度和耐电压的测试�

本仪器由电脑控制，通过我公司自主研发的全新智能数字集成电路系统与软件控制系统两部分来完成，使升压速率真正做到匀速、准确，并能够准确测出漏电电流的数据。可实时绘制试验曲线，显示试验数据，判断准确，并可保存，分析，打印试验数据�

（淘汰了同类产品通过步进电机传动升压而导致的升压速率不准确，击穿电压及泄漏电流数据错误等特点�

.

试样的处琅�/span>

⑴用绸布蘸对试样无腐蚀作用的溶剂，擦净试样、�/span>

⑵预处理和条件处理：处理条件和方法可根据产品的性能和要求从本标准附录表1和表2中选取。有特殊要求的由产品标准另行规定、�/span>

⑶绝缘材料的电气强度随温度和含水量而变化。除被测试材料另有规定外，试样应�?3��2℃，相对湿度�?0��5�?的条件下处理不少�?4h、�/span>

⑷经过受潮或浸液体媒质的试样在试验前应用滤纸轻轻吸去液滴，从试样取出到试验完毕不应超�?分钟、�/span>

2.媒质９�/span>

⑴气体媒质：采用空气，如有闪络可在电极周围加柔软硅橡胶防飞弧圈。防飞弧圈与电极之间有一毫米左右的环状间隙，环宽30mm、�/span>

⑵液体媒质：常态试验及90℃以下的热态试验采用清洁的变压器油�?0℃至300℃以内的热态试验采用清洁的过热气缸油、�/span>

3.试验环境９�/span>

⑴常态试验环境：温度�?0��5℃，相对湿度�?5��5%、�/span>

⑵热态试验或潮湿环境试验条件由产品标准参照录中表2予以规定、�/span>

击穿的判断：

试样沿施加电压方向及位置有贯穿小孔、开裂、烧焦等痕迹为击穿，如痕迹不清可用重复施加试验电压来判断、�/span>

试验的预处理、条件处理：

预处理：为减少试样因放置条件的不同而产生的影响，以使试验结果有较好的重复性和可比性。预处理条件可由�?选取、�/span>

�? 预处理条仵�/span>

温度（℃（�/span>	相对湿度�?（�/span>	时间（h（�/span>
20��5	65��5	�?4
70��2	�?0	4
105��2	�?0	1

条件处理：试验前，试样在规定的温度下，在一定相对湿度的大气中或完全浸于水（或其他液体）中，放置规定的时间后进行试验，以考核材料性能受温度、湿度等各种因素影响的程度。处理条件由�?选取。机械应力处理条件和方法按产品标准规定、�/span>

�? 条件处理与试验环墂�/span>

项目	温度（℃（�/span>	时间� h （�/span>	相对湿度 ( % )	注意事项
高温处理与热态试验环墂�/span>	90��2 105��2 120��2 130 �� 2 155��2 180��2 200��2 220��2 250��2 275��5 320��5	�?0h 可由试样的温度，时间与性能的关系曲线来确定		在规定的处理条件下放入试样并开始计时、�/span> 热态试样须在试样温度达到规定的
浸蒸馏水、沸水或其他液体处理	20��5 100��5		0.5�?�?�?�?�?�?6�?4�?8�?6	在规定的处理条件下放入试样并开始计时、�/span> 试样经浸沸水或其他高温液体处理后取出随即放入同类常温液体中冷却到温度�?0��5ℂ�/span>
受潮处理与潮湿环墂�/span>	20��5	95��3	0.5�?�?�?�?�?�?6�?4�?8�?6�?天或7天的整数倌�/span>	1.在规定的处理条件下放入试样并开始计时、�/span>

注：条件处理时间由产品标准规宙�/span>

注意事项９�/span>

本仪器试验过程中如空气相对湿度大�?0%，将有对空气放电的可能，试验中请与仪器保�?.5米的距离、�/span>

本仪器之控制计算机专为电压击穿试验机设计，请勿随意添加和删除程序或移作它�?/span>

七：材料电击穿测试及耐电压测试仪使用前须�?/span>

本仪器为高压试验设备，使用前请仔细阅读如下内宸�/span>

1：仪器安装时，要具备独立的接地线（接地电阻小�?欧姆（�/span>

2：使用前。操作者要仔细阅读使用说明书。掌握具体的操作方法和步骤；

3；仪器不可以在含有腐蚀性气体和含有颗粒杂质的环境下使用：�/span>

4：每次更换试样或接触高压电极前。必须进行放电（直流测试状态），且放电时间不小�?秒；

5：试样被击穿瞬间，会有火花产生并伴有声响，这属于正常现象：�/span>

6：每次进行试验前。必须检查仪器接地线是否接触良好、�/span>
