一、巴克霍尔兹压痕�?/span>产品简介：

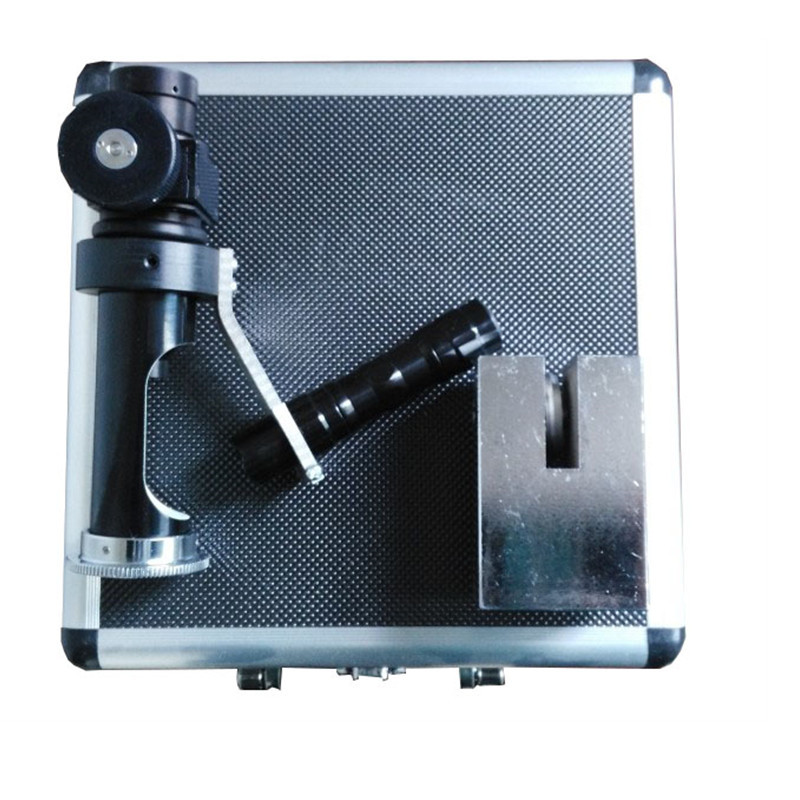

巴克霍尔兹压痕仪�?/span>**检测仪器，用于色漆、清漆的单层涂膜或多层涂膜的压痕试验。此压痕仪仅用于塑性变形的表面测量抗压力。当使用压痕仪在规定条件下施压涂膜时，即可形成压痕长度。以压痕长度倒数的函数表示抗压痕性试验结果。当要求涂膜的性能（抗压痕性）提高时，抗压痕性倻�/span>**增大、�/span>二�?span>巴克霍尔兹压痕仪技术参�?/span>;■压痕仪整个装置�?000��5g：�/span>■压痕仪上的有效负荷�?00��5g：�/span>■读数显微镜：a、放大倍数20倍；b、附带光源入射角大于60��：�/span>c、读数精�?.1mm、�/span>

三�?span>巴克霍尔兹压痕仪使用方法９�/span>■通常具备的要汁�/span>■在一个硬的平整无扭曲、表面无可见隆起的底材上：�/span>■在测试负荷下，底材必须不变形；■在测试期间，漆膜一般表现塑性变形，而不是弹性变形；■漆膜必须在压痕装置的负荷下，膜厚仍保持至少10um的厚度；■漆膜必须均匀、光滑和清洁、�/span>■取样按GB3186规定进行、�/span>■试板按GB9275�?8中第5条的要求制做、�/span>四�?span>巴克霍尔兹压痕仪试验步骤９�/span>� 试验环境条件除非另有规定，试验应在温�?/span>23��2��C；相对湿度（50��5�?的条件下进行、�/span>■压痕长度测宙�/span>1、将试板漆膜朝上，放在稳固的试验台平面上：�/span>2、将压痕器轻轻地放在试板适当的位置上；放时应**先使装置的脚与试板接触，然后小心地放下压痕器。可先在试验压痕的位置上做记号，以便压后重新找到压痕。放�?/span>30��1s后拾起装置离开试板时，应先是压痕器，后是装置的脚、�/span>3、除非另有规定，移去压痕器后35��5s期间内，用显微镜放在测定的位置上，测定压痕产生的影像长度以毫米表示，**�?/span>0.1mm，记录其结果、�/span>4、在同一试板上的不同部位进行5次试验，计算其算术平均值、�/span>■抗压痕性的计算1、将平均值数字修约成A近似表中某一栏的值，用该压痕长度舍入值查表来得到抗压痕性、�/span>2、通过下式计算抗压痕性：100/L 中式：L—压痕长度mm五、下表表明了压痕长度和抗压痕性之间的关系，也列出了压痕深度和涂层厚度、�/span>

六、注意事项：■测量使用后应将仪器擦干净放回包装盒内、�/span>■仪器应放在干燥处、�/span>■螺口聚光灯�?..2V�?.2A为易损件、�/span>■每次使用后应将手电筒中的电池（自备）拆上�/span>

点击搜索９�a>漆膜冲击�?/span>
