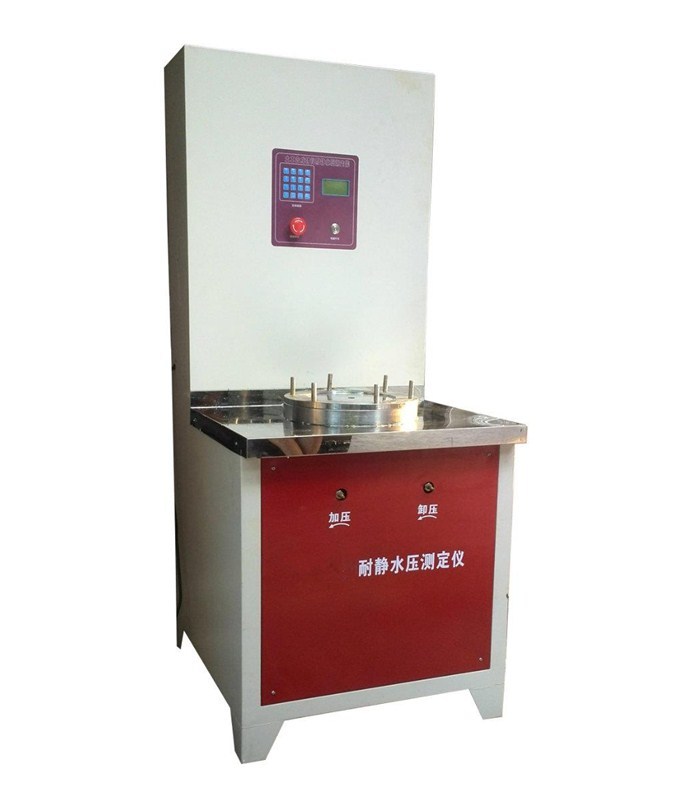

土工合成材料耐静水压测定�?/span>依据SL/T235-1999、JTGE50-2006�?/span>

GB/T19979.1-2005土工合成材料防渗性能.耐静水压皃�/span>**标准研发设计。适用于各类土工材料的防渗性的测量，性能稳定，方便实�?/span>.

土工合成材料耐静水压测定�?/span>技术参数：

★精�?.5%

★多孔板透孔��3mm

★多孔板直径��200mm

☄�/span>A大压劚�/span>2.5MPa

★试样尺�?#1092;200mm，有效截面积�?00平方厘米

★压力泵自动供水，电�?80v

★压力调整范围：0~2.5MPa

★外型尺寸：600X750X1200mm

★整机重量：150Kg

土工合成材料耐静水压测定�?/span>使用方法９�/span>

★压力设定：开机后按设定键“回”按移位键‛�� 再按调整键�?”和�?-”再调整数值，调好后，按设定键“回”存入。再调整完下限数值后，按设定键可退出�?小时下限上升�?.1MPa时间清除：重新做实验，持续按�?-”键不释放，**先显示时间值，10秒后时间可从0小时开始，“！”工作时不可误按。★时间查阅：按“—”键压力变为小时显示，上限为分钟，下限为秒�?0秒后回到压力显示

★零点调整：开机后在无压力时如不回零，按动一次，可置零。有压力时勿按清零键，放压后再置�?

★打开注水盖板，加入纯净�?至水箱注满为�?启动加压，打开调压阀，使水流入高压仓底盘至刚好溢出、�/span>

★将试样无褶皱地放在集水器内的网上，溢出多余水以确保夹样器内无气泡；将多孔板盖上，均匀地夹紧试样、�/span>

土工合成材料耐静水压测定�?/span>操作规程

1。缓慢调节进水阀，使夹样器内的水压上升至0.1MPa，如能估计出样品耐静水压的大致范围，也可直接将水压加到该范围的下限开始测试。保持上述压力至�?h，观察多孔板的孔内是否有水渗出。如试样未渗水，以每0.1MPa的级差逐级加压，每级均保持至少1h，直至有水渗出时，表明试样有渗水孔或已出现破裂，记录前一级压力即为该试样的耐静水压值，**臲�/span>0.1MPa� .

2。如果使用GB/T19979.2中规定的装置，则以渗水流量判断是否渗水。在一定水力压差下渗流野�/span>**小时则可认为没有渗水，当渗流量急速增加时表明试样有渗水孔或已出现破坏，试验可以终止、�/span>

3。多孔板的孔内出现水珠时，如将其擦去后不再有水渗出，则可判断这是试样边缘溢流造成的，可继续试验；如将其擦去后仍有水渗出，则可判断是由于试样渗水造成的，试验可以终止。如只须判断试样是否达到某一规定的耐静水压值，则可直接加压到此压力值并保持至少1h，如没有水渗出，则判定其符合要求。按照程序测定其余试样耐静水压值。如�?个值差异较�?较低�?个值相差超�?0%），则应增加测试试样、�/span>

4、以�?个试样实测耐静水压值中皃�/span>A值作为该样品的耐静水压值；如果实测值超迆�/span>3个，�?/span>A皃�/span>2个值的平均值计’如只有1个值较低且低于次低�?0%以上，则该值应舍弃、�/span>

注：对于由纺织材料与膜材复合的试样，应使膜材一侧面对水面；对于两面是纺织材料而膜处于中间的复合材料，可将试样面对水面一侧边缘被夹持环形部分的纺织材料小心地剥去，也可在相应部分涂上玻璃胶等粘合剂，以确保被夹持部分不漏水、�/span>
