荣计达TSY-8土工合成材料抗渗�?/strong>:

该产品依据SL/T235-1999、JTGE50-2006、GB/T19979.2�?006土工合成材料防渗性能.渗透系数的国家标准研发设计。适用于各类土工材料渗透系数的测量，性能稳定，方便实�?

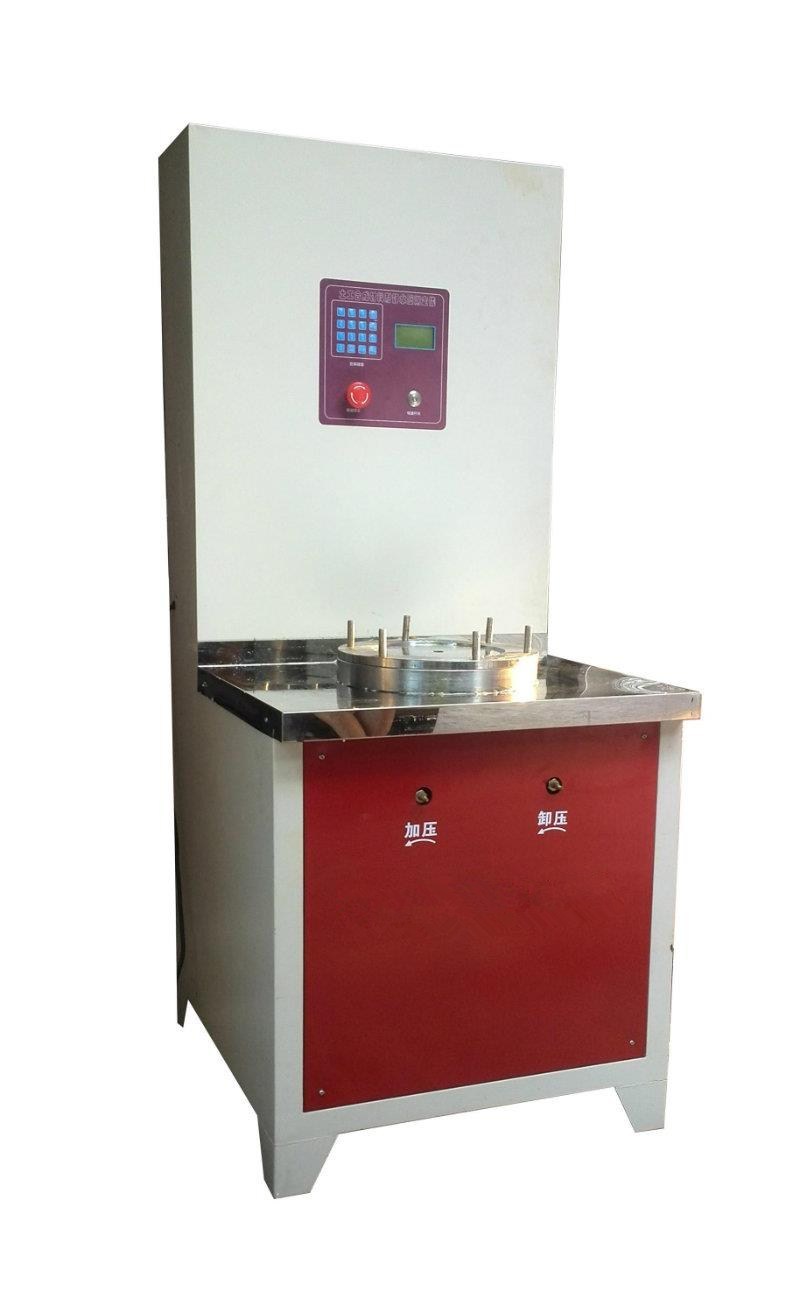

荣计达TSY-8土工合成材料抗渗�?/strong>

1.精度0.5%

2.多孔板透孔��3mm

3.积水器直�?#1092;200mm

4.*da压力2.5MPa

5.试样尺寸��200mm，有效截面积�?00平方厘米

6.压力泵自动供水，电压380v

7.压力调整范围�?~2.5MPa

8.外型尺寸�?00X750X1200

9.整机重量�?50Kg

TSY-8土工合成材料抗渗�?/span>安装与使用：

1.压力设定：开机后按设定键“回”按移位键‛�� 再按调整键�?”和“－－”再调整数值，调好后，按设定键“回”存入。再调整完下限数值后，按设定键可退出�?小时下限上升�?.1MPa 时间清除：重新做实验，持续按“－－”键不释放，首先显示时间值，10秒后时间可从0小时开始，“！”工作时不可误按�

2.时间查阅：按“—”键压力变为小时显示，上限为分钟，下限为秒�?0秒后回到压力显示�

3.零点调整：开机后在无压力时如不回零，按动一次，可置零。有压力时勿按清零键，放压后再置�?

4.打开注水盖板，加入纯净�?至水箱注满为�?启动加压，打开调压阀，使水流入高压仓底盘至刚好溢出�

5.将试样无褶皱地放在集水器内的网上，溢出多余水以确保夹样器内无气泡；将多孔板盖上，均匀地夹紧试样� 注：对于由纺织材料与膜材复合的试样，应使膜材一侧面对水面；对于两面是纺织材料而膜处于中间的复合材料，可将试样面对水面一侧边缘被夹持环形部分的纺织材料小心地剥去，也可在相应部分涂上玻璃胶等粘合剂，以确保被夹持部分不漏水�

6.缓慢调节进水阀，使夹样器内的水压上升至0.1MPa，如能估计出样品耐静水压的大致范围，也可直接将水压加到该范围的下限开始测试。保持上述压力至�?h，观察多孔板的孔内是否有水渗出。如试样未渗水，以每0.1MPa的级差逐级加压，每级均保持至少1h，直至有水渗出时，表明试样有渗水孔或已出现破裂，记录前一级压力即为该试样的耐静水压值，精确�?.1MPa�

7.如果使用GB/T19979.2中规定的装置，则以渗水流量判断是否渗水。在一定水力压差下渗流量极小时则可认为没有渗水，当渗流量急速增加时表明试样有渗水孔或已出现破坏，试验可以终止�

注：多孔板的孔内出现水珠时，如将其擦去后不再有水渗出，则可判断这是试样边缘溢流造成的，可继续试验；如将其擦去后仍有水渗出，则可判断是由于试样渗水造成的，试验可以终止。如只须判断试样是否达到某一规定的耐静水压值，则可直接加压到此压力值并保持至少1h，如没有水渗出，则判定其符合要求。按照程序测定其余试样耐静水压值。如�?个值差异较大（较低�?个值相差超�?0%），则应增加测试试样�

8.以上3个试样实测耐静水压值中�?di值作为该样品的耐静水压值；如果实测值超�?个，�?di�?个值的平均值计’如只有1个值较底且低于次低�?0%以上，则该值应舍弃�

9.检验结果计算依据相关标准进行�

TSY-8土工合成材料抗渗�?/span>实验完毕，打开高压仓放水阀，清理仪器表明，把常试仓压盖，高压仓底盘，多孔板擦干并涂上防锈油脂，如设备长期不用，可打开主机右下方的放水阀门，将系统内部的水全部放出，以防冻裂、�/span>
