01用户前沿成果分享

文章９�/strong>High Sulfur Loading and Capacity Retention in BilayerGarnet Sulfurized-Polyacrylonitrile/Lithium-Metal Batterieswith Gel Polymer Electrolytes

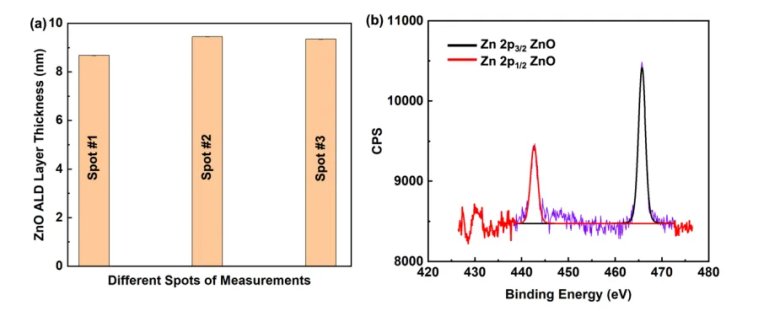

本文作者借助Forge Nano ATHENA 原子层沉积系统包覆氧化锌 ALD 涂层，通过流延成型法，不仅成功地加工出厚度能小� 90μm � LLZO 电解质，而且通过改� LLZO 结构，能够实现非常高的锂金属的循环而不短路。相关论文发表在 Advanced Energy Materials 上。马里兰大学石昌民博士（现美国布朗大学博士后研究员）为该论文第一作者，Eric D.Wachsman 教授为论文通讯作者、�/p>

02文献解读

背景介绍

无机固态锂硫（Li-S）电池是下一代能源存储系统，因为硫的低成本和高理论能量密度（2600 Wh kg�?800 Wh L）以及陶瓷固态电解质（SSEs）的不可燃性。在所有类型的 SSEs 中，硫化物电解质和立方相锂填充石榴石（LiLaZrO, LLZO）电解质因其在室温下的高离子导电性而被视为最有希望的候选者。与基于硫化物的 SSE 不同，LLZO 在化学上对锂金属更稳定，并且在暴露于空气和水分时不会产生有毒气体，使其成为固� Li-S 电池中更可取� SSE、�/span>

文章亮点

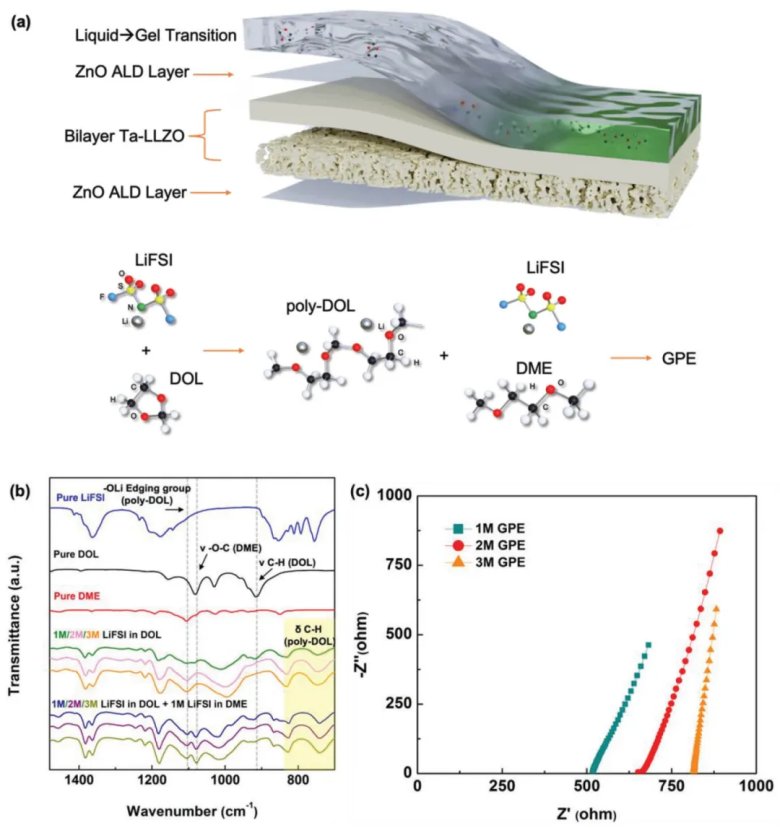

本文研究人员借助Forge Nano 原子层沉积包覆设夆�/strong>，创建了一种创新的凝胶聚合物缓冲层来稳定硫阴极/LLZO 界面、�/p>

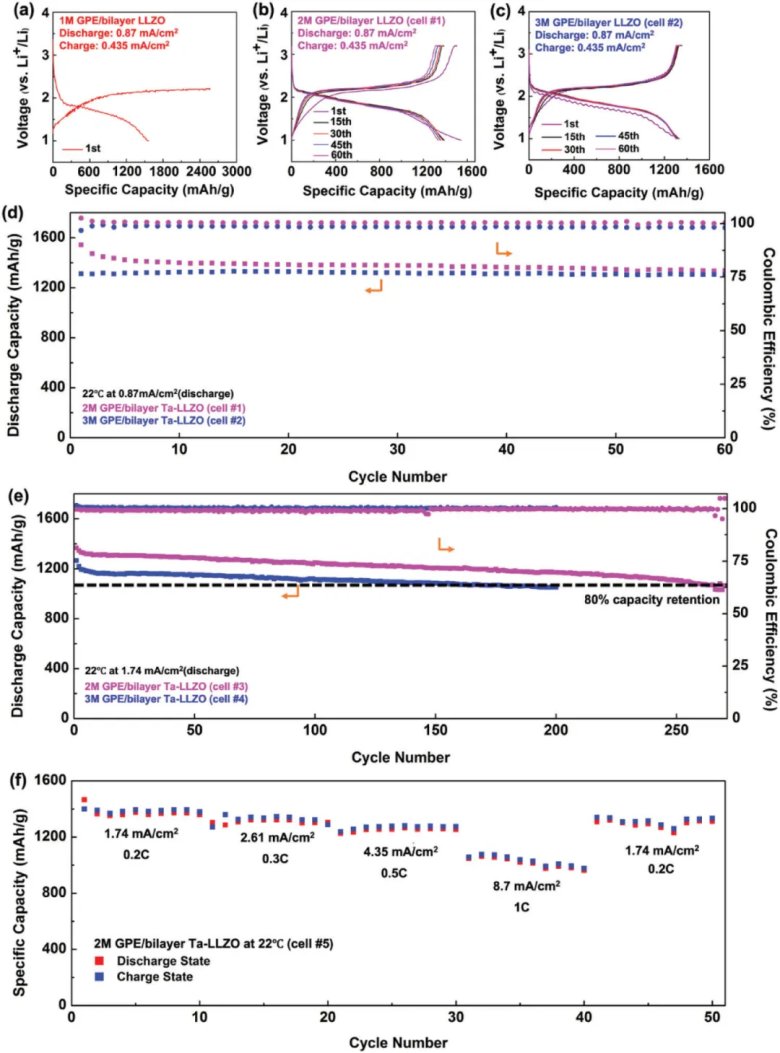

采用薄双� LLZO（致�?多孔）结构作为固态电解质，并将硫的负载量大幅提高� 5.2 mg cm，在室温�?2 °C）和无外加压力的条件下，实现了稳定的循环，初始放电容量高�?nbsp;1542 mAh g（放电电流密度为 0.87 mA cm），平均放电容量� 1218 mAh g（放电电流密度为 1.74 mA cm），� 265 次循环中的容量保持率� 80%。在高含硫量条件下实现这种稳定性是开发潜在商业化石榴石锂硫电池的重要一步、�/p>

结论

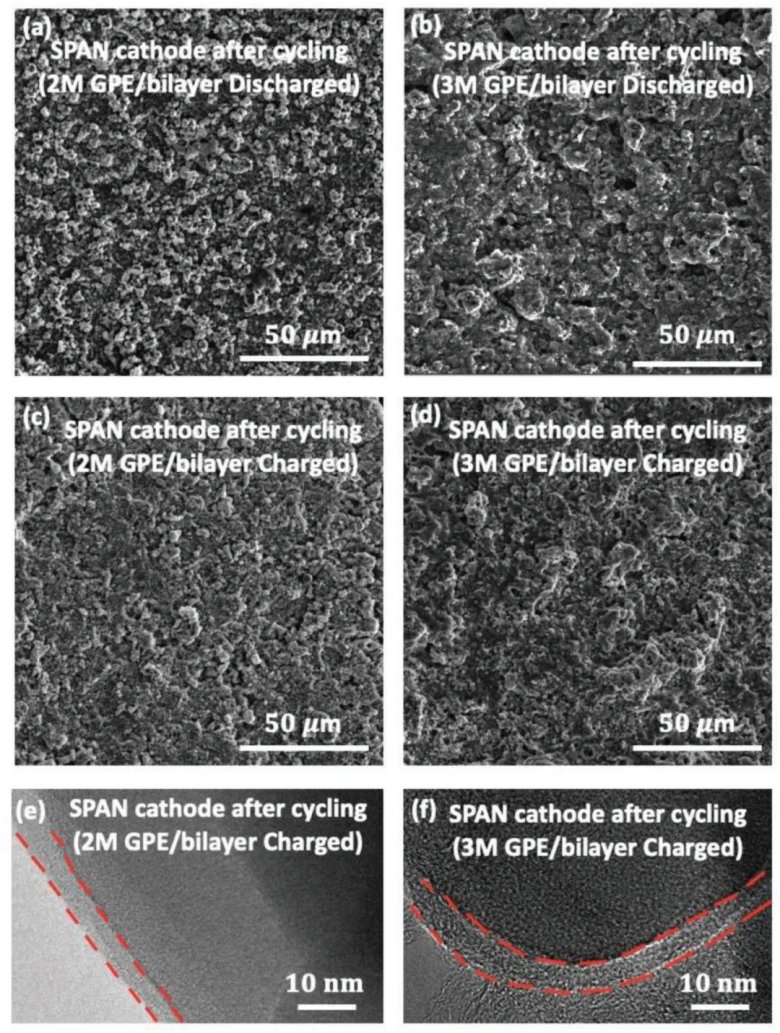

通过� LLZO 之间添加原位形成� GPE 层以修改硫正�?LLZO 界面，作者制造的电池展示了稳定的表现和良好的能量密度、�/p>

对于2M GPE 电池，作者在0.87 mA cm放电时获得了 1542 mAh g的高初始放电容量，对应于能量密度 223 Wh kg�?69 Wh L（电�?1）。此外，2M GPE电池（电�?3）在1.74 mA cm放电�?65个循环中提供了平均放电容�?218 mAh g�?0%容量保持）。这种出色的电化学性能主要是由于通过GPE 层稳定的 SPAN正极/LLZO 界面。特别是，与1M GPE 中相比，2 �?M GPE中更倾向� FSI 分解而不是溶剂分解。稳定的硫正�?LLZO 界面可能是由于形成了一个完全紧密和一致的 CEI 涂层，该层保护了硫正�?LLZO 界面，并可能帮助缓解了由于硫正极体积膨胀产生的应�?应变。这种新的电池结构所获得的稳定性和高性能为开发用于实际应用的石榴石型固� Li-S 电池提供了有希望的途径、�/p>
