电脑挺度测定仪（以下简称试验仪）是纸和纸板弯曲挺度性能检测的基本仪器。本试验仪是一款多功能挺度测定仪，弯曲挺度测试角度变化由电机全自动控制，减少了人为影响；折痕回弹力测试为手动旋转。是一款多功能智能型测定仪，广泛应用于造纸企业、包装厂家、质检机构等单位、�/p>

国标规定一般用15°角测试，如果试样弯曲过大或弯曲到15°角时试样断裂，则可弯曲试样至7.5°角，但报告中需注明、�/p>

操作流程

1、试样制备：利用标准取样器对试样进行切取试样，尺寸为�?0×�?8±0.2）mm、�/p>

2�?nbsp;键，选择清除测试数据。按6.2设定好标准参数，测试速度5°/s，测试角�?5°，如用户需自行设定参数，应在测试结果中单独注明、�/p>

3� 将待测试样的一端放于“左侧试样夹具”内并旋紧“夹具螺钉”，观察待机界面F值不超过10mN、�/p>

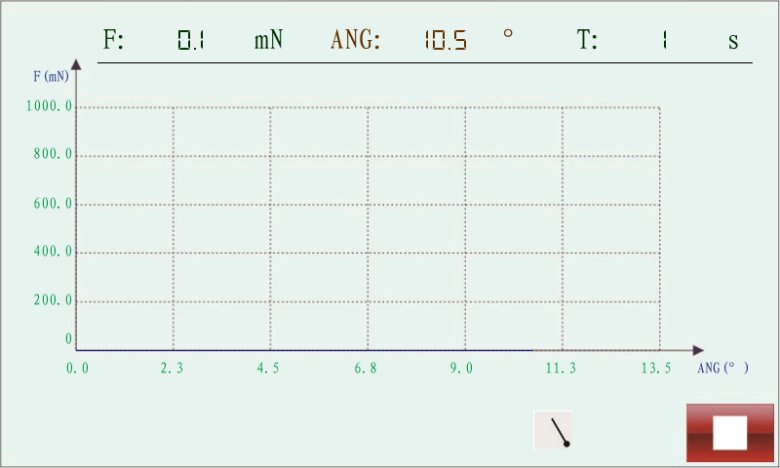

4� 挈�img src="//www.znpla.com/show/img/daily/2024/07/09/152834_787515_jswz.png" title="图片2.png" alt="图片2.png" width="30" height="20"/>键，仪器开始自动测试并显示过程曲线（测试过程中可按键中止测试）、�/p>

5� 如在参数设定中，勾选自动零角度，按键，会根据设置的零角度阈值，自动计算零角度，再开始测试显示过程曲线、�/p>

完成测试后，“试样夹具”自动归位，并显示测试数据。逆时针旋转“夹具螺钉”取下已测试样、�/p>

6�?nbsp;重复上述步骤进行下一次测试。直到一组试样测试完成、�/p>

折痕挺度测试

1、试样制备：利用标准取样器对试样进行切取试样，尺寸为�?6×�?8±0.2）mm、�/p>

2�?nbsp;键，清除历史测试数据。按5.3设定【试验模式：折痕挺度】、�/p>

3、先检查“右侧试样夹具”是否再零位，不在的话手动逆时针旋转归零位置、�/p>

4� 将待测试样的一端放于“右侧试样夹具”内并旋紧“夹具螺钉”，观察待机界面F值不超过10mN、�/p>

5� 挈�img src="//www.znpla.com/show/img/daily/2024/07/09/152834_787515_jswz.png" title="图片2.png" alt="图片2.png" width="30" height="20"/>键，手动将“右侧试样夹具”顺时针旋转90度，到位后，仪器开始测试并显示过程曲线。完成测试后，会显示测试数据、�/p>
