概述

NDH-B型耐电弧试验仪是根据GB/T 1411-2002《固体绝缘材料耐高压低电流电弧放电的试验》（等同IEC 61621-1997）及ASTM D495等标准的要求设计制造的，并符合IEC 149、UL 746A等试验方法。本仪器由绝缘标准制定单位全国绝缘材料标准化技术委员会监制、�/p>

主要用于电机、电器及家电等行业的电工用塑料、树脂胶、绝缘漆、以及层压板、覆铜箔板等绝缘材料的耐电弧性能及其分级评定、�/p>

功能特点

1 本机为左右一体结构，右边为操作系统，左边为试验箱、�/p>

2 本产品采用最新智能控制技术，通过选择程序（IEC或ASTM）可自动进行试验，并在工业触摸屏显示试验过程和结果、�/p>

3 控制系统采用西门子的PLC和触摸屏通信进行控制、�/p>

4 安全性能良好，抗干扰能力强，测试精度高、�/p>

5 自动化程度高，按照设定的试验要求，自动升压到设定的电压后，自动完成试验并自动归零、�/p>

6 在试验过程中，有高压灯塔实时闪动警示

7 具有电流表和软件双重显示，保证测试电流的准确�?/p>

8 在试验过程中可通惰性气体，便于在做特殊要求试验时，不被氧化

9 电压和电流具有自动校验功能，方便计量和校凅�/p>

工作原理

本测试仪是在相距(6.0±0.1)mm�?6.35±0.1)mm的两电极上，按试验方法规定的规律（见试验程序表），由间歇到连续地施加12.5kV工作电压�?10�?0)mA的电弧电流，直至试样失效。记下从试验开始到试样失效的总时间（s），即为该试样的耐电弧。试验电压的产生是由220V交流电压经调压器T5，再由高压试验变压器T4而产生。试验电�?2.5kV由调压器T5调节获得。试验电流的大小和通断时间，PLC控制接在调压器T5和高压试验变压器T4之间的四路固态继电器及中间继电器开关和串联电阻而获得、�/p>

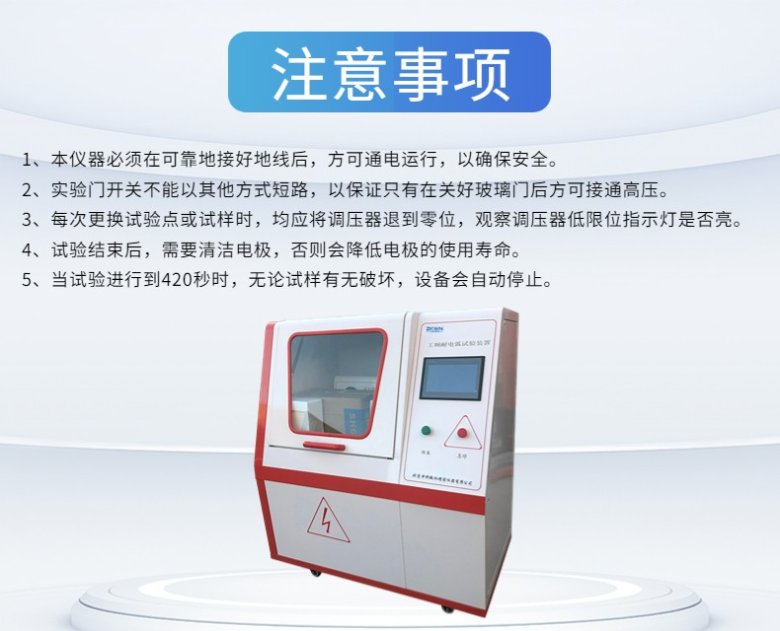

结构组成

本仪器分左右结构。左侧上部为小试验箱，内置试验电极系统、高压输出插孔、试验电流表等；用钢化玻璃门封闭，便于观察并确保安全。低压接线柱装有高压回路的保护电阻等，左侧下部为高压试验变压器和调压器、�/p>

仪器右侧为电气箱，内部有控制系统的PLC和触摸屏以及各种控制电路、�/p>

实验前准夆�/p>

1.标准试样至少5块，试样上下表面平整光滑无毛刺飞边、�/p>

2.试样厚度�?mm+0.4mm

3.工业酒精若干

4.纸巾若干

5.去离子水
