原位液相方案中的供液系统

�?. Ocean 系统供液系统，注射泵

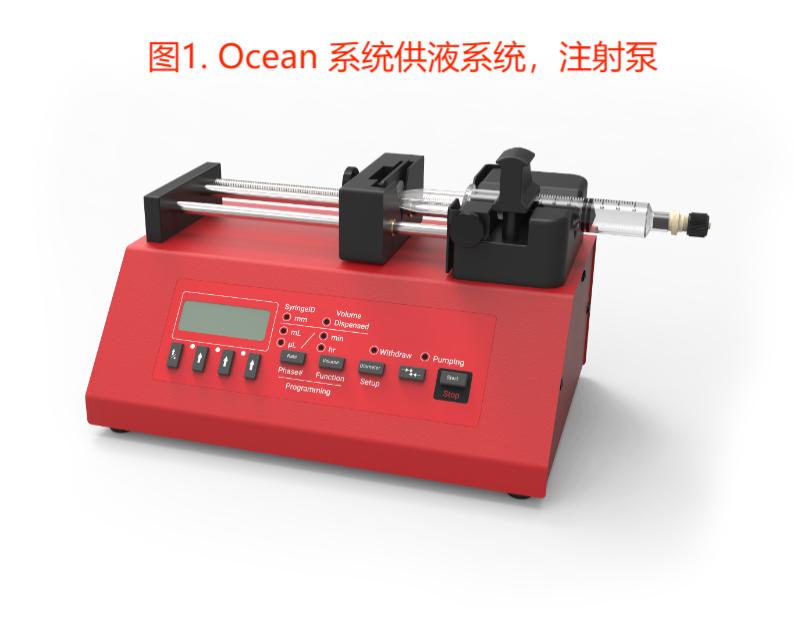

上图可以看到，Ocean 系统的供液方式采用的是步进电�?注射器的注射泵推进方案。这种方案设计简单，可以为液体提供较大推力。但却存在以下短板：

1. 相对于微量液体，步进电机的步幅还是较大，无法对流速进行精细控制、�/p>

2. 注射器的橡胶塞相对内壁有较大阻尼，无法实现对液体控制的快速响应、�/p>

3. 没有集成气路，无法向Nano-Cell内吹送气体、减小液厚、�/p>

不过，Ocean 系统的设计初衷就是适用于简单的液相实验。这种注射泵加上简约设计的 Nano-Cell 也足以达到该系统的设计目标、�/p>

� 2. Stream 系统的供液系统设计：伸缩折叠式悬臂，便于安装和存攽�/p>

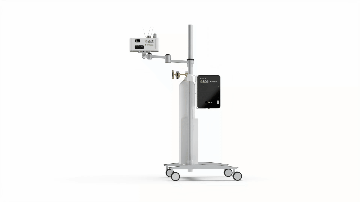

Stream的供液系统（Liquid Supply System，LSS）配备可移动底盘、集成气动系统、伸缩式悬臂，实验的时候方便移动、安装、连接管路，在不用的时候则便于收纳和存放。实际上，LSS 采用的是�?出口气动式双泵送液设计，内置预先校准过的流量计。功能强大的 LSS 配合独特设计� Nano-Cell，可以带来以下便利：

流量监测+专属流道，借助闭环反馈软件，可实现对样品区流量的精准、稳定控制、�/p>

可向 Nano-Cell 内通入气体、赶走液体，以获得更好的 TEM 结果。之后还可再送入液体、�/p>

直接控制+专属流道，可以冲�?溶解由于电子束辐照或电化学反应所产生的多余气泡、�/p>

双泵设计+专属流道，可实现对液体压强、流速、厚度的精细控制、�/p>

流量监测可及时发现可能的堵塞，双泵设计一推一拉可及时、有效地清理堵塞物、�/p>

LSS 结合 Nano-Cell 设计，芯片上配置进液口、出液口，保证了可靠且可重复的液体输送功能，成功率超� 95%�?/p>

小结

我们� Nano-Cell、原位样品杆、供液系统三个方面综合对比了 DENS Ocean 系统� Stream 系统前后两代液相 TEM 方案。其中，Nano-Cell 是核心单兂�/strong>，负责密封液体并可根据需要设计诸多功能；供液系统则是动力系统，负责驱动液体流动，控制流速、压强等参数：�strong style="margin: 0px; padding: 0px;">样品杆则是二者之间的桥梁，借助内置的管路、线路，负责液体、气体、压强、电流在两者之间的互动、�/p>

实际上，一套完整的液相方案除了上述三大单元外，还有检漏仪等附件：

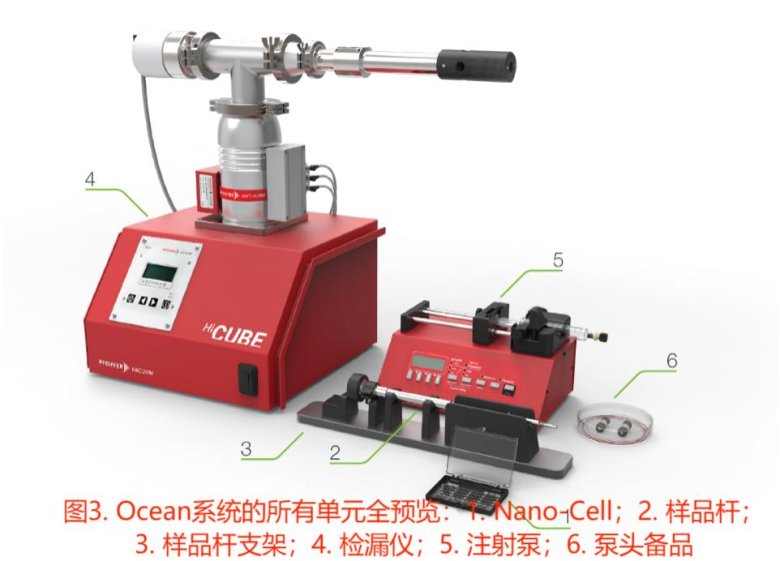

�?. Ocean 系统的所有单元全预览�?. Nano-Cell�?. 样品杆；3. 样品杆支架；4. 检漏仪�?. 注射泵；6. 泵头备品

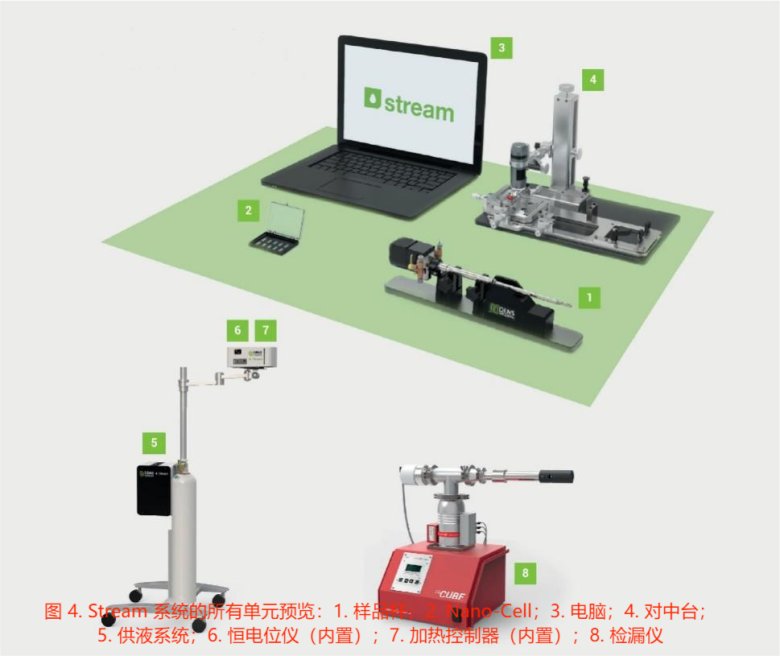

� 4. Stream 系统的所有单元预览：1. 样品杆；2. Nano-Cell�?. 电脑�?. 对中台；5. 供液系统�?. 恒电位仪（内置）�?. 加热控制器（内置）；8. 检漏仪

对比观察上述两图，可以看�?strong style="margin: 0px; padding: 0px;">检漏仪是液� TEM 方案的必须配�?/strong>。它能及时发现泄露风险，确保样品杆是真空密封的，进而保� TEM 安全。对� Stream 系统，还额外配置了恒电位�?加热控制器，结合装有 Impulse 软件的电脑，可以在液相环境原位进行电化学/加热实验、�/p>

最后，我们把之前提到的对比汇总成一张表，供大家快速了解两者差异：

� 1. Ocean 系统� Stream 系统的各项特性对毓�/p>

>>>>
