碳黑表面的官能团和边缘评估对于材料设计至关重要。含氧的表面官能团尤为重要，它极大地影响催化性能和电化学特性。因此，通过使用升温脱附法（程序升温脱附：TPD），GCBs（石墨化碳黑�?3845）和NGCB（碳黑：#51）在惰性气流下加热� H₂O、H₂、CO、CO₂发生分解和脱附，含氧表面官能团被量化，继而表面官能团可以被量化。全自动化学吸附仪BELCAT II 用于此测试。从50°C 升温� 1000°C � He 气体流中�?g 左右的碳黑在高温下进行脱附，使用 TCD� CATII中内置）或四极杆在线质谱仪（BELMass� 来分析脱附气体的峰的谱图、�/p>

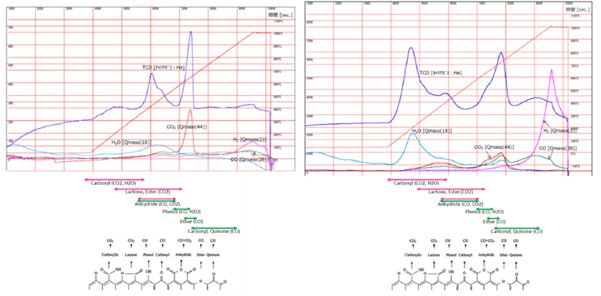

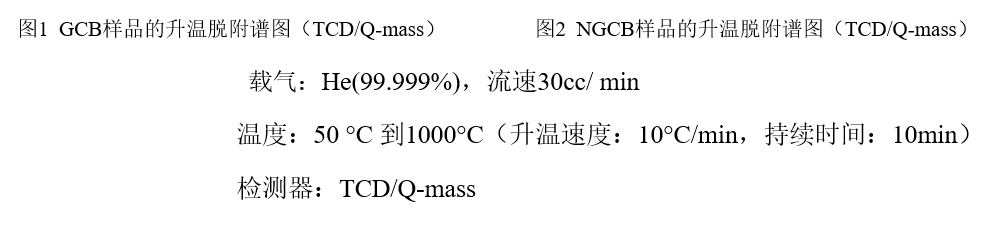

�?和图2显示了GCB和NGCB的脱附谱图（脱附气体分析）。虽� GCB 正在3000 K温度下进行处理，但可以猜想少量的 H₂O、CO、CO₂仍处于边缘。另一方面，NGCB的官能团是GCB�?5�?00倍，因此可以说表面是异质的。结果归纳见�?（单位面积的分子数）。有关各类碳的脱附温度和含氧官能团之间的关系，请查阅下方参考文献、�/p>

�? GCB、NGCB的升温脱附谱图计算的分子数（单位面积（�/span>

本文中TPD 的结果与�?9篇文章中� GCB 以及从αs 曲线和微分吸附热分析得出� NGCB 的表面特性评估非常一致、�/p>
