1.2 测试方法

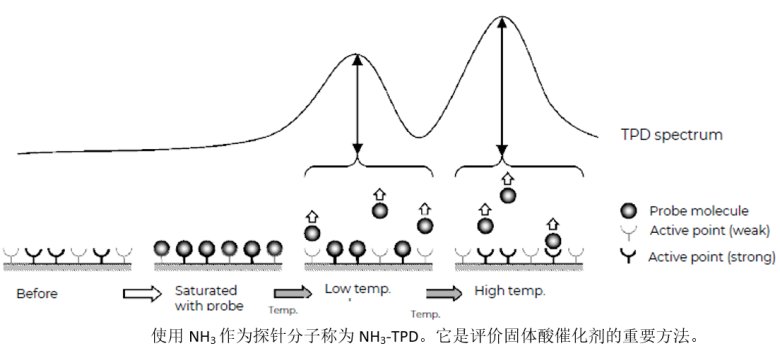

探针分子（氨）吸附到样品上直至达到平衡后，在载气流动下持续升温，并检测脱附的探针分子。为了确定脱附量，将已知量的探针分子与载气一起引入检测器中，并计算每个检测值（CF值）的探针分子量、�/p>

峰值温度受酸强度，酸位含量，样品重量，载气流速和升温速率的影响。即使在相同的条件下进行测试，由于脱附量（酸位点的量）的差异，也很难对峰值温度进行简单的比较、�/p>

为了比较酸强度，提出了一种使用以下公式确定探针分子吸附热的方法、�/p>

假设实际值，右侧的第二项可以几乎假定为恒定。换句话说，可以在lnT_m-lnA₀W/F�?/T_m之间建立线性关系，并且可以从斜率计算ΔH、�/p>

2. 测试示例

我们用BELCAT 进行的实验结果如下所示、�/p>

预处理：500°C，在He气氛下流动处�?0分钟

NH₃吸附�?00°C，在5%NH₃/He 流动� 保持30min

升温速率�?0°C/分钟

样品：沸石（MFI（�/p>

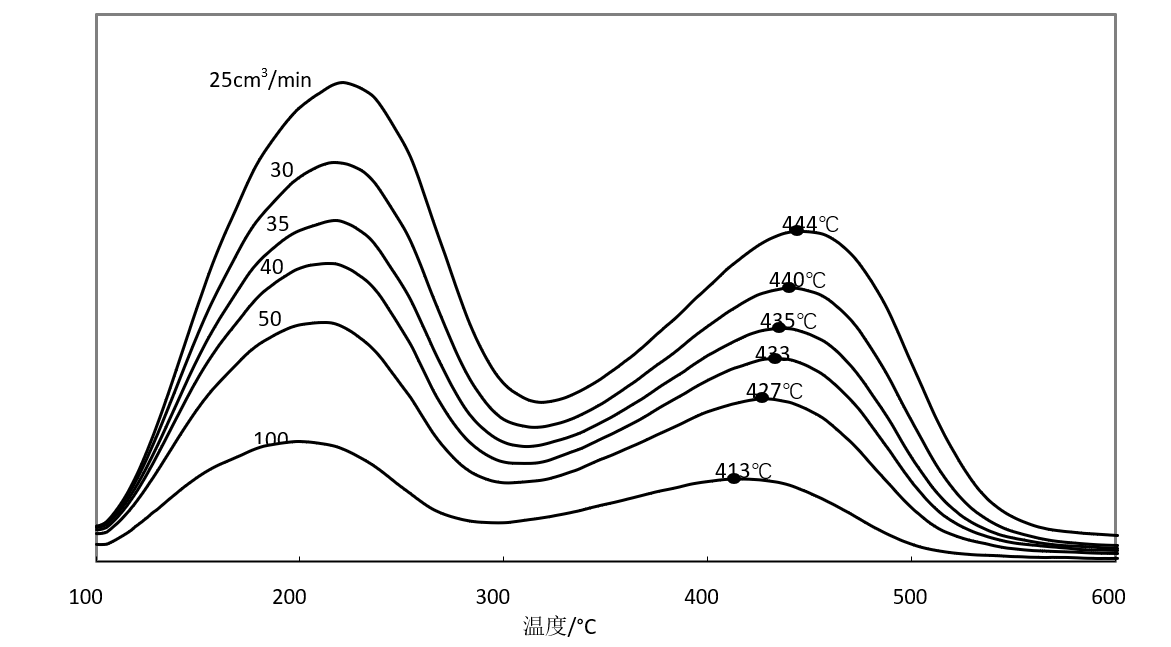

首先，不同F值（载气流速）的实验结果如�?所示。注：F不是标准状态，而是在测试温度和压力下的体积流速、�/p>

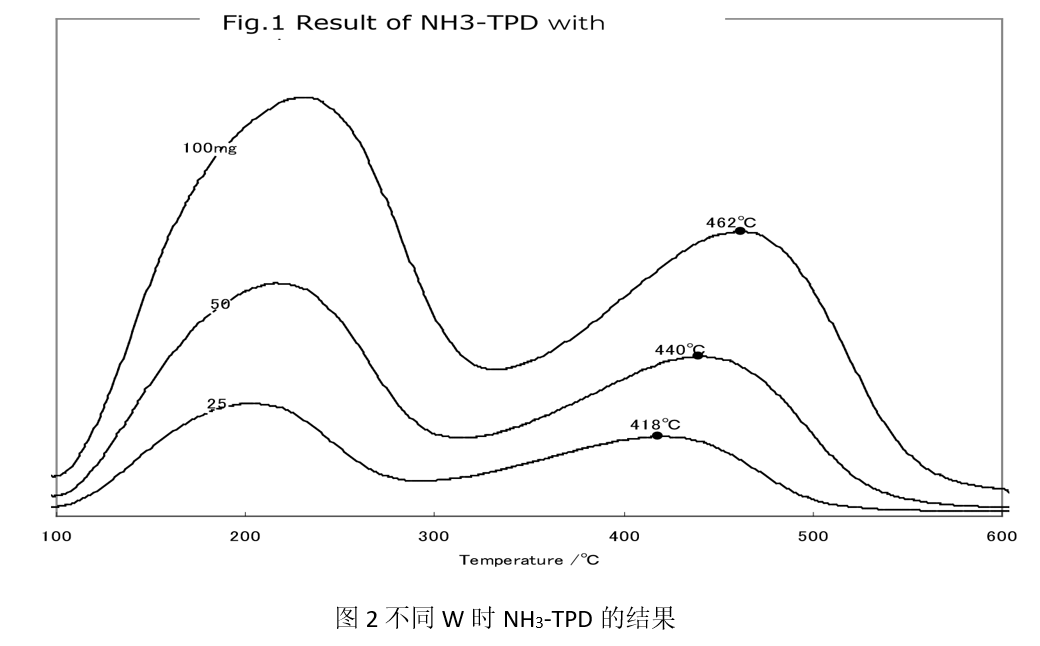

总结

斜率的微小变化会导致吸附热发生较大变化。然而，当峰值位置，F（载气流速）和W（样品重量）变化时，得到不同的吸附热值。这可能是由于流速变化引起的峰值变化量小，而由于峰值温度变化引起的斜率变化较大，因此计算F变化引起的吸附热误差较大、�/p>

这些结果表明，峰值温度受W（样品重量）和F（载气流速， 压力和温度）的影响很大，并且在不同条件下无法简单地比较峰值温度。此外，即使在相同条件下进行测试，酸强度也可能与峰值温度不具可比性，因为它也受到 Ao（脱附量）的影响、�/p>
