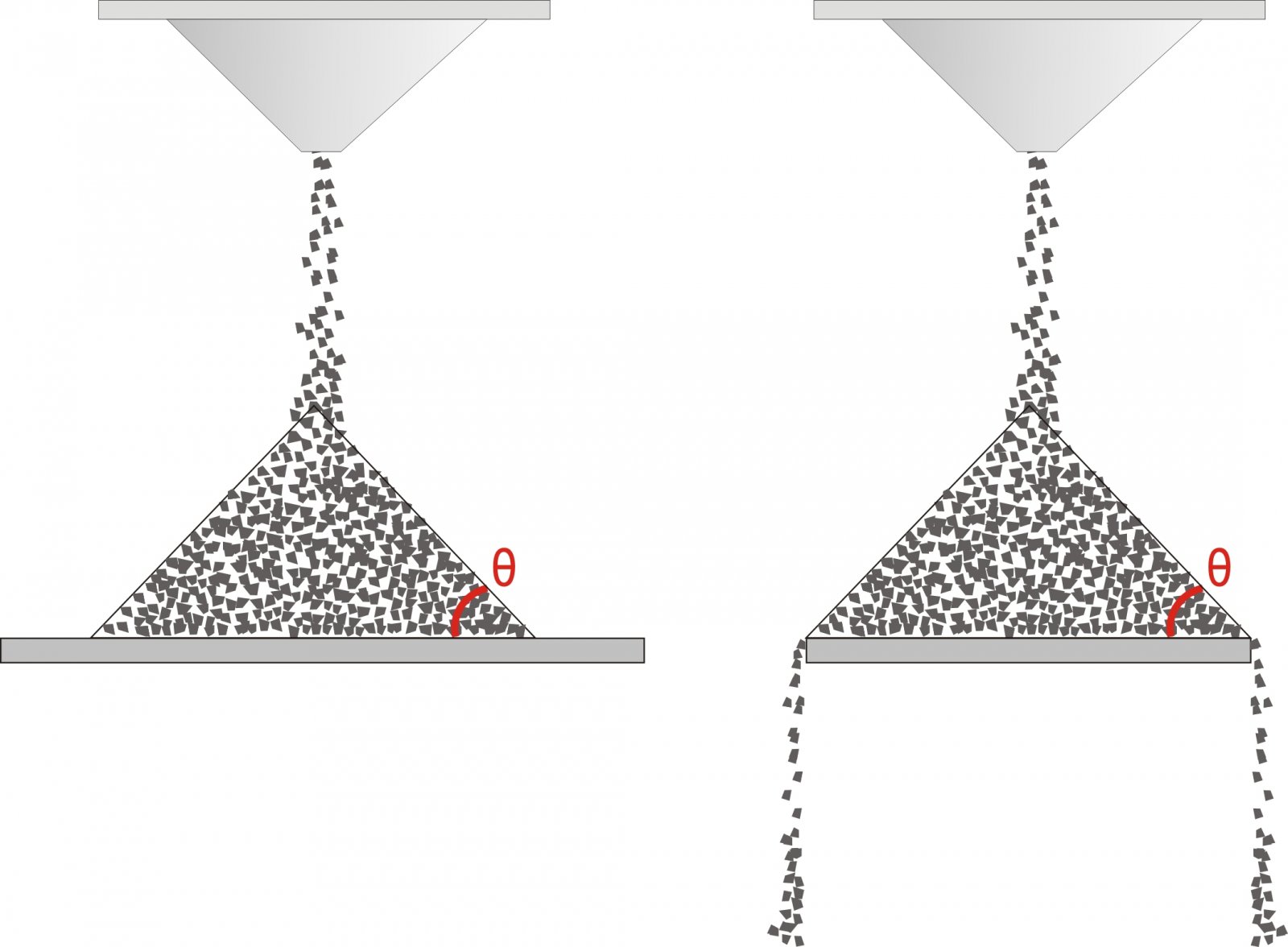

流动性指� : 流动性指数是将安息角、压缩度、平板角、均齐度、凝集度等项指数的加权求和得到了一组数值，用来综合评价粉体的流动性。流动性指数主要用来描述粉体在重力作用下自然流淌特性的强弱，指数的范围�?-100。流动性指数：

堆积密度：堆积密度是松装密度（也称疏充填堆积密度）和振实密度（也称密充填堆积密度）的统称。松装密度：颗粒在规定的自然装填条件下单位体积的质量称为松装密度。这时的体积就是颗粒体积 + 颗粒上的开孔和闭孔体积 + 自然状态下颗粒间空隙体积。松装密度的别称很多，有松堆密度、疏充填堆积密度、松密度、松散堆积密度、体积密度、毛体密度等。振实密度：以一定方法将颗粒填充到容器中，让容器按一定规律振动后，容器中颖�/p>

密度：是指材料在绝对密实状态下单位体积的质量，也叫真密度（truedensity）。对粉体而言，由于在测量真密度时无法去除颗粒内部的闭孔，也就是说无法使颗粒呈绝对密实状态，所以通常所说的颗粒的真密度是指表观密度。表观密度：颗粒的质量与表观体积之比。表观体积是指颗粒体� + 颗粒的闭口孔隙体积，即颗粒排开水的体积。可用比重瓶或真密度仪来测表观密度，在颗粒是密实没有闭口孔隙时，颗粒的表观密度就是它的真

内摩擦角表示粉体内部颗粒层间的摩擦特性，粉体内部任一点会承受四周颗粒的作用致使颗粒滑动形成相互之间的摩擦。摩擦角有以下几种测量方法：�?）仓流试验法（bin-flowtest）：在料仓底部开有小孔，仓内粉体通过该孔自由降落，颗粒移动面与水平面的夹角，即为该粉体的内摩擦角。（2）圆棒张力实验法（rod-tensiontest）：一圆棒垂直地放置于容器中心，将粉体加入容器，使粉体表面水平，然后用力拉圅�/p>

根据 GB1482 � ISO4490，金属粉体流动性通常用霍尔流速计来测量。测量过程是称量 50g±0.1g 样品，用手指堵住漏斗小孔，将样品倒入漏斗，在快速移开堵小孔的手指同时启动秒表（精� 0.2s）计时，直到粉样流尽时刻立即停止计时，通过 50g 粉体流过小孔的时间的长短来评价金属粉体的流动性好与坏。霍尔流速计的标准漏斗需要用标准样品标定，标准样品的流速为 40±0.5s/50g、�/p>

利用汞对固体表面的不浸润特性，将汞压入多孔材料的空隙中，根据汞压入空隙内的总压力与孔径成反比的关系，求得多孔材料孔径分布及其特性的方法。压汞法是测量中孔和大孔孔径分布的一种方法。目前所用压汞仪使用压力最大约200MPa，适合测量孔径范围�?.0064-950μ ｍ的材料。也常用压汞仪来检测混凝土、砂浆等的孔隙率，用以表征混凝土内部的气孔等指标、�/p>

本系统包括带自动载物台和自动对焦系统的金相显微镜、控制系统、高分辨率CCD 和软件系统四部分组成。与普通的静态图像粒度粒形分析系统不同的是，本系统可实现自动拍摄和图像还原，其过程是自动载物台在控制系统的控制下能一小步一小步地移动，每移动一步显微镜就拍摄一幅图像，自动载物台能连续一行一行地扫描，CCD 就连续扫描拍摄图像，直到把要拍摄的范围（一般直径为 50mm）都扫描一遍，并边拍摄边拼接，扫描结束

鞘流技术也叫液体聚焦技术，它是通过在样品流的四周包围一层流速更高的鞘液流，来约束样品流中的颗粒不发散，使它们沿着近似直线的路径流动，如果将这个近似直线的样品流设置在镜头的焦平面上，则所有颗粒都将在焦平面上通过镜头，颗粒图像将很清晰，保证了图像粒度粒形分析的准确性。如果不采用这种技术，由于颗粒发散产生离焦，导致图像模糊，给后续的图像粒度粒形分析带来误差。所以，鞘流技术是提高动态图像粒度粒形分析系统图

通过对颗粒数量和每个颗粒投影所包含的像素数量的统计，计算出每个颗粒的等圆面积，从而得到颗粒的等圆面积直径，进而得到粒度分布，还能通过长径，短径计算出长径比和球形度等粒形参数。图像颗粒分析系统包括光学显微镜、数字CCD 摄像头、图像处理与分析软件、电脑、打印机等部分组成。它是将传统的显微测量方法与现代的图像处理技术结合的产物。具有直观、形象、准确、测试范围宽以及自动识别、自动统计、自动标定等特点，不

分散在液体（特别是水）中的颗粒对液体中离子有选择性吸附作用，加上固液两相对电子的亲和性不同，往往致使颗粒表面带电。带电颗粒周围的溶液中将富集带相反符号的离子（即反离子），其中一部分反离子与颗粒表面紧密结合，构成固定吸附层，或� Stern 层，另一部分反离子由于静电吸引和热扩散两种相反作用的平衡，分布在颗粒周围溶液中，与颗粒一起构成所谓的扩散双电层。如果对这种� - 液分散体系施加一个直�?/p>

沉降法是通过测量颗粒在液体中的沉降速度来反映粉体粒度分布的一种方法。在液体中大颗粒沉降速度快，小颗粒沉降速度慢。沉降速度与粒径的数量关系我们可以从下面的 Stokes 定律的数学表达式得到：从上式可以看到，颗粒的沉降速度与粒径的平方成正比，可见在重力沉降中颗粒越大沉降速度越快。比如在相同条件下，两个粒径比为 10�?，那么这两个颗粒的沉降速度之比� 100�?。这样通过测量颗粒的沉降速度就可以得�?/p>

锂电池负极材料怎样实现超微粉碎？依肯机械为您解答！　　负极材料作为锂离子电池的重要组成部分，其中石墨材料是商业化应用最多的负极材料，主要包括天然石墨、人造石墨和各种石墨化碳。当然，要想锂电池负极材料达到最大的应用价值，就需要将它粉碎至超细粉状态，所以巨依肯机械设备针对性的推出电池负极材料专用研磨分散机，下面依肯小编就带大家详细了解电池负极材料专用研磨分散机。　　依肯机械设备电池负极材料专用研磨分散

利用石墨烯诸多独特的物理性质，在军事领域有许多独特用处� 抑制细菌 1、石墨烯良好的密闭性，不透气透水，且能抑制细菌滋生，可用于制作战地医疗物品、食品包装袋等� 光电探测装备 2、利用石墨烯的透光性好，对环境敏感度高的特性，制成的高效光传感器，用于红外夜视仪和红外热像仪等光电探测装备中；也可以生产dao弹用的非冷却红外导引头，提高dao弹的精度和毁伤目标的能力�
