中国科学院金属研究所许道奎老师团队王硕博士等科研工作者在金属科学领域Top期刊《Journal of Magenesium and Alloys》上发表了题�?nbsp;“Effect of icosahedral phase formation on the stress corrosion cracking(SCC) behaviors of the as-cast Mg-8%Li (in wt.%) based alloys”的研究论文、�/span>

作为最有前途的超轻金属材料之一＋�strong>镁锂 (Mg-Li) 合金具有比强度高、力学各向异性较弱、塑性加工性能好和抗震性能好的优点，在航空航天、汽车、军事应用和电子设备领域具有良好的应用前景。然而，当镁锂合金所处的服役环境中同时包含腐蚀介质和外加应力时，其通常会有发生应力腐蚀开� (SCC) 的风险。SCC是一种极其危险的失效形式，它可能造成材料在较低应力下突然断裂，导致难以预测的灾难性事故发生。因此，对镁锂合金SCC行为的研究是一项重要的课题、�/span>

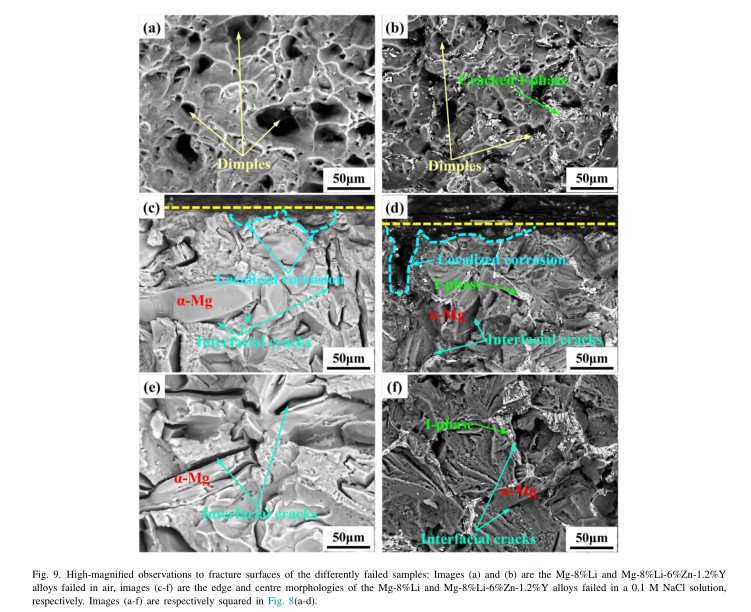

本文主要�?.1 mol/L NaCl溶液中铸态Mg-8%Li和准晶强化Mg-8%Li-6%Zn-1.2Y两种镁锂基合金的SCC行为进行了研究。利用EM科特扫描电镜对SCC样品断口侧面、标距段横截面及断口进行了观察，分析样品的失效机制、�/span>

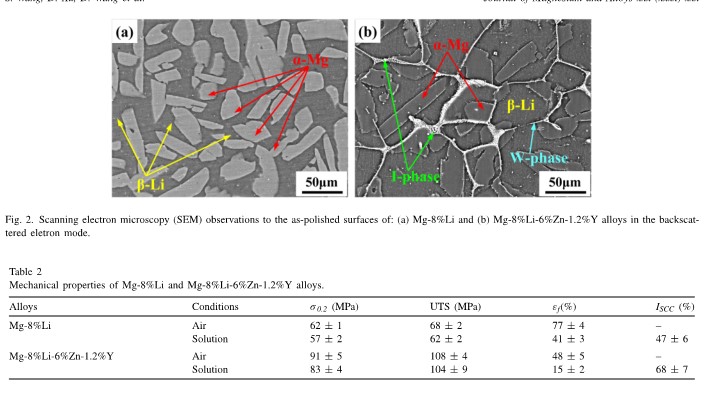

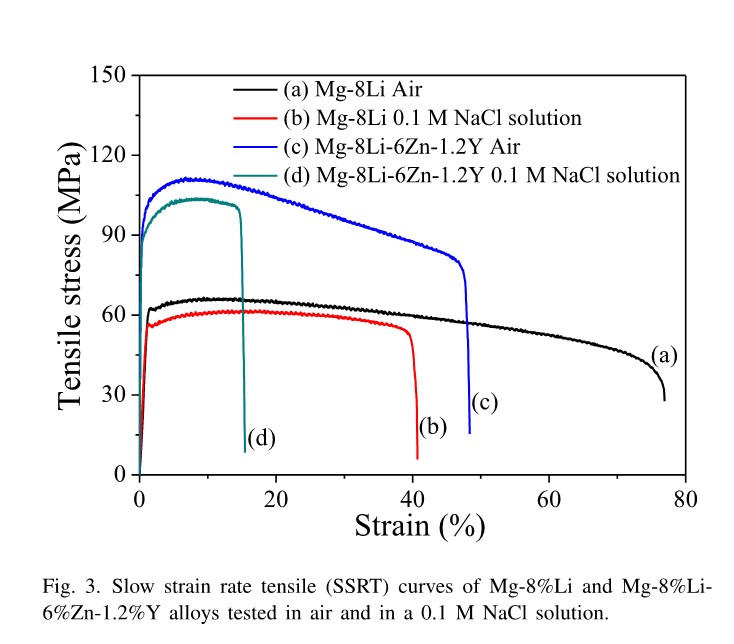

结果表明，Mg-8%Li合金的SCC主要萌生于�?Mg/β-Li相界面处，并在外力的作用下沿该界面扩展。对于Mg-8%Li-6%Zn-1.2Y合金而言，裂纹萌生于准晶I相内部、�?Mg/β-Li相界面及I�?β-Li相界面处，并沿�?Mg/β-Li相界面及I�?β-Li相界面扩展。由于I相的形成导致裂纹萌生和扩展的路径增加，故Mg-8%Li-6%Zn-1.2Y合金的应力腐蚀开裂指� (68 %) 高于Mg-8%Li合金 (47 %)、�/span>
