产品介绍

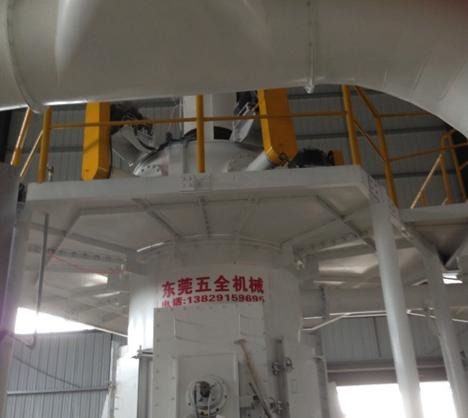

VSLM系列超细立式磨机是东莞五全机械有限公司以11年生产超细粉体经验为依托，吸收德国、台湾超细立磨技术，团队成员90%来自台湾立磨厂家，并采用优质的耐磨件，研发出中国内�?*款真正意义上具有二次分级技术，产品细度400~6000目的磨粉设备、�/p>

应用范围

VSLM系列超细立磨设备，可广泛应用于方解石、大理石、石灰石、重钙、滑石、重晶石、白云石等非金属矿的大规模超细干粉加工。经�?年的市场磨砺，五全立磨在内陆地区已建或正在承建近20条立磨生产线、�/p>

工作原理

主电机通过减速机带动磨盘转动，物料经螺旋输送机进入立磨主机内，受重力作用而落到磨盘中央，同时风机产生的气流从进风口进入主机。在离心力作用下，物料从磨盘中央向边缘均匀移动，经过磨盘上的辊道区域时，受磨辊碾压，大块物料直接被压碎，细粒物料受挤压后形成料层，进行粒间粉碎。粉碎后的物料继续向磨盘边缘移动，直到被磨盘外围环形导流槽的强气流向上带走，较粗的物料由于自身重力较大而再度落至磨盘内，再次进行研磨；较细物料则随气流上升进入主机上方的选粉系统进行分级。在分级机转子叶片的作用下，较粗的颗粒被叶片打落，重新回到磨盘内进行粉磨，合格的细粉将随负压气流带出选粉系统，进入除尘设备，然后经集粉器收集，即为成品。另外，其余大颗粒物料和杂物会在研磨时会落入磨机下腔，被刮料板刮入排渣口排出，有效地保证了成品质量、�/p>

通过调节液压系统的压力可调节磨辊压力，一定范围内可以适应不同硬度的原料。多个分级轮的分级系统的转子转速可调可控，可获得多种不同规格的合格成品、�/p>

技术规栻�/span>

不同型号VSLM系列立磨的技术参数（以方解石为研磨物料）

技术参�?/span>/立磨型号	VSLM-750H	VSLM-1100H	VSLM-1200H	VSLM-1400H
小于2μm=33%产量	6~8	11~13	12~14	14~16
小于2μm=40%产量	4~6	8~9	11~13	12~14
小于2μm=50%产量	2~3	5~6	7~8	9~10
主机功率	132	220	250	280
风机功率	110	185	220	250
空压朹�/span>	30	37	45	55
分级轮功玆�/span>	11X3	15X5	15X7	18.5X7
能耗（主机，风机，空压机，分级机）	31	32	35	36

VSLM-1100H立式滚轮研磨机生产参数（以方解石为研磨物料）

生产重质超微细碳酸钙产品、规格及产量数据
测定项目	品名	重质超微细碳酸钙
每小时产野�/span>	吨数	11｝�/span>13	8｝�/span>9	6.5｝�/span>7.5	4.5｝�/span>6.0	3.0｝�/span>4.5
比表面积	cm2/g	11500±500	14500±500	16000±500	18000±500	21000±500
325目的残余野�/span>	%	0.005	0.005	0	0	0
小于2μm含量	%	34±2	40±2	45±2	50±2	60±2
中位粒径D50	μm	4.3	3.7	2.4	1.86	1.48
粒径分布D97	μm	23	20	15	9.5	8.5
粒径切割炸�/span>D100	μm	41	40	28	25	17
紧密假比里�/span>	g/cm3	1.18	1.06	0.90	0.85	0.76
疏松假比里�/span>	g/cm3	0.45	0.40	0.34	0.32	0.28
水分含量	%	0.3%以下	0.3%以下	0.3%以下	0.3%以下	0.3%以下
沉降体积	1小时名�/span> ＇�/span>C.C（�/span>	24	27	33	43	51
能耖�/span> （磨机、风机、空压机、分级机（�/span>	KW/T	32	46	55	69	92

产品优势

1. 产品多样性强，VSLM 系列研磨主机配备涡轮气流分级机， 可产成品粒径范围大，2μm 区间30%~70%，D97=4~45μm� 比表面积21000 cm²/g� 而D97=8.5μm的产品则可直接由主机生产、�br/>2. 采用优化的生产线流程设计，VSLM 系列超细立磨能耗比同类型的立磨能耗更低�? 详细数据见P17- 图表01)
3. 主机生产的超细粉体经分级后，具有粒径分布窄，2μm 含量可调可控，粉体成品利润附加值高，单个颗粒形状好的优势。成品多样性强，竞争力大，可应用领域广泛。如人造岗石、塑料母粒、PVC 管材、电线电缆、尿不湿、无纺布等行业领域。具有活化效果好和吸油值低的优点、�br/>4. 经公司改进后的滚轮，磨盘，导流系统及内部循环系统，极大的提高研磨效率，相比国内同类型产品，产量高出了15%~30%，相比球磨机等设备节电率�?0~60%、�br/>5. **的粉磨装置技术，经改进后的磨床，可在低振动下运转，与台湾或国内品牌相比，VSLM 系列研磨机噪音更低、�br/>6. 整个系统为全密闭循环系统，粉尘污染小，使生产环境干净卫生、更环保、�br/>7. 研磨主机，主要耐磨件全部采用进口耐磨材质，增长了研磨机的使用寿命，降低了维护成本、�br/>8. 研磨过程中，可全自动电脑控制添加助磨剂，进行粉体处理，提高产品附加值。整条生产线工艺，全程PLC 控制，Flash实时显示，并可与连续改性机中控系统**衔接，实现高度人工智能化、�/p>
