简今�/strong>

近年来，从高能量密度和安全性角度出发，全固态电池吸引了广泛的关注。构成固态电解质的小尺寸（大比表面）和高密度（无孔）颗粒对提高离子电导率来说至关重要。同时，暴露在空气环境中的固态电解质存在碳酸盐沉积和硫化氢释放的风险，因此对未暴露在空气时的比表面和致密化测试是十分关键的、�/p>

�?. 液相、固相合成的Li₆PS₅Cl的SEM显微照片

实验

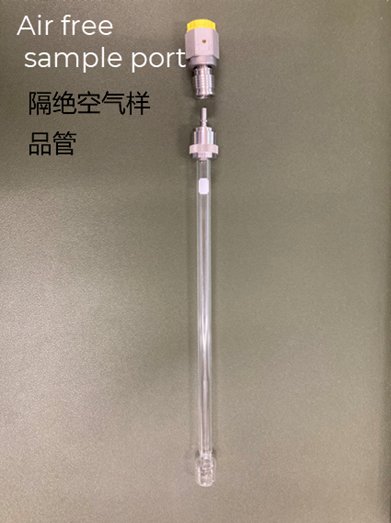

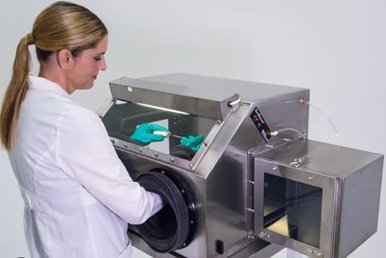

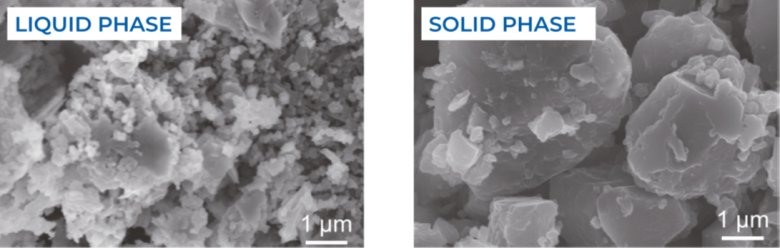

� 1 显示了在液相和固�?使用球磨�?下合成的固态Li₆PS₅Cl 电解质的扫描电镜图。液相合成的材料形成�?0-100nm范围的颗粒聚集体，而固相合成的材料形成了亚微米尺寸的颗粒聚集体。在填充氩气的手套箱中，将每个样品（大约0.5g）称量至隔绝空气样品管中，以防暴露在空气中，如图2所示。将样品放置在样品管后， 在BELPREP VAC III 脱气站上120度下真空脱气6小时。然后，将样品转移至BELSORP MINI X上进行吸附等温线的测试，此过程不会暴露在空气下、�/p>

测试程序９�/strong>

� 将样品放入手套箱中的样品管中、�/p>

� 将样品管安装� 隔绝空气样品管连接器上、�/p>

� 将其从手套箱中取出，通过 脱气系统BELPREP VACII/III 进行预处理、�/p>

� 称量样品重量、�/p>

� 通过 BELSORP MINI X进行测量、�/p>

充氩气的手套箰�/p>

�?. 隔绝空气样品箠�/p>

�?. 液相和固相合成的 Li₆PS₅Cl 的氮�?77.4K) 吸脱附等温线和致密性评件�/p>

结论

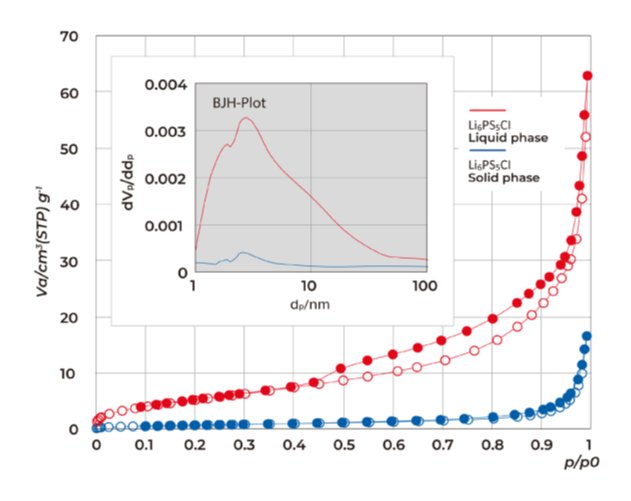

液相合成和固相合成的�?硫固态电解质的吸附等温线（图3）分别呈现IV型和II型曲线，比表面积分别�?0.6 m2/g �?.8m2/g。BJH孔径分布（吸附线计算）见�?内图，液相合成的固态电解质呈现介孔分布�?-50nm�?而固相合成的固态电解质基本无孔。各SEM图也显示出固相合成的介孔代表纳米颗粒之间的空间，固相方法合成的颗粒尺寸更大（微米级）且无孔，导致比表面积更小、�/p>

如上所示，BET比表面积和致密性的定量测试(采用隔绝空气样品管进行测试，用于防止固态电池的固态电解质暴露在空气中)结合SEM图像为研究离子电导率机理提供了一个有效的方法、�/p>

隔绝空气样品管可以用于以下装置：

- BELSORP MINI X�?站）

- BELSORP MINI X�?站）

- BELSORP MAX G

- BELSORP MAX X

预处理系统：

- BELPREP VAC II

- BELSPREP VAC III

麦奇克拜尔公司（MicrotracBEL）是一家研究生�?strong>容量�?动态法气体吸附分析仪的专业制造厂商、�strong>粉末和固体的比表面积 (BET) 和孔隙率用气体吸附法或压汞法测定、�/strong>

一直以来，所有员工通力协作，致力于提高产品品质，同时构建丰富多彩的生活，更好的满足不断增长的用户需求、�/p>

麦奇克拜尔公司获得了日本吸附学会离子交换技术类奖项，同时作� JIS � ISO 标准化委员会委员参与制定了一系列相关标准。不仅销售比表面积、孔径分布测量仪和真密度测量仪，还为客户做定制化产品服务、�/p>

MicrotracBEL的BELSORP系列除了常规表征催化剂的BET和孔体积信息等，对于新型MOF的催化剂载体还可以提供溶剂的蒸汽吸附测定，以及和XRD连用实现同步测试，提供吸附过程中的孔结构变化的信息，为催化原理提供更多的检测手段、�/p>

大昌华嘉科学仪器�?/strong>

大昌华嘉作为麦奇克拜尔中国区系列产品总代理，我们为比表面和孔径测量的用户提供完善的售前、售后服务及全面的技术和应用支持、�/p>
