动态光散射、DLS 系统的规格通常取决于样品。但许多 DLS 系统将尺寸下限指定为 1 nm 或更� (0.3 nm)。本技术说明证� Nicomp® DLS 系统能够重复测量 1 nm 以下的颗粒尺寸，并提供有关如何进行测量的详细信息、�/p>

1 简今�/strong>

动态光散射可用于测� 1 µm 以下粒度分析。该技术的基本动态范围大约为 1 nm�? µm，但两端的性能取决于样本和系统、�/p>

DLS 的粒径检测上限取决于分散相的尺寸和密度。由于分散相和连续相的密度非常相似，乳液样品的尺寸可能约� 10 µm。但对于高密度固体颗粒，例如金（19.29 g/cc），上限会小得多。一旦粒子运动以沉降为主，而不是布朗运动，结果就不再可靠。由于少数大颗粒进入和离开检查区域，DLS 的尺寸上限也受到数量波动的影响、�/p>

对于小粒子粒径检测，检测下限取决于仪器的结构和光学质量，以及样品的散射特性和浓度。请参阅技术说明，0.1 mg/mL Lysozyme1，可证明Nicomp 即使在低浓度较难检测的样品中也具有较好的性能�? nm 附近的测量具有挑战性，需要仔细的样品制备�?本技术说明描述了使用蔗糖和样品在 1 nm 或以下进行的测量。注意：1 nm 附近的最� Nicomp 性能通常需� 35 mW 激光器� APD 探测器、�/p>

2 材料

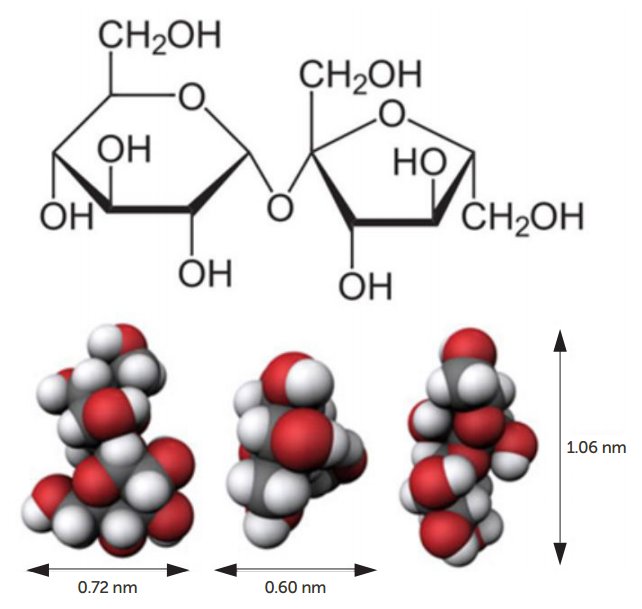

蔗糖（图 1）购� Fisher Chemical，经� ACS 结晶认证，S5-500，批� 173322，化学式 C12H22O11，分子量 = 342.2965 g/mol。使用过滤的去离子水制备 10% 体积的蔗糖溶液、�/p>

�? 蔗糖分子

所有测量均使用配置� 35 mW 激光二极管� APD 检测器� Nicomp Z3000 DLS 粒度分析仪（� 2）进行、�/p>

� 2. Nicomp Z3000 DLS 系统

3 仪器设置

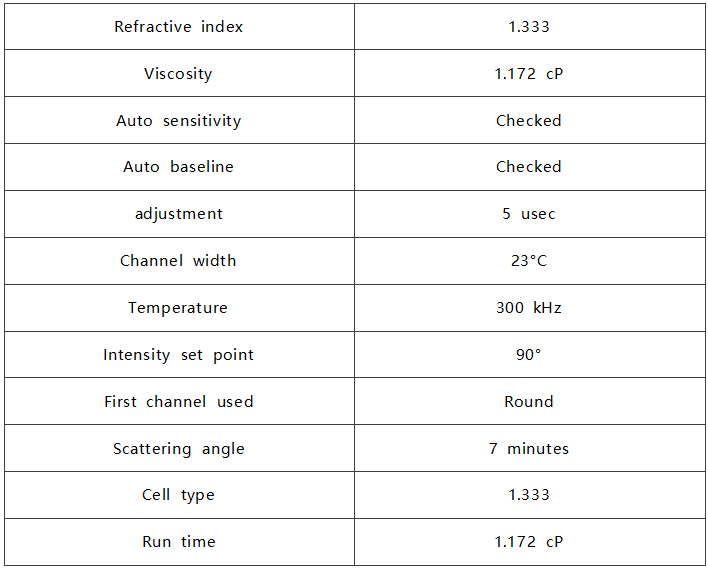

本研究中使用的典型测量设置如� 3 所示、�/p>

� 3. Nicomp 测量设置

注：所用粘度数据为 10% 蔗糖 1.172 cP。非稀释测量的准确 DLS 结果需要准确的粘度值、�/p>

4 结果：高斯分市�/strong>

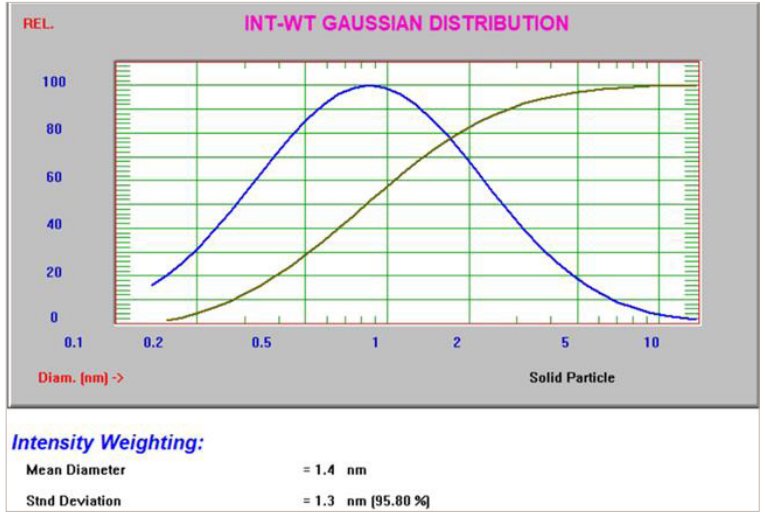

10% 蔗糖的高斯强度和体积结果3如图 4 所示、�/p>

� 4. 10% 蔗糖的强度和体积高斯结果

5 结果：NICOMP

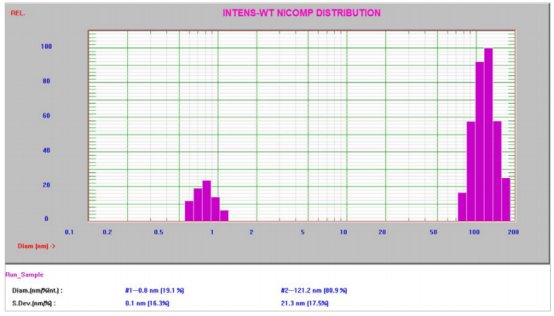

Nicomp 结果基于优化用于解析多模态分布的非负最小二乘算法。本研究中的所有结果均产生高卡方�?，表明存在多种模式�?0% 蔗糖� Nicomp 强度结果如图 5 所示、�/p>

� 5. 10% 蔗糖的强� Nicomp 结果� 5. 10% 蔗糖的强� Nicomp 结果

6 结论

Nicomp DLS 系统完全能够测量低至 1 nm 及以下的尺寸，支� 0.3 nm 的较低尺寸规格。其他已发表的文�?中也报道了约 100 � 200 nm 处较大的第二个峰，并且被认为是来自原材料和加工过程的杂质、�/p>
