STT-201A突起路标发光强度测量�?/strong>是由我公司所提供，如果你想进一步详细了解突起路标发光强度测量仪的价格、规格、工艺、性能、操作，请电话联系上海魅宇仪器设备有限公司。此产品保修期为一年。保修期内维修所产生的费用，除了有明确规定不属于保修范围的以外，其它包括元件费、工时费、差旅费及运输费等一切费用，均由我公司承担。我公司产品出厂时都会做严格检查或试机，所以出现质量问题的概率非常小。我公司坚持从细节做起，严把质量关，努力做到精益求精、�/p>

STT-201A突起路标发光强度测量�?/strong>配置９�/p>

1. 室内测量用底板一块；

2. 现场测量用方型孔黑板两块，入射角�?#946;2）分别为0���?��：�/p>

3. 突起路标校准块一块；

4. 充电器一台；

5. 出厂合格证一份、�/p>

概述９�/p>

是测量突起路标的主要性能指标－发光强度系数的仪器。该仪器适用于测光实验室、检测中心、交通管理部门和分路施工现场等；它还适用于突起路标生产厂对产品质量的检验。本仪器测量对象为矩形的突起路标、�/p>

该仪器设计的主要技术依据为我国国家标准GB 8416-87 � GB/T

3978-1994，GB/T 3979-1997 和GB/T 24725-2009。还参照了其他国家有关标准（如ASTM-810，ASTM-E 809，DIN 67520�?该仪器的探测器符合CIE（国际照明委员会（�/p>

标准光度观察者的要求，光源色温符合CIE 标准A 光源，仪器几何条件符合CIE技术文件第54 号的规定。故该仪器的技术条件与国际上相一致。仪器外形与部件的名称如图所示、�/p>

技术参�?

1、观测角�?#945;）：0.2���?.0��连续可调：�/p>

2、入射角（包�?#946;1 �?#946;2）：��1 �?#177;0���?#946;2分别�?#177;0���?#177;5���?#177;10���?#177;15���?#177;20��：�/p>

3、光源色温：2856K（符合CIE 标准A 光源）；

4、探测器：硅二极�?V�?#955;）修正（符合CIE 标准光度观察者）：�/p>

5、测量范围：0�?999 mcd?lx-1

6、电源：锂电池组7.4V（容量为12Ah（�/p>

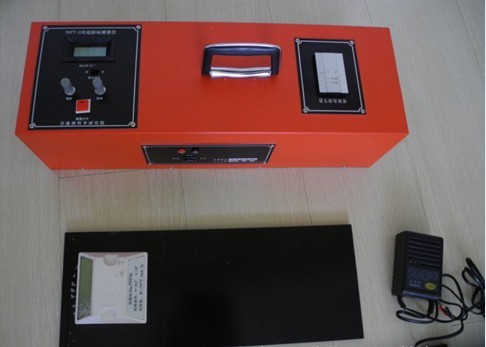

仪器外形与部件的名称如图所示：

1-主机 2-显示� 3-调零旋钮 4-显示开� 5-校准旋钮 6-测量开� 7-充电器插� 8-转换开� 9-观测角调节器 10-充电� 11-底板 12-入射角（��2）刻� 13-试样� 14-被测试样（或校准块）15-侧面松�/p>

测量步骤９�/p>

测量步骤如下９�/p>

1、充电：

测量前应将仪器充足电。充电方法如下：

1.1 首先将仪器转换开�?8)拨至充电位置，然后将充电器（11）接上交流电源（220V�?0Hz），再将充电插头插入电器插孔�?）上、�/p>

1.2 接好电源后，充电器上的指示灯显示红色，此时在进行充电，直至指示灯显示绿色为止，此时电池已充足了电、�/p>

2、零位调整：

测量时先调零，调整步骤如下：

2.1 在试样台�?4）上先不要放置被测试样（或校准块）；

2.2 将仪器主机放在底板（13）上，仪器主机前端两侧下部边缘上备有对准的凹槽标记，应与底板�?3）上两边的定位块对准，使其边缘对齐；

2.3 将转换开关（8）拨到测量位置，并将显示开关（6）置于“开”，显示器（7）即有数字显示；

2.4 按下测量开关（12）数显表�?）显示数字为零，若不为零，则转动调零旋钮�?）使数显表（7）显示数字为零，零位调整完毕、�/p>

3、仪器校准：

零位调整后，接着对仪器进行量值校准，校准时校准块的几何条件；观测�?#945;=0.2��；入射角��1=0���2=0��。校准步骤如下：

3.1 将主机从底板(13)上移开，在底板(13)的试样台(14)上放置校准块(15)，其被测面前端应与试样台(14)的凸起边靠齐：�/p>

3.2 转动试样台（14），使其刻线对准底板�?3）上的入射角刻度�?6）上�?（即��2=0��）；

3.3 将主机按2.2 条的方法重新放置到底板（13）上：�/p>

3.4 调节观测角调节器�?），�?.2��（即��=0.2��）；

3.5 按下测量开关（12），约预�?�? 分钟后观察数显表�?）的读数，待读数稳定后，即可读出发光强度系数� R。此值应与校准块所给定的值相等。若不相等，则需调节校准旋钮�?），使显示值等于校准块的给定值。此时仪器已校准完毕，即可进行测量、�/p>

4、室内试样测量：

测量时，先将被测试样放置在试样台�?4）上，调节所需的入射角��2 及观测角��。按下测量开关（12）。预热后数显表（7）中显示值，即为被测试样的发光强度系数� R。测量完毕后，松开测量开关（12），将显示开关（6）置于“关”，转换开关（9）拨至关闭位置、�/p>

5、室外现场测量：

5.1 测量前，仪器零位调整及校准步骤与上述2�? 条相同；

5.2 现场测量时，需使用两块备用的方形孔黑板，其中一块板入射角（��2）为0��另一块板入射角（��2）为5��：�/p>

5.3 测量步骤９�/p>

5.3.1 将入射角�?��的方形孔黑板的孔口套入被测突起路标块上；

5.3.2 将主机放在方形孔黑板上，方法�?.2 条所述；

5.3.3 调节观测角（��），使其�?.2��：�/p>

5.3.4 将转换开关（8）拨至测量位置，显示开关（6）置于“开”；

5.3.5 按下测量开关（12），观察数显表（7）中的显示值，预热稳定后，读出示值即为发光强度系数值R：�/p>

5.3.6 若测�?#945;=0.2���?#946;=5��。的发光强度系数值，则需使用入射角（��2）为5��方形孔黑板，其步骤同上；

5.3.7 若需测量其他条件下发光强度系数值，步骤同上：�/p>

5.3.8 测量完毕后，显示开关（6）置于“关”，转换开关（8）拨至关闭位置、�/p>
