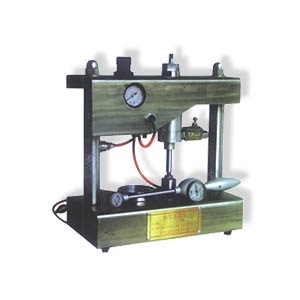

SYD-0754乳化沥青粘结力试验仪是由我公司所提供，如果你想进一步详细了解价格、规格、工艺、性能、操作，请电话联系上海魅宇仪器设备有限公司。此产品保修期为一年。保修期内维修所产生的费用，除了有明确规定不属于保修范围的以外，其它包括元件费、工时费、差旅费及运输费等一切费用，均由我公司承担。我公司产品出厂时都会做严格检查或试机，所以出现质量问题的概率非常小。我公司坚持从细节做起，严把质量关，努力做到精益求精、�/p>

SYD-0754乳化沥青粘结力试验仪适用范围９�/p>

本仪器用于测定乳化沥青稀浆封层混合料达到完全固化所需的时间，用以确定乳化沥青稀浆封层混合料施工后早期开放交通的时间。本仪器符合‘JYJ052-2000’标准中‘TO754-2000’的试验规范、�/p>

点击搜索电动土壤相对密度�?/p>

主要特点９�/p>

1。台式结构，携带方便，设计先进，美观大方：�/p>

2。既可以做室内试验，也可以在施工现场使用：�/p>

3。制作精良，使用方便，测试结果准确可靠、�/p>

技术参�?

1.压头：橡胶垫直径28.6mm，厚6.4mm　

2.测力板手：扭矩表大扭矩不小于350N.cm，传力杆直径8cm

3.圆型试模：①��60mm（内径）��6mm（高）②��60mm（内径）��10mm（高（�/p>

4.重量�?0KG

5.外形尺寸�?00x300x600mm

6.环境温度：≤35ℂ�/p>

7.相对湿度：≤85%

试验方法９�/p>

准备工作９�/p>

按要求的级配准备粗、细集料及填料，烘干、�/p>

称混合料总重500g放入拌锅，然后加入适量的睡拌匀，在加入定量的乳化沥青拌�?-3分钟、�/p>

将环形试模放置油毛毡上，将达到要求配比的稀浆混合料拌匀后立即导入试模钟并刮平。对细或中稀浆封层料选用6mm高试模，对粗封层料选用10mm高试模、�/p>

启动秒表，开始计时，等式样达到初凝后，将试件脱模，重新启动秒表、�/p>

试验步骤９�/p>

将初凝后的试件置于粘结力试验仪的气动橡胶垫下面，放置15分钟、�/p>

将气动橡胶垫底座压在试件上面，用自行车气筒或空气压缩机向仪器加压、�/p>

当仪器压力表达到0.72Mpa时，保持此压力，此时橡胶底座对试件的压力�?93Kpa、�/p>

达到压力并保持不变后，将测扭矩扳手测力表归零并套住气缸上端，�?.7-1秒内平稳、水平地扭转90-120度，并读取扭矩仪读数、�/p>

升起橡胶底座，并擦干净底部待下次测试、�/p>

此后每隔15分钟重复上述步骤、�/p>

当固化时间较长时，间隔时间可延长�?0分钟重复试验一次、�/p>

重复试验直至达到大扭矩，且此扭矩为定值时为止、�/p>

记录达到大扭矩时的时间即固化时间，固化时间加上初凝时间就是稀浆混合料的‘早期开放交通时间’、�/p>

试验报告９�/p>

报告应记述下列事项：

配制乳化沥青的乳化剂及沥青的品种，乳化剂用量，沥青含量、�/p>

矿料种类及级配、�/p>

乳化沥青稀浆封层混合料的固化时间、�/p>

注意事项９�/p>

仪器长期不使用，每半个月将活塞杆上下活动，如活塞过紧，需加润滑机油。测扭矩版搜也需每月转动几次、�/p>

装箱協�/p>

序号

1 主机 1�?/p>

2 试模 6�?/p>

3 扭矩扳手 1抉�/p>

4 说明� 1仼�/p>

5 合格� 1仼�/p>
