一、用途：

��200型振筛机适用于地质、冶金、化工、煤炭、国防、科研、砂轮、水泥、建筑等部门的化验和试验室中对物料进行筛分分析、�/span>

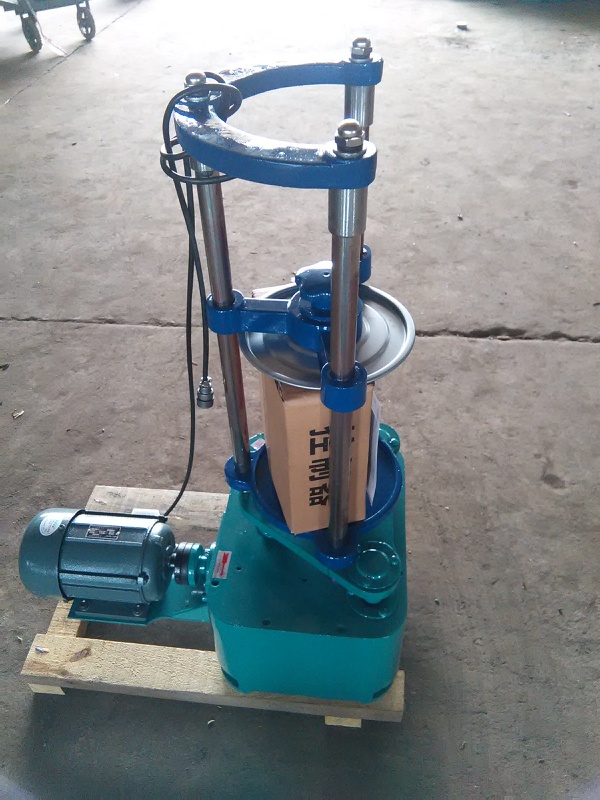

二、主要结构：

本机结构主要有机座、上盖、回转结构，震击机构，夹紧机构与套筛组成，具有体积小，重量轻，外形美观，装配自动停车装置，结构先进，性能良好，转幅度大，震击力强，筛选效果好，使用装夹套筛方便灵活等优点、�/span>

三、技术参数：

1、筛具直径—————————————–�span>200毫米

2、筛层叠高———————————————–�span>400毫米

3、回转半径———————————————–�span>12.5毫米

4、筛摇动次数——————————————–�span>221欠�span>/刅�/span>

5、震击次数———————————————–�span>147欠�span>/刅�/span>

6、上下震幅行程—————————————–�span>8毫米

7、定时范围———————————————–�span>0-60分钟

8、电机功率———————————————–�span>0.37千瓦

9、电压————————————————–�span>380V

9、转速———————————————–�span>1400�?span>/刅�/span>

四、工作原理：

本机有电动机通过传动轴，蜗轮付带动摆动架上的主偏心轴旋转，从而又连带动其他两个付偏心轴回转使整个筛组的摆动得到半径，也等于偏心距的平面园周摆动、�/span>

同时在同一台电动机带动另一对蜗轮付通过凸轮，顶杆装有筛组的摆动架，周期地顶起靠自重下落在机座的砧座上，使摆动架得到平面园周摇动的同时进行震击、�/span>

五、使用说明：

1、在安放分样筛时，应按照筛孔大小顺序迭放，同时另加一个筛子底盘、�/span>

2、将需要分析化验的物料倒入*上层的筛内盖好筛盖，然后按放在震筛机座内、�/span>

3、反时针旋转夹筛盘上的提手柄，将整个夹筛盘向下滑在套筛上，然后再顺时旋转夹筛盘上的提手柄，其内的顶杆轴夹紧支承套，将整套分样筛固紧、�/span>

4、将震筛机上的定时器旋扭拨到筛分所需时间打开电源开关。震筛机就会开始筛转式的工作、�/span>

5、初次工作时无上下震击，因电机倒转，请将电源线头调换一下、�/span>

6、工作结束后关闭电源、�/span>
