金属管浮子流量计主要由两大部分组成:传感器和指示器。传感器主要由连接法兰、测野/span>锥管、浮子和上下导向器组成;指示器主要由壳体、磁传动系统、刻?/span>

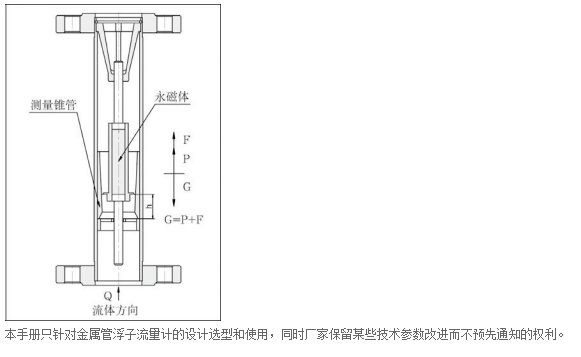

盘和电远传系统组成、/span>在垂直的锥形测量管内,有一可上下移动的测量部件—浮孏/span>(图 1),当流体自下而上通过锥形管时,浮子受到流体的作用力,沿锥形管吐/span>
上移动。当流体的流量增大时,浮子的位移量增大;反之,流体的流量减少时,浮子的位移量变小。也就是说,流体流量的大小,决定了浮子在测量管中的位置,仍/span>
而决定了浮子和锥形管之间环形面积的大小。当流体的流量保持在一个恒定的流量Q时,浮子也处于一动平衡状态,停留在锥形管中的一位置h,此时,浮子和锥彡/span>
管之间的环形面积保持恒定。浮子受到三个力的作用:浮子的重力G,浮子受到的浮力F,浮子受到流体的作用?nbsp;P,这三个?nbsp;达到平衡。根据流体动力学的柏?/span>
力方程、力平衡原理和流体连续性定律,可以计算出此时通过环形面积的瞬时流体流量,所以,金属管浮子流量计是采用可变面积测量流量的原理、/span>在浮子的内部+/span>
镶嵌一高性能**磁体,当浮子处于平衡位置时,在浮子周围形成一坆/span>匀而稳定的磁场。在锥形管的外面,安装一磁传感器,这样,就能将测野/span>管内浮子的直线位秺/span>
通过非接触形式传递到指示器中,通过检测和处理后, *终显示在挆/span>示器刻度盘上或输出相应的标准 4 20mA 电流信号、/span>
?nbsp;适用于小口径和低流速介质流量测野/span>
工作可靠,维护量小,寿命镾/span>
?nbsp;对于直管段要求不髗/span>
较宽的量程比 10:1
?nbsp;双行液晶显示,现场瞬?累积流量显示
指示器上有键盘,操作设置方便
?nbsp;全金属结构,适用高温、高压和强腐蚀性介?/span>
非接触磁耦合传动
?nbsp;可用于易燃、易爆危险场吇/span>
可选直流电源或电池供电方式
?nbsp;带有数据恢复,数据备份及掉电保护功能
多参数标定功?nbsp;
技术参?/strong>
流量计口 DN15,DN25,DN50,DN80,DN100,DN150(其它口径请与制造商协商(/span>
▱/span>流量范围 液体?.0?50000l/h 气体?.05?000m3/h(流量范围详?1页流量表(/span>
量程 10??0?(特殊)
精度 1.5 级,1.0 级(特殊(/span>
压力等级 DN15、DN25、DN50?.0MPa?* 20MPa?nbsp;DN80、DN100、DN150?.6MPa?*:DN80?0MPa;DN100?.4MPa;DN150?.0MPa(/span>
▱/span> |
介质温度 |
标准?30℃~+120℃,高温?20℃~350ℂ/span> |
▱/span> |
供电电源 |
24VDC?2?6VDC),220VAC |
▱/span> |
输出信号 |
4?0mADC(二线制),可附 HART 协议 |
▱/span> |
输出负载 |
500Ω?4V 供电时) |
▱/span> |
环境温度 |
就地型:-40℃~120 远传型:-30℃~60ℂ/span> |
▱/span> |
存储条件 |
温度?40℃~85 湿度:≤ 85% |
▱/span> |
连接方式 |
法兰连接,法兰标准:GB/T9119-2000,用户可指定(其它连接方式可与制造商协商(/span> |
▱/span> |
电缆接口 |
M20×1.5?/2 NPT |
▱/span> |
外壳防护 |
IP65 |
▱/span> |
防爆标志 |
本安型:Ex ia IICT6,隔爆型:Ex d IICT6 |
▱/span> |
压力损失 |
详见流量?/span> |
▱/span> |
介质粘度 |
DN15:η<5mPa.s DN25:?nbsp;?50mPa.s DN50~DN150:η<300mPa.s |
▱/span> |
接液材质 |
R1?04?Cr18Ni9Ti R0?16?Cr18Ni12Mo2Ti:/span> |
RL?16L?0Cr17Ni14Mo2Ti Ti:钛合金 RP:聚四氟乙烯内衬 |
