一、产品介绍：

标准测力杠杆是根据JJG157-93《小负荷材料试验机检定规程》和JJG 808-2014_标准测力杠杆有关示值检定用标准测力杠杆加荷法的要求而设计制造的，具有精度高、稳定可靠、使用简便等特点，是一种较为理想的力值计量标准器具、�/p>

二、技术参数：

杠杆基数负荷�?00N

杠杆额定负荷�?000N

测量范围�?00-5000N

力值误差：�?#177;0.1%

杠杆臂比�?4�?

三、结构原理介绍：

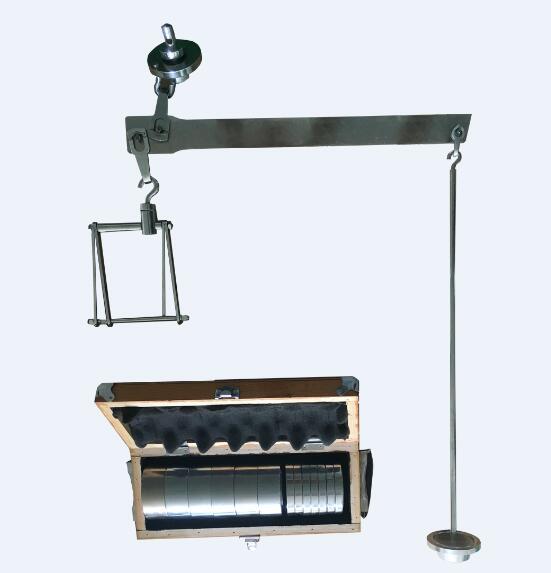

标准测力杠使用时将杠杆的上下夹头安装于被检试验机上，挂兰悬挂于力点吊耳上，启动试验机使杠杆平衡，便可产生基数负荷200N，由于杠杆臂比为14�?，因此挂兰上每增加一只砝码，启动试验机使杠杆恢复平衡后，试验机上便可增加15倍于砝码力值的负荷� 逐渐在挂兰上增加砝码，便可完成对试验机整个度盘的示值检定、�/p>

连接杠杆的上下夹头是根据试验机夹持器的形式而设计的，由于国内小负荷试验机型号较多，标准测力杠只配备了二种常用纺织强力试验机的夹头，对于其它型号的试验机用户如有需要可以给予单配。由于上夹头对杠杆基数产生影响，各种上夹头的重量必须*、�/p>

四、使用方法如下：

框形夹头用于YG026织物强力试验机，标准测力杠使用时将两框形螺杆和夹板分别安装于试验机上下夹持器上并拧紧螺帽使其固定。注意上夹头不要装反，保证杠杆支点对准试验机受力轴线。勾形夹头用于YG025缕纱强力试验机，使用时将勾子分别勾在试验机上下夹持器即可。勾形夹头用于YG031织物破裂试验机，横梁安装在布夹头的位置上并用销子与杠杆连接，同时卸掉反向架的螺钉将下夹头固定、�/p>
