产品概述

FSB型氟塑料合金离心泵，泵体采用金属外壳内衬聚全氟乙丙烯(F46)、�/p>

泵盖、叶轮和轴套用金属嵌件外包氟塑料整体烧结压制成型，轴封采用外装式波纹管机械密封，静环选用99%氧化铝陶瓷或氮化硅，动环采用四氟填充材料，耐腐耐磨，适用于输送GE浓度的硫酸、盐酸、醋酸、氢氟酸、硝酸、王水、强碱、强氧化剂、有机溶剂、还原剂等苛刻条件的强腐蚀性介质，强腐蚀装备之一。其具有结构紧凑合理、耐强腐蚀、密封性能严密可靠、工作稳定、噪声低、机械强度高、不老化、无毒素分解、维修方便、流道光滑、效率高，节约能源等优点。杜绝跑、冒、滴、漏，广泛应用于化工、制酸、制碱、冶炼、稀土、农药、染料、医药、造纸、电镀、电解、酸洗、无线电、化成箔、科研机构、国防工业等行业.

产品特点

FSB泵其具有结构紧凑合理、耐强腐蚀、密封性能严密可靠、工作稳定、噪声低、机械强度高、不老化、无毒素分解、维修方便、流道光滑、效率高，节约能源等优点。杜绝跑、冒、滴、漏，氟塑料合金泵广泛应用于化工、制酸、制碱、冶炼、稀土、农药、染料、医药、造纸、电镀、电解、酸洗、无线电、化成箔、科研机构、国防工业等行业�?nbsp; 氟塑料合金离心泵产品特点

FSB型氟塑料合金泵由泵体,叶轮,合盖,密封�?支架,泵轴,边轴�?吊紧螺栓,螺母,底板组成、�/p>

1、泵体：左右两边连接部分内埋钢质法兰圈各一只模压塑料合成金制成、�/p>

2、合盖右边一侧内埋一只不锈钢(1Cr18Ni9Ti)模压塑料合金而成、�/p>

3、叶轮：采用接轴连接方法，金属轴为优质钢精加工后外包塑料合成金模压而成，使叶轮与金属接轴牢固地结为一体，保证轴根与叶轮后部承受随旋转时的扭矩力，这样介质浸湿部分为塑料合金、�/p>

4、机械密封：采用WB2型、ST型不用冷却水可调式端面密封技术，由碳化硅、高纯度氧化铝陶瓷、填充四氟、石墨等材料制成、�/p>

型号意义９�/p>

50FSB-25L

50代表吸入口直�?mm)

FS代表介质过流部分为氟塑料增强合金

B代表离心泴�/p>

25代表扬程(m)

L代表托架连轴式（带底板）

产品用�?nbsp;

广泛应用于化工、制酸、制碱、冶炼、稀土、农药、染料、医药、造纸、电镀、电解、酸洗、无线电、化成箔、科研机构、国防工业等行业�?nbsp;

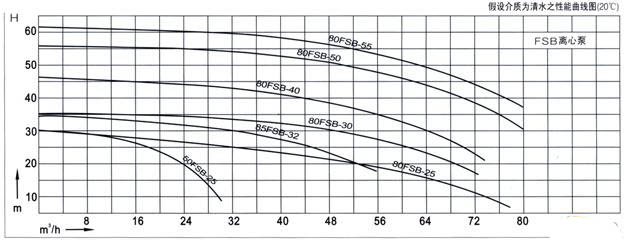

性能参数

型号

扬程 （m（�/span>

功率（kw（�/span>

汽蚀余量 （m（�/span>

进口

轴功玆�/span>

40FSB-20

20

ф32

3.0

3.0

40FSB-30

30

ф32

3.0

3.0

50FSB-25

25

ф32

3.0

3.0

50FSB-30

30

ф32

3.0

3.0

65FSB-32

32

ф50

5.5

3.0

80FSB-20

20

ф65

5.5

3.0

80FSB-25

25

ф65

7.5

3.0

80FSB-30

30

ф65

7.5

3.5

80FSB-40

40

ф50

11.0

3.5

80FSB-50

50

ф50

15.0

3.5

80FSB-55

55

ф50

18.5

4.0

100FSB-32

32

ф80

15.0

3.5

FSB-D系列氟塑料合金离心泵性能参数

型号

67

扬程 （m（�/p>

功率（kw（�/p>

汽蚀余量 （m（�/p>

进口

轴功玆�/p>

40FSB-15(d)

15

ф32

3.0

3.0

40FSB-20(d)

20

ф32

3.0

3.0

40FSB-30(d)

30

ф32

3.0

3.0

50FSB-20(d)

20

ф32

3.0

3.5

50FSB-25(d)

25

ф32

3.0

3.5

50FSB-30(d)

30

ф32

3.0

3.5

65FSB-32(d)

32

ф50

5.5

3.5

80FSB-25(d)

25

ф65

7.5

3.5

80FSB-30(d)

30

ф65

7.5

3.5

起动与停�?/strong>

1、往水泵内注足液�?引液)�

2、检查支架油室的油位是否在规定范围内、�/span>

3、检查电动机运转方向，查看泵的放置标记�

4、关闭出口阀门及压力表旋塞、�/span>

5、启动电机，打开压力表旋塞，慢慢打开出口阀门。当压力表指针指到需要的位置时，停止出水阀门大小的调整、�/span>

6、需要停车时，首先关闭出水阀，再切断电源�?nbsp;
