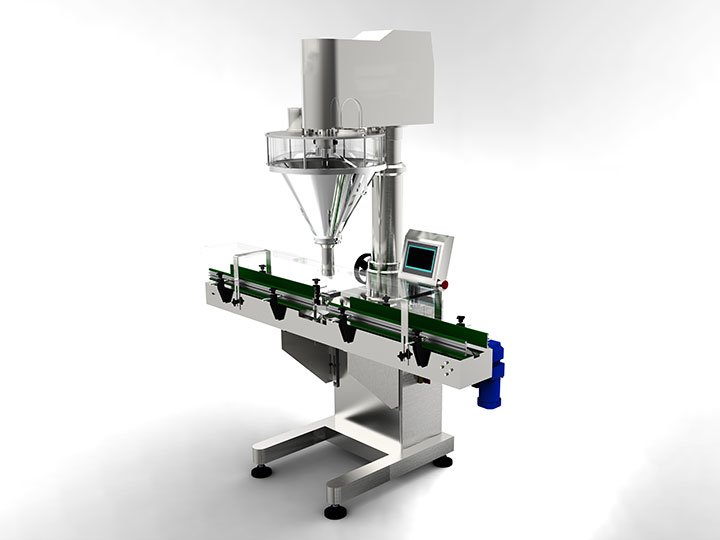

QZ-21C全自动罐装包装机

简介：该系列罐装机能完成喂罐、托罐、充填计量、称重选别等工作，可与其它设备配套组成整套罐装流水线，适用于充填眼影粉、闪粉、胡椒粉、辣椒粉、奶粉、米粉、蛋白粉、豆奶粉、鸡粉、咖啡粉、药粉、添加剂、香精香料等�

主要特征
全不锈钢结构；水平开启式料箱，清洗十分方便、�br/> 伺服马达及伺服驱动控制螺杆，性能稳定、�br/> PLC、触摸屏及称重模块控制、�br/> 配有位置合理的高度调节手轮，方便调整机头高度、�br/> 气动托罐装置，保证充填时物料不洒出容器外、�br/> 称重式计量方式，根据预先设定的重量进行快速和慢速充填，重量实时反馈，达到设定重量自动停止，优点精度高、�br/> 各种产品调整参数配方可储存，备后使用�?多储�?个配方、�br/> 更换螺旋附件，能够适应超细粉到小颗粒等多种物料、�/p>

---

主要参数

容器尺寸	φ50-150mm, H 50-300mm
罐装重量	10 � 5000g
罐装精度	� 500g，≤±1%；＞500g，≤±0.5%
罐装速度	15 - 40 bottles/min
电源	3P AC208-415V 50/60Hz
压缩空气	6 kg/cm20.05m3/min
整机功率	1.6Kw
整机重量	300kg
整机体积	2150×820×1800mm
料箱容积	50L

---

配置清单

序号	名称	型号规格	产地品牌
1	不锈钡�/td>	SUS304	中国
2	PLC		德国西门孏�/td>
3	触摸屎�/td>		德国西门孏�/td>
4	充填伺服马达	ECMA-C20807RS	台湾台达
5	充填伺服驱动�?/td>	B2721BW3450680	台湾台达
8	搅拌减速电朹�/td>	400W	台湾万鑫
9	电磁阀		台湾亚德审�/td>
10	托罐气缸	SDA40X15	台湾亚德兊�/td>
11	止罐气缸	MA20X25	台湾亚德兊�/td>
12	挡罐气缸	TN16X20	台湾亚德兊�/td>
13	过滤调压�?/td>	AFR-2000	台湾亚德兊�/td>
14	小功率电朹�/td>	120W 1300rpm Model: 90YS120GY38	台湾JSCC
15	减速机	Ratio:1�?6 Model: 90GK（F�?6RC	台湾JSCC
16	电源开兲�/td>	HZ5BGS	温州长信
17	断路�?/td>		施耐德
18	急停开兲�/td>		施耐德
19	滤波�?/td>	ZYH-EB-10A	北京中宇�?/td>
20	交流接触�?/td>	CJX2 1210	温州正泰
21	热继电器	NR2-25	温州正泰
22	直流继电�?/td>	MY2NJ 24DC	日本欧姆龘�/td>
23	开关电�?nbsp;		常州诚联
24	光电传感�?/td>	BR100-DDT	韩国奥托尼克�?/td>
25	料位传感�?/td>	CR30-15DN	韩国奥托尼克�?/td>
26	称重传感�?/td>	5KG	梅特勒托利多

---

工作原理

罐子进入输送带，罐子随链板向前移动，当罐子被探罐光电感应到后，止罐汽缸动作，将罐子限位，然后托罐汽缸动作将罐子托起，伺服电机动作，带动螺旋将物料填充到罐子中，在下料的过程中，螺旋先快速旋转下料，快接近目标重量时再慢速加料，当称重传感器检测以达到设定的重量时螺旋停止旋转，气缸复位，完成一次计量包装、�br/>

---

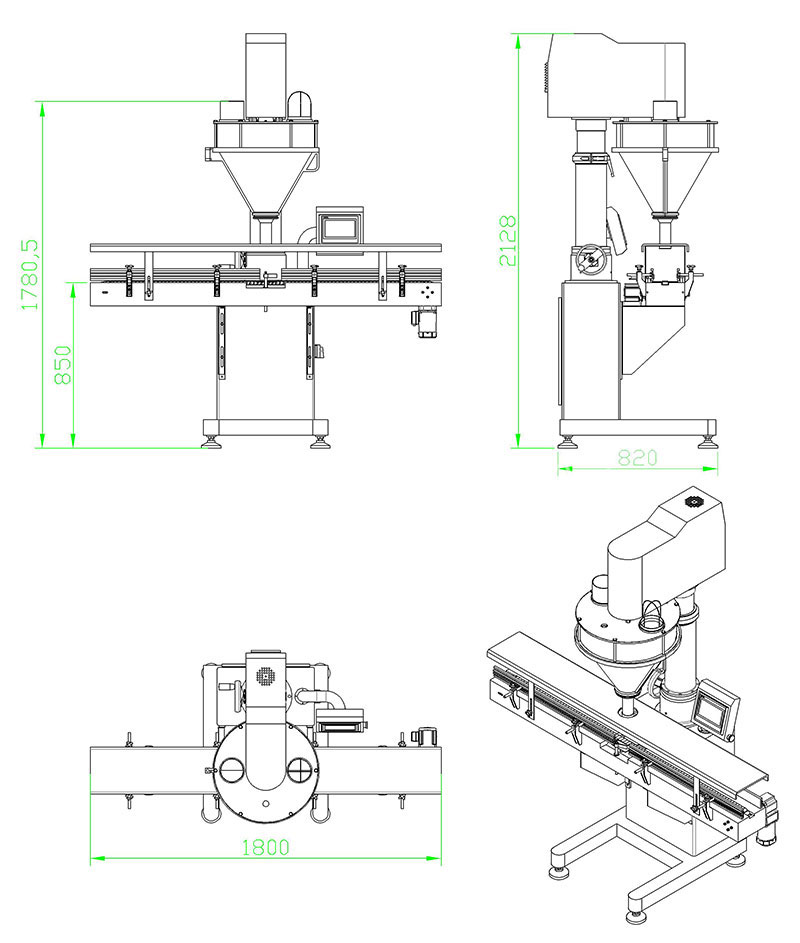

整机尺寸
