化学反应器用温度传感器介绍：

对于一个化工企业来说， 化学反应装置一般是核心生产装置� 为了确保化学反应装置的反应过程可控，就必须对反应过程进行监控。那么反应温度的监控就是*直接�?重要的手段、�/p>

赛新自动化生产的反应器多点热电偶/热电阻（TRMP/TCMP）能够直接测量反映化学反应器内温度变化，提供快速而且准确的信号给控制（DCS）和安全（SIS）系统、�/p>

同时，为了确保反应器的安全运行，在反应器表面会加装表面热偶产� （TCSF），这个主要是确保反应器的安全运行，如果有任何区域出现异常升温现象（热点），反应器需要及时停车、�/p>

对于一些精细化工的化学反应过程，常会用到列管式反应器（固定床反应器），反应器列管内空间狭小，同时又需要非常多的测量点保证监测的完全性，赛新自动化提供的迷你多点热偶产品（TCMM）可以在6mm的温度探杆内*多提�?0个测量点的能力， 这可以保证列管式反应器内部反应温度曲线有完整体现、�/p>

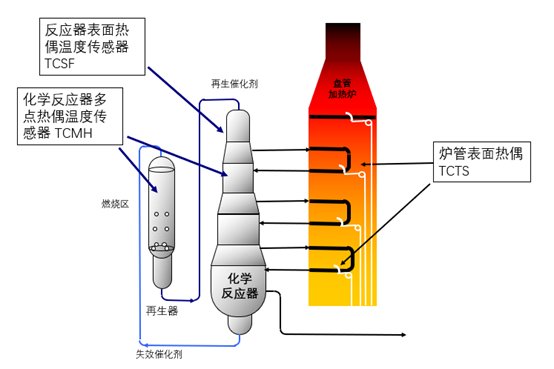

对于炼油行业� 非常重要的装置是加氢装置，包括加氢裂化，加氢精制，渣油加氢，柴油加氢，连续重整，催化裂化等反应装置，以及附属的连续再生装置。这些装置都会有高温，高压的工况，同时会有极其危险的氢气作为反应原料，他们对化学反应的稳定性控制要求极高、�/p>

加氢装置的多测温点热偶就是监控这些装置运行状�?重要的传感器。它需要在高温高压的环境下长期稳定地工作� 赛新自动化的TCMH加氢装置多点热电偶（柔性多点）可以提供双倍于普通热偶壁厚的偶材，偶材的外保护管材质可以是：347/321/Inconel600等耐高温高压材质，以及带二次保护腔体的耐高压防漏设计，这些设计可以**满足加氢装置高要求的工况。公司还可以提供反应器内定制化设计的安装支架解决方案以及项目执行期间的现场安装服务、�/p>

同时，在物料进入反应器之前，物料需要在加热炉内预热 我司提供的炉管表面热�?高温炉管壁热电偶（TCTS），可以精准地检测加热炉内辐射区和对流区高温环境对盘管进行加热时的盘管表面温度� 盘管表面温度的趋势可以预判盘管内物料结焦情况，进而推算盘管的使用寿命，以及清焦的时间节点、�/p>

TRMP = Thermoresistance Multipoint （多点热电阻（�/p>

TCMP = Thermocouple Multipoint （多点热电偶（�/p>

TCSF = Thermocouple Surface Measuring （反应器表面热偶（�/p>

TCTS = Thermocouple Tube SKIN senser (炉管表面热偶)

TCMM = Thermocouple Mini Multipoint （迷你多点热电偶（�/p>

TCMH = Thermocouple Multipoint Hydro Application （加氢装置多点热电偶（�/p>

TCMP/TRMP 套管型多点温度计９�/strong>

TRMP/TCMP 是化学反应器内反应温度监控多点热电阻/热电偶， 他们一般是有一个护套保护的，能够测量反应器内多个高度位置的温度情况的传感器。这类传感器可以是用双金属弹簧将探头支撑到护套内壁上，也可以使是使用支撑将探杆支撑在护套内部，也可以使用内部钢管将传感器做成可抽芯式、�/p>

化学反应器用温度传感器的点数设计可以�?点到54个测量点，探杆的直径可以�?mm~10mm. 测量敏感元件可以是热阻的Pt100, Pt1000, 也可以是热偶，比如K型，N型或其他型号、�/p>

此类多点产品可以做成二次保护腔体的设计，二次密封部分可以是焊接式，也可以是承压卡套式连接� 赛新自动化可以提供承压护套管、�/p>

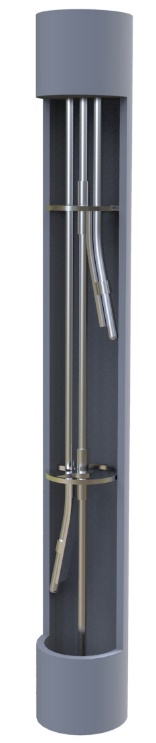

TRMP-C1 / TCMP-C1 O型支撑式多点皃�/strong>特点与优劾�/strong>９�/h4>

1. 采用双金属弹性设计，加热之后，探杆端部会向外侧弯折，确保传感点与管壁接触，确保测量的准确性和提高热响应速度、�/p>

2. 无需超长木箱运输，降低运输费用，提高运输灵活性、�/p>

3. 无需使用超高的吊机将传感器吊装到至少2倍传感器长度的高度，可盘卷状将传感器安装入弯折的超长护套管、�/p>

4. 可以提供二次保护腔体，提高传感器的安全性能

5. 可以提供吹扫设计功能，防止传感器被护套管内的有害气体污染，提高寿命。（有害气体可能是海边的氯化物，可能是反应器内渗入的氢气）、�/p>

TRMP-C2 / TCMP-C2 导热块式多点特点与优劾�/strong>９�/h4>

1. 传感器插入大保护套管内的小导管，温度传感器可在线更换、�/p>

2. 小导管端部有导热块，提高温度准确性和热响应速度、�/p>

3. 套管可以提供各种适应介质的材料，�?16SS, 347, 321, Inconel600, Inconel800, Inconel625, Monel, HC276等等、�/p>

4. 可以提供二次保护腔体，提高传感器的安全性能、�/p>

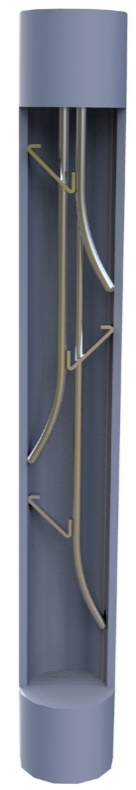

TRMP-C3 / TCMP-C3 双金属弹簧式多点皃�/strong>特点与优劾�/strong>９�/h4>

1. 采用双金属弹性设计，加热之后，探杆端部会向外侧弯折，确保传感点与管壁接触，确保测量的准确性和提高热响应速度、�/p>

2. 双金属弹�?*工作温度可到650摄氏度、�/p>

3. 在室温的时候，探杆可以从保护管内自由插拔、�/p>

4. 套管可以提供各种适应介质的材料，�?16SS, 347, 321, Inconel600, Inconel800, Inconel625, Monel, HC276等等、�/p>

5. 可以提供二次保护腔体，提高传感器的安全性能、�/p>

TCMP/TRMP 套管型多点温度计的典型安装方式：

TCMM迷你多点热偶产品９�/strong>

列管式固定床反应器一般是精细化工常用反应器。列管内空间狭小，介质在经过列管的时候，可能反应会很剧烈，需要在列管内放置多个测量点、�/p>

一般在6mm的探�?内，放置6~30个温度测量点。传感器长度一般为6米左右， *长可�?5米、�/span>

现场安装图片

TCMH加氢装置反应器用柔性多点热偵�/strong>

对于炼油行业� 非常重要的装置是加氢装置，包括加氢裂化，加氢精制，渣油加氢，柴油加氢，连续重整，催化裂化等反应装置，以及附属的连续再生装置。这些装置都会有高温，高压的工况，同时可能会有极其危险的氢气作为反应原料，他们对化学反应的稳定性控制要求极高、�/p>

加氢装置的多点热偶测量就是监控这些装�?重要的传感器。需要在高温高压的环境下长期稳定地工作� 赛新自动化的TCMH多点热偶可以提供双倍于普通热偶壁厚的偶材�?47/321/Inconel600等耐高温高压外护管材质的偶材，带二次保护腔体的耐高压设计，**满足这些高要求的工况、�/p>

公司还可以提供适合反应器内定制设计安装的支架解决方案、�/p>

传感器点位图

产品设计图：

产品外形９�/p>
