产品简今�/div>

拓顿板式换热�?/span>产品介绍９�/span>

板式换热器是由框架、传热板片组及夹紧螺栓等主要部件组装而成的一种较高效率的换热器、�/span>

换热器框架包括一个活动压紧板和一个固定压紧板，由上导杆与下导杆支承，在另端有一支柱。两种介质经固定(或活�?压紧板上法兰孔流入由波纹板片组成的各自通道，热交换后介质再由固�?或活�?压紧板上的法兰孔流出。同定压紧板、活动压紧板、支柱及导杆均为低碳钢。考虑到用户的多种使用要求，框架设计有多种型式，主要有双支撑框架式和常用的落地式等、�/span>

传热板片是板式换热器的核心部件之一。拓顿换热器所使用的波纹板片通过压制成型＋�/span>选用合理的波纹设计来增加板片有效传热面积，使流体顺波纹通过时形成湍流，以强化传�?/span>过程。在波纹板片的密封槽上装有密封垫片，密封垫片设计成双道密封结构，并且有信号孔。密封垫片可根据不同的流体和操作温度选用不同的胶种、�/span>

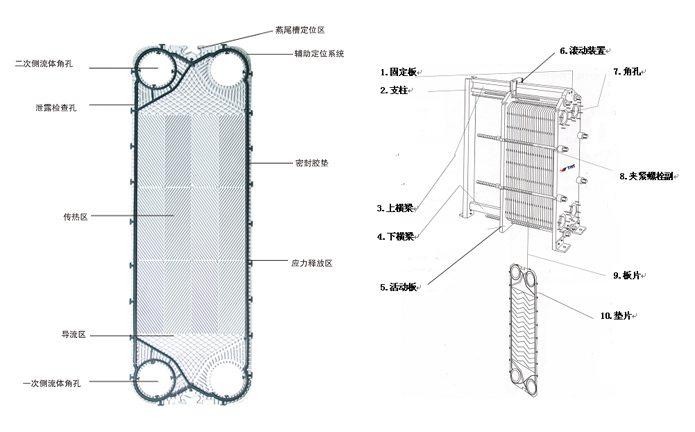

板式换热器结构图

拒�span style="font-size: 16px;">顿板式换热器的主要规格及参数表：

BR、AU、AN、AS、AM 系列

连接尺寸: DN32－DN500

设计较大流量: 4500m3/h

较大热负荶� 60MW

对数平均温差: 0.5~1.0ℂ�/span>

板片厚度� 0.4�?.5�?.6�?.7mm

较大设计压力: 3.5MPa

应用领域：钢铁、有色金属、发电、化工、船舶、制药、乳液、啤酒、饮料、油脂、暖通、制冷、集中供热等

胶垫材料: NBR、HNBR、EPDM、HEPDM、VITON

板片材料: 不锈钢AISI304�?16�?16L、钛、哈氏合金、镍和钼

产品型号	接管口径（mm（�/span>	组装片数	高度（mm（�/span>	宽度（mm（�/span>	纵向孔距（mm（�/span>	横向孔距（mm（�/span>	单片换热面积（㎡（�/span>
TDBR0.11	50	10-120	666	250	565	152	0.11
TBR0.15MD	65-80	10-200	758	250	600	140	0.15
TDBR0.25	80	20-200	978	328	840	190	0.25
泰勒025油冷	68	20-200	997	330	870	200	0.25
TDBR0.36	125	20-150	1184	425	1000	210	0.36
TDBR0.5S	150	40-360	1204	500	1020	298	0.5
BR0.5ZH	200	40-360	1150	610	878	340	0.5
BR0.65ZH	200	50-310	1450	610	1178	340	0.65
BR0.85ZH	200	50-400	1750	610	1478	340	0.85
TDBR1.0	250	50-500	1735	740	1408	420	1.0
TDBR1.3	250	100-500	2075	740	1670	420	1.3
TDBNR1.45	300	100-500	1852	1000	1446	596	1.45

产品型号	接管口径（mm（�/span>	组装片数	高度（mm（�/span>	宽度（mm（�/span>	纵向孔距（mm（�/span>	横向孔距（mm（�/span>	单片换热面积（㎡（�/span>	**流量（m³/h（�/span>
AM3	32	10-100	470	180	357	60	0.03	15
AU05	50	10-160	800	335	575	142	0.1	45
AM6	50	12-280	920	320	640	140	0.14	45
AM6M	50	12-200	920	320	640	140	0.12	45
AU10L1	100	12-260	1165	510	720	235	0.26	170
AU10L2	100	12-240	1490	510	1045	235	0.4	170
AN10M	100	12-320	1950	500	1444	225	0.53	170
AM10M	100	12-180	1069	470	719	223	0.21	170
AU15L1	150	12-260	1552	620	1019	285	0.43	380
AU15L2	150	12-200	1989	620	1448	285	0.67	380
AN15L1	150	12-280	1552	620	1019	285	0.43	380
AN15L2	150	12-280	1989	620	1448	285	0.67	380
AS20	200	12-260	1320	750	697	347	0.28	680
AU20	200	12-280	2177	830	1466	412	0.93	680
AN20	200	12-410	2210	765	1532	342	0.85	680
AS25	250	12-400	1501	900	814	420	0.4	1060
AU25L1	250	12-420	2292	890	1476	439	1	1060
AU25L2	250	12-380	2755	890	1939	439	1.4	1060
AN25L1	250	12-420	2484	890	1668	428	1.16	1060
AN25L2	250	12-380	2766	890	1950	428	1.4	1060
AMX25M	250	12-390	2744	927	1939	439	1.48	1060
AMX25B	250	12-450	2744	927	1939	439	1.5	1060
AN30L1	300	12-800	2024	1010	1134	490	0.76	1600
AN30L2	300	12-800	2570	1010	1620	490	1.24	1600
AN30L3	300	12-800	3089	1030	2106	490	1.72	1600
AN35L1	350	12-800	2128	1170	1082	565	0.73	2100
AN35L2	350	12-800	2472	1170	1426	565	1.12	2100
AN35L3	350	12-800	2816	1170	1770	565	1.51	2100
AN40L1	400	12-800	2329	1373	1268	738	1.18	2800
AN40L2	400	12-800	2829	1373	1768	738	1.82	2800
AN40L3	400	12-800	3249	1373	2188	738	2.46	2800
AN45L1	450	12-800	2469	1373	1344	684	1.18	3500
AN45L2	450	12-800	2929	1373	1804	684	1.82	3500
AN45L3	450	12-800	3389	1373	2264	684	2.46	3500

说明：以上数据仅供参考，具体数据指标以实际产品图纸为准、�/span>

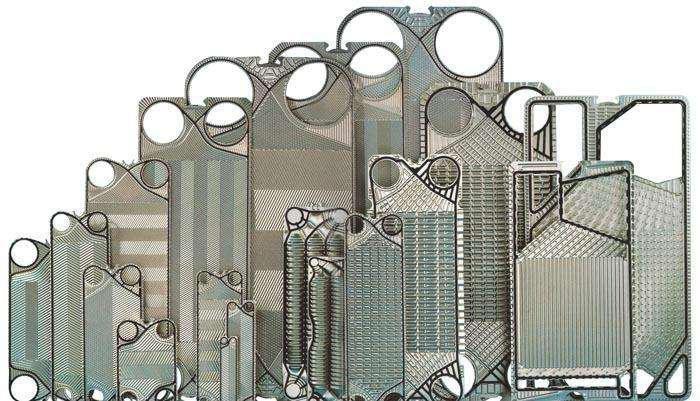

拓顿板式换热器板片介绍：

拓顿的换热器板片，采用热混合技术，可以综合换热器的传热和压降，使其运行在较好的工作点。内旁通，双流道技术和不等流通截面积装配为两侧介质流量相差较大的工况提供�?*的解决方案。拓顿板式换热器有BR、AU、HN、AS、AM等几大系列百余种板型。各种型号都有深波纹、浅波纹、大角度、小角度等，完全确保满足不同用户的需要，特殊工况可按用户需要专门设计制造、�/span>

拓顿换热�? alt=

另外，拓顿除了可以供应以上知名厂商的换热片之外，拓顿还拥�?000T�?000T�?8000T等多种型号的板式换热器板片压机，可以精准、快速地生产DN30到DN450的换热器板片。同时还拥有覆盖国内�?00多种换热器板片的模具型号，可以为各种型号的换热器提供优质的板片配件、�/span>

拓顿换热�?/span>板片材质和用途介绍：

材质	应用
不锈钢SUS304 SUS316L	净水、河川水、食物油、矿物油
工业纯钛及钛钯合金Ti tanium and Pal ladium	海水、盐水、盐化物
哈氏合金Hadtelloy Alloy	浓硫酸、盐酸、磷酷�/span>
镍Nickel	高温高浓度苛性钠

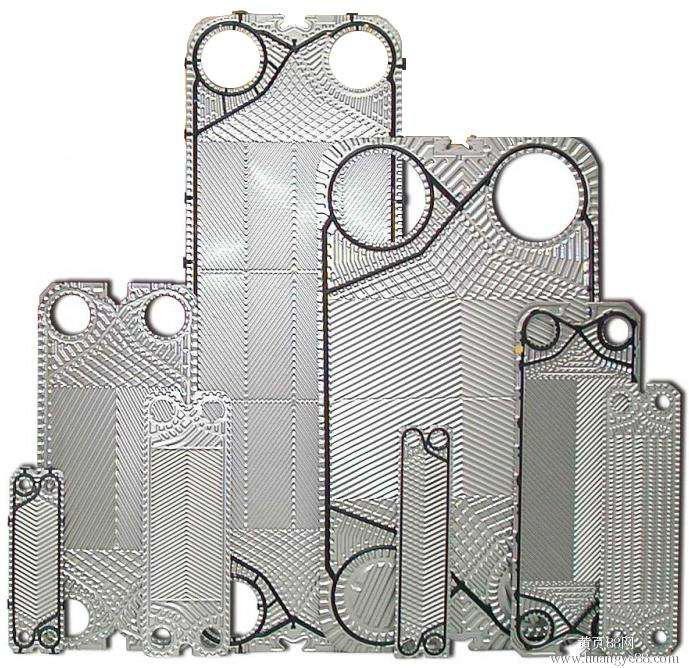

拓顿板式换热器密封垫片介绍：

换热器垫�? alt=

拓顿是国内可进行独立研发板式换热器胶条技术的企业之一，目前拥�?2台硫化机用于板式换热器胶条的生产。拓顿坚持选用欧洲进口原材料并经公司自行研发生产的较高质量的换热器密封垫作为配套密封垫，保证了拓顿板式换热器的长时间运行寿命及运行可靠性。可以根据客户提供的图纸、样垫或板片，定做不同型号的换热器垫片、�/span>

拓顿换热�?/span>密封垫片材质和使用工况介绍：

材质	应用	工作温度
丁腈橡胶NBR	水、海水、矿物油、盐氳�/span>	-15�?30ℂ�/span>
高温橡胶BNBR	高温矿物油、高温水	15�?40ℂ�/span>
三元乙丙EPDM	热水、水蒸气、酸、碱	-25�?50ℂ�/span>
氟橡�?nbsp;Viton／Fluorine Rubber	强酸、强碱、矿物油、润滑脂和燃油等	5�?00ℂ�/span>
氯丁橡胶NEOPRENE	酸、碱、矿物油、低分子量脂烂�/span>	35�?30ℂ�/span>
硅橡胶Silicon Rubber	高温和某些腐蚀性介�?/span>	65�?00ℂ�/span>

拓顿板式换热器的技术优势和设计理念９�/span>
·传热系数高：采用特殊波纹设计的传热板片，可以使流体在极低的流速下产生强烈的湍流，而湍流的自净效应又可以防止污垢的堆积，因此板式换热器为管壳式换热器传热系数的3-5倍、�br/> ·结构紧凑：在相同换热量的前提下，板式换热器占用的空间仅为管壳式的1/2一1/3、�/span>

·可调整性强：只需增加和减少板片即可满足工艺过程改变的需求、�br/> ·经济性：板片密封垫片可采用免粘贴搭扣形式，相同换热量的前提下相较管壳式换热器投资少、运行费用低、维修费用低。易于洁洗维修、�/span>

板式换热器品牌代理：

作为专业的板式换热器板片生产商和销售商，拓顿板式换热器不仅拥有齐全的品种，多样的型号，还可提供国内外知名品牌（包括：阿法拉�?AlfaLaval、艾克森ACCESSEN、安培威/APV、基伊埃/GEA、传�?TRANTER、桑德斯/SONDEX、风�?FUNKE、维卡勃Vicarb等）的全部常用型号的板式换热器板片和密封垫、�/span>

供应目录:

厂家/Maker	型号/Model
阿法拉伐Alfa Laval	M3、M6、M6-D、M6M、M6MC、M10B、M10M、M15B、M15M、M15MC、M20M
	M20B、MX25B�?nbsp;MX25M、M30、TS6、TL6B、TS20、TL10B、TL10P、T20B、T20M
	T20P、TL35B、P16、P26、P36、AK20、JWP26、JWP36、M6MW、M10BW�?nbsp;MK15BW
安培�?斯必克APV/SPX	H17、N35、N50、J060、J092、J107、J185、B063、A055、A085、Q080
安培�?斯必克APV/SPX	Q030、Q055、R8G1、A145、TR9L4、TR9L3、TR9L2、TR9L1、SR14GD
基伊埃GEA	VT04、VT10、VT20、VT40、VT80、VT405、VT2508、N40、FA184、NT50、NT100T、NT100M
基伊埃GEA	NT100X、NT150S、NT150L、NT250S、NT250M、NT250L、NT350S�?nbsp;NT350M、NT500
传特TRANTER	GC008、GL13、GC16、GX18、GX26、GX42、GX51、GX60、GX64、GX85、GX91
传特TRANTER	GX100、GX140、GX145、GX180、GC16、GC26、GC42、GC51
桑德�?桑德克斯 Sondex	S1、S4、S4A、S7A、S8、S8A、S9A、S14、S14A、S17、S19A、S20A、S21A
	S22A、S31A、S22、SW26、S37、SW40A、S41、S41A、S42、S42A、S62、S43
	S47、SN51、S52、S64、S65、S81、S100、S121、SF123、SF160
维卡勃Vicarb	V4、V8、VU8、V13、V20、V28、V45、V60
艾克�?br/>ACCESSEN	AU3、AU5、AS6、AU8、AU10L1、AU10L2、AU15L1、AU15L2、AU15M、AU20、AU20M
	AN5、AN10L1、AN10L2、AN10M、AN15L1、AN15L2、AU25L1、AU25L3
	AN20、AN25L1、AN25L2、AN30L1、AN30L2、AN30L3、AN30L4
	AN35L1、AN35L2、AN35L3、AN35L4、AN40L1、AN40L2、AN40L3、AN40L4
	AN45L1、AN45L2、AN45L3、AN45L4、AS20、AS25、AC190、AC230、AP20、AP25、AP35

应用领域９�/span>

(1)蒸汽冷凝：应用范围包括：生物乙醇、糖和小型发电站、�/span>专为真空条件下的蒸汽冷凝而设计、�/span>

(2)暖通空调：因其较高效的换热效果，而广泛用亍�/span>暖通空谂�/span>领域。已达到与AHRI认证同样的技术标准，因此能确保较好的性能、�/span>

(3)升膜板式蒸发器量系列：主要运用于炼糖、甜味剂、生物乙醆�/span>咋�/span>腐蚀剁�/span>的蒸发系统内。同样也可以作为热虹吸管再煮锅使用、�/span>

(4)食品安全：适用亍�/span>乳制品、食品、饮斘�/span>和其它卫生应用、�/span>

(5)工业生产：适用亍�/span>船舶、电力、化工、油脂冷却升�?/span>等各种类型的工业作业、�/span>
