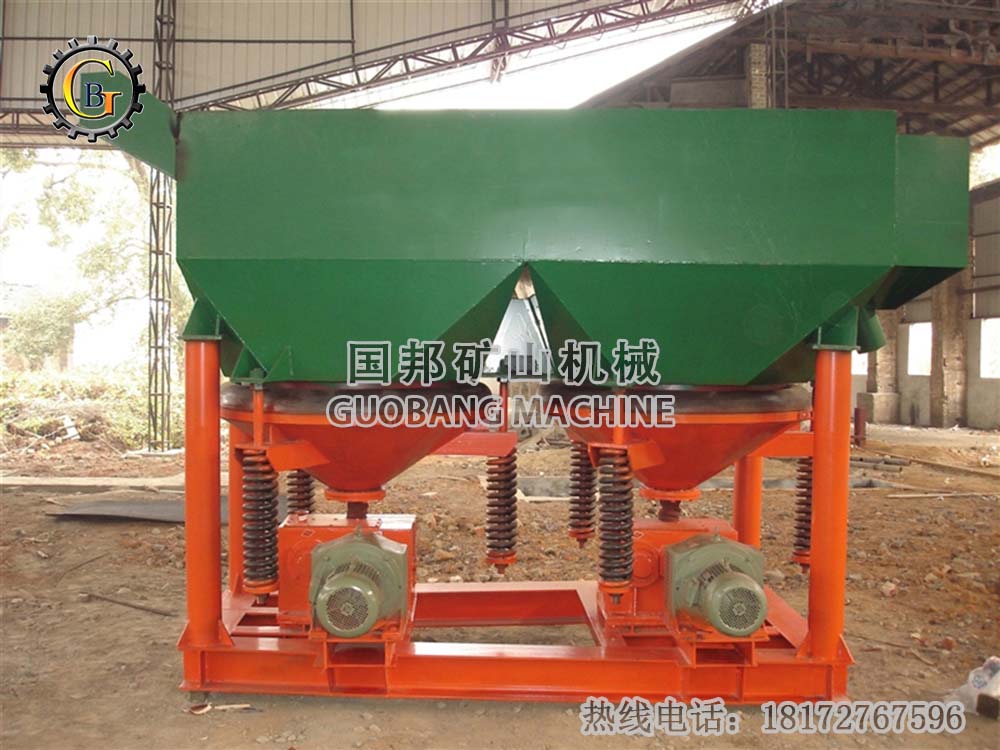

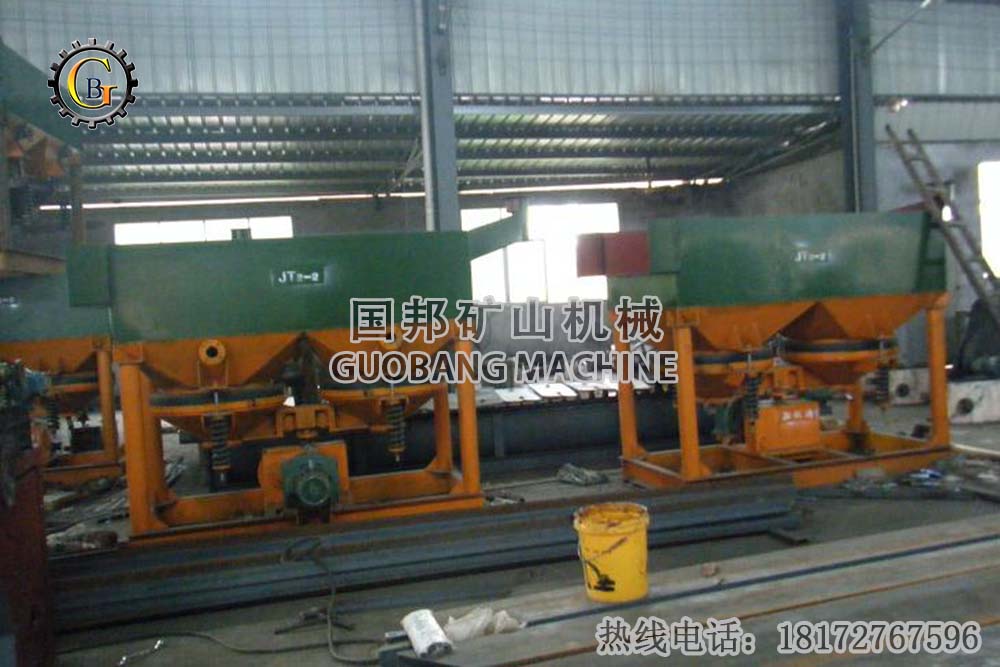

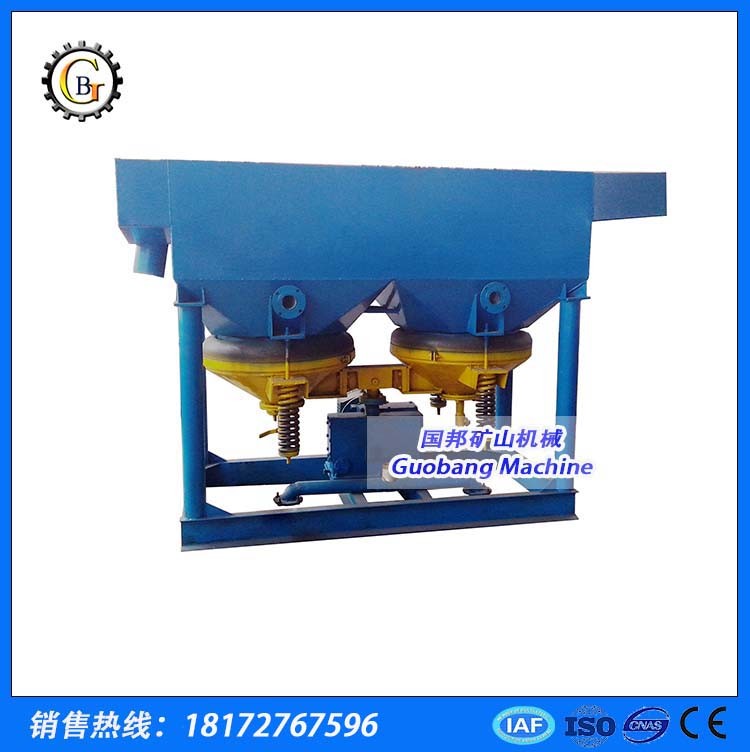

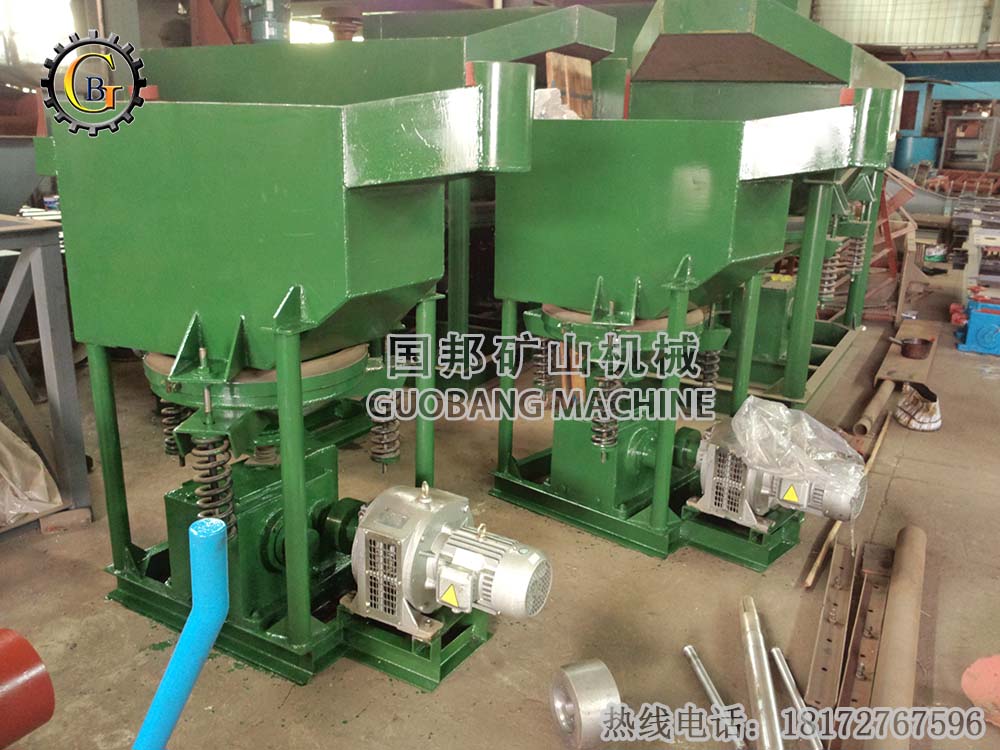

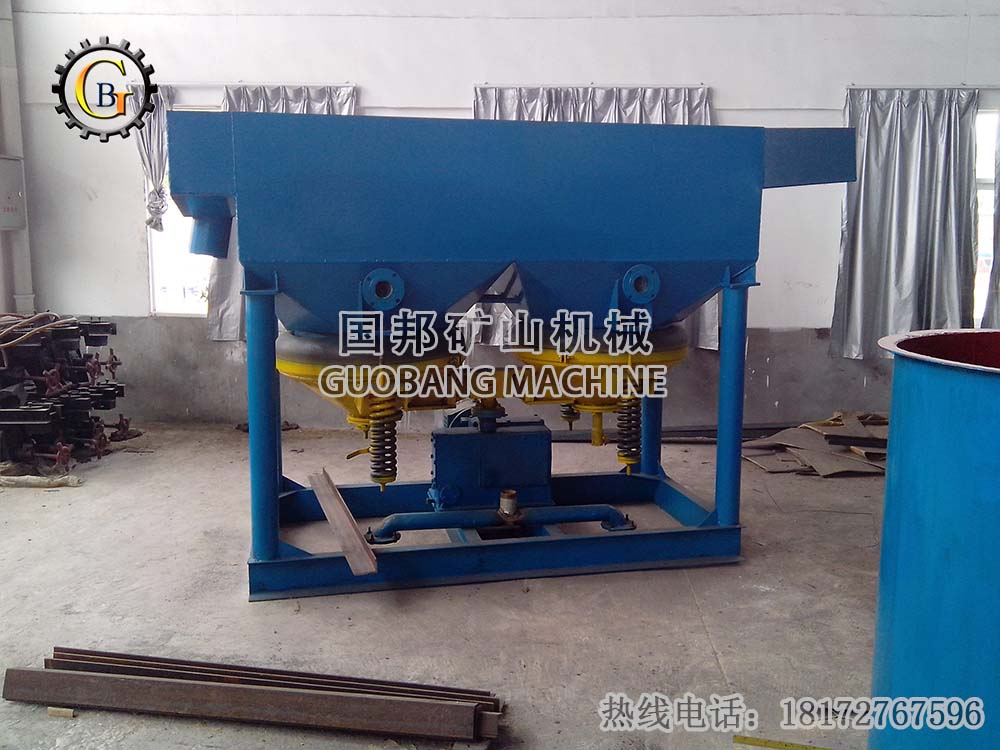

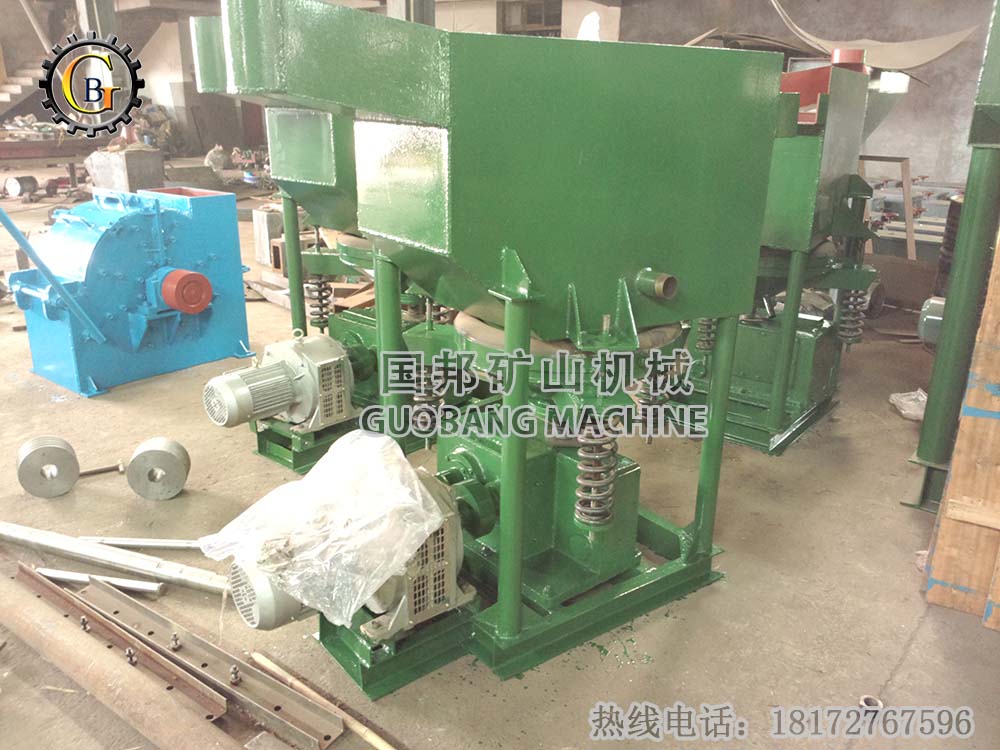

锯齿波跳汰机

锯齿波跳汰机是现代重选设备之一，由于其处理能力大，选别粒度范围广，操作维护简单，作为粗选或精选被广泛用于选别金、锡、钛、赤铁、铁矿、煤等矿物，特别是在锰矿选矿领域中得到了广泛应用、�/span>

传统的跳汰机多为圆周偏心驱动，其跳汰脉动曲线多为正弦波形，由于隔膜运动产生的上升、下降水流速度和作用时间基本相同，因此，不利于跳汰床层松散及矿粒按比重分层，从而影响了设备的选别比和回收率、�/span>

锯齿波跳汰机是根据跳汰床层理论分层规律，在传统跳汰机基础上进行研制和改进的一种节能重选设备，其跳汰脉动曲线呈锯齿形，使上升水流快于下降水流：上升时间短、下降时间长；克服了正弦波，脉动曲线跳汰机产生的上升、下降水流和作用时间相同的缺陷，增强了床层的松散度，缓解了吸入作用，使矿物中的重矿粒得到充分沉降，大大提高了设备的选别比能力和回收率。其与正弦波跳汰机对比分别提高：Sn 3.01%�?/span>W 5.5%�?/span>Pb 1.63%�?/span>Zn 2.04%；耗水量减尐�/span>30%-75%，占地面积减尐�/span>1/3，且冲程可调整，由于采用电磁调整电机进行拖动使冲次可无级调节。其性能达到国内**，是目前较理想的节能重选设备之一、�/span>

垊�/span>叶�/span> 性能参数	JT5-2 （矩形）	JT4-2 (矩形)	JT3-1 (梯形)	JT2-2(矩形) (JT1070)	JT1-1 (梯形)	JT0.57-1 (梯形)
每台室数	2	2	1	2	1	1
冲程(mm)	15-25	6.5-20	10-20	12-17	8.5-12	8.5-12
冲次(欠�/span>/min)	80-120	80-120	80-120	80-180	80-180	80-180
筛网总面�?/span>(m2)	4－�/span>86	4.33	3.3	2.28	1.04	0.57
处理能力(t/h)	12-20	10-15	6-10	8-15	4-10	1-2.5
给矿粒度(mm)	；�/span>10	；�/span>10	；�/span>10	；�/span>15	；�/span>10	；�/span>6
筛下补水野�/span>(m³/h)	1-3	1-2	1-3	1-3	1-3	1-3
电机功率(kw)	5.5×2	7.5	5.5	3	2.2	1.5
外形尺寸(mm)	3670×2360×3050	3600×1850×2600	3180×2000×2030	3225×1550×2150	1822×1190×1915	1560×820×1550
重量(t)	5.2	4.6	3.2	1.6	0.9	0.61
备注	以安装形式分左式和右弎�/span>
