产品详情９�/strong>

触摸屏导甴�/strong>银浆BY-TP840

产品简今�/strong>

BY-TP840导电银浆料是宝银电子材料有限公司(BEMC)生产的一种低阻抗慢干型银浆。它是由超细银粉和低温固化热塑性树脂精研而成，适用于电容式触摸屏精细线路的激光蚀刻工艺、�/p>

典型应用

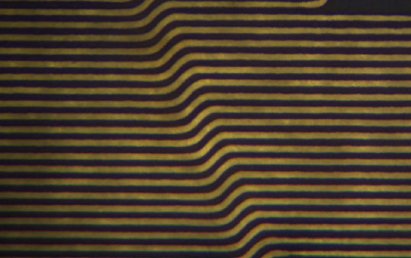

电容式触摸屏用ITO/PET膜基材上精细线路的激光蚀刻、�/p>

通用特点

本品具有良好的印刷性、导电性、硬度附着力，与碳浆和绝缘油墨匹配良好、�/p>

技术指栆�/strong>

	物理性能指标	测试方法	测试标准
	�?nbsp; 见�/span>	肉眼观察	银灰色膏佒�/span>
	�?/span>斘�/span>		银微粉（Dmax�?μm（�/span>
	氓�/span>呲�/span>		轻微
	�?nbsp; 度（Pa.S（�/span>	NDJ-1型旋转粘度计，Ⅱ转子＋�/span>75rpm＋�/span>@25℃，Pa.s	35｝�/span>40
	触变指数	BROOKFIELD DV-I+ VISCOMETER＋�/span>S14＋�/span>5rpm/50rpm＋�/span>@25ℂ�/span>	2�?
	绅�/span>度（μm（�/span>	刮板细度讠�/span>	�5
	囹�/span>�?/span>量（Wt%（�/span>	150℃烘�?0分钟	80±2%
	涂布面积＇�/span>cm2/g（�/span>	干膜厚度6�?0μm	100-150
	固化后性能指标	测试方法	测试标准
	浆料方阻（mΩ/□）	万用�?/span>	�?5
	陃�/span>着劚�/span>	百格实验＇�/span>ITO/PET膛�/span>），3M600胶带，垂直拉	5B
	�?/span>�?/span>＇�/span>H（�/span>	中华铅笔	3H＇�/span>ITO/PET膛�/span>（�/span>
	工作温度＇�/span>℃）	线路	< 70
	耐湿性测诔�/span>	70℃，90%�?6小时	电阻变化�?10%
	高低温循环测诔�/span>	-20�?40℃，10个循�?/span>	电阻变化�?10%

使用说明及指�?nbsp;

�?nbsp; 材：ITO/PET膜、�/p>

�?nbsp; 拌：使用前彻底搅拌均匀、�/p>

稀 释：本品搅拌均匀后即可使用。不可加稀释剂，如加稀释剂，产品质量和性能不予保证。如果有特殊需求，需使用配套稀释剂X2200。添加稀释剂时建议按0.5%比例逐步添加，稀释剂用量建议不超�?%、�/p>

�?nbsp; 刷：本品在ITO/PET膜上既可用于60μm/60μm（线�?线距）精细线路的丝网印刷工艺，可用于30μm /30μm（线�?线距）以上精细线路的激光蚀刻工艺，印刷时刮胶板硬度75A�?0A、�/p>

推荐固化工艺

�?nbsp; 度： 干膜6-10μm

�?nbsp; 网： 400�?00目不锈钢丝网或复合聚酯丝网，角度45°，晒网厚�?μm、�/p>

�?nbsp; 箱： ITO/PET�?30℃�?5分钟，ITO/玻璃150℃�?5分钟

储存条件及保质期

密封保存于干燥、阴凉、避光处，贮存温度在30℃以下，冰箱冷藏：�/p>

冷藏后启用需放置2-3h恢复至室温，并在印刷前充分搅�?0min：�/p>

未开封罐装，保质期为6个月、�/p>

安全操作规范

使用前仔细阅读产品使用说�?预防措施说明和急救措施说明：�/p>

本品含有机溶剂，使用时应保持良好通风，以避免过量蒸汽吸入体内；如接触到皮肤，应及时用清水和肥皂清洗、�/p>
