适用于各种材质的非接�?/span>3D测量

紧凑，快速，精确至纳米级VIKING

桌面弎�/span>3D轮廓测量�?/span>VIKING测量范围

VIKING是个体型小和低重量的光学3D轮廓测量仪，非常适合VIKING系统提供150毫米x 150毫米的平面测量范围、�/span>根据

放置在一般的桌台上、�/span>不同应用＋�/span>它可以配备光谱共焦点传感器或激光三角线传感

器。根据每个单独配置，VIKING高度精度能达�?/span>10纳米内、�/span>简单的设置与操佛�/span>

另外＋�/span>可以选择用于获取和处理数据的不同选项＋�/span>其中包括

基于***的创新传感器技�?/span>＋�/span>VIKING量测系统可以快逞�/span>操作简单的编程程序以实现重复性测量、�/span>

生成三维表面形貌。此夕�/span>＋�/span>直观和易于操作的系统软件�?/span>

VIKING测量系统的另一个关键特炸�/span>:新的操作员只需花费辂�/span>

短的时间来理解系绞�/span>＋�/span>并可以在短时间内执行更多的测量、�/span>

一旦建立并保存名�/span>＋�/span>测量和数据分析过程可以在任何时候重

复执行、�/span>

典型应用

?轮廓?三维面粗糙度?厚度?体积

?几何尺寸?直线�?/span>?截面面积?二维线粗糙度

?磨损?平面�?/span>?面积

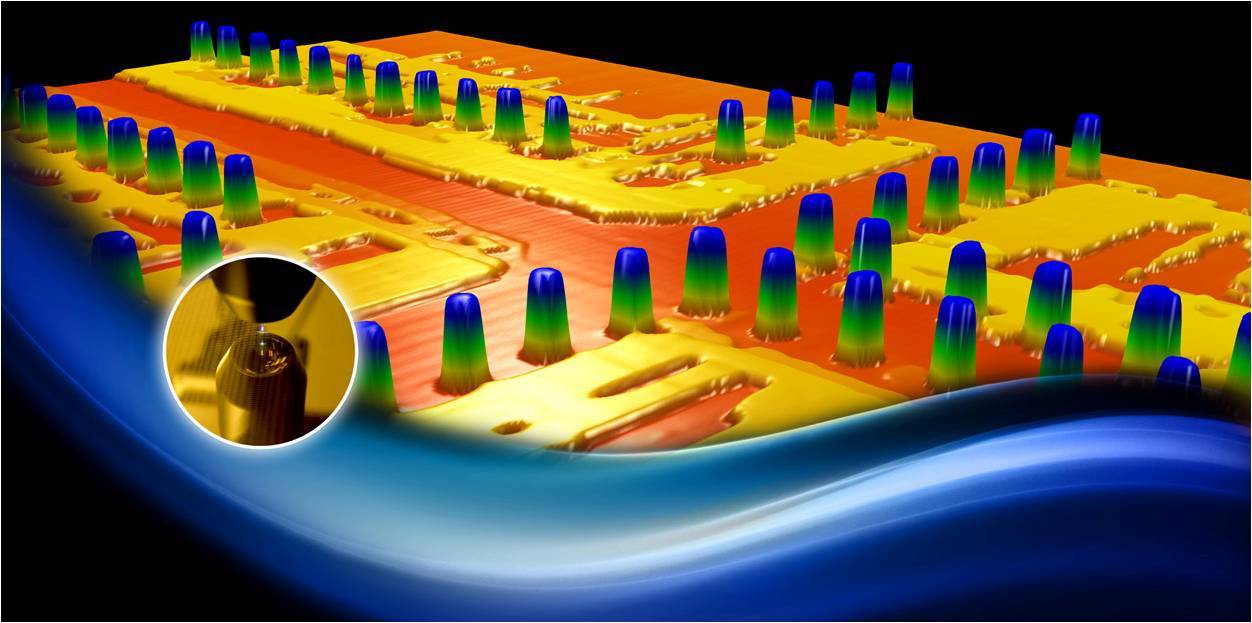

每个应用＋�/span>除了参数结果数据＋�/span>也提供了光学表面测量图和不同的分析图、�/span>

轮廓和面平面�?/span>直线

ISO 12781 ISO 12780

Flatness Parameters Straightness parameters

FLTt28�?��mPeak-to-valley flatness deviation of the surface STRt8�?9��mPeak-to-valley straightness deviation

FLTp13�?��mPeak-to-reference flatness deviation STRp3�?2��mPeak-to-reference straightness deviation

FLTv 14�?��mReference-to-valley flatness deviation STRv 4�?7��mReference-to-valley straightness deviation

FLTq5�?8��mRoot-mean-square flatness deviation STRq2�?3��mRoot-mean-square straightness deviation

Parameters Value Unit

Area 1�?5mm2

Volume 21526324��m3

Max height 26�?��m

二维线粗糙度三维线粗糙度

ISO 4287 ISO 25178

Amplitude parameters - Roughness profile Parameters table - S-L-Surface

Context MeanStd dev Min Max Height Parameters

Ra��mGaussian filter� 0.8 mm 0�?29 0�?0839 0�?18 0�?56 Sa1�?3��mArithmetic mean height

Rq��mGaussian filter� 0.8 mm 0�?07 0�?108 0�?95 0�?42 Sq1�?9��mRoot-mean-square height

Rp��mGaussian filter� 0.8 mm 1�?9 0�?289 1�?4 1�?6 Feature Parameters

Rv��mGaussian filter� 0.8 mm 1�?3 0�?555 1�?4 1�?3 S5p 5�?3��mpruning =5%Five point peak height

Rz��mGaussian filter� 0.8 mm 2�?1 0�?7 2�?1 2�?9 S5v 10�?��mpruning =5%Five point pit height

Rt��mGaussian filter� 0.8 mm 2�?4 0�?12 2�?4 2�?8 S10z 15�?��mpruning =5%Ten point height

SOLARIUSGLOBAL.COMVIKING3

技术参�?/span>VIKING

光谱共焦传感�?/span>:

光学探头¹⁾0�? mm 1 mm 4 mm 12 mm

应用距离，厚�?/span>

测量范围200��m1 mm 4 mm 12 mm

工作距离4.7 mm 15.7 mm 36.7 mm 29 mm

光斑直径3.4��m5��m8��m14��m

横向分辨玆�/span>1.7��m2.5��m4��m7��m

纵向分辨玆�/span>8 nm 40 nm 160 nm 180 nm

线性度150 nm 400 nm 1.6��m-

测量角度范围90����45��90����28��90����20��90����14��

测量厚度范围²⁾up to 0.3 mm up to 1.5 mm up to 6 mm up to 16 mm

频率up to 4�?00 Hz 2�?00 Hz

光源LED

¹⁾更多型号我们

²⁾折射n=1.5

激光三角传感器:

传感�?/span>5 mm 20 mm 40 mm 60 mm 80 mm

测量范围Z5.9 mm 20 mm 40 mm 60 mm 80 mm

工作距离38 mm 53 mm 50 mm 53 mm 60 mm

分辨玆�/span>3.9��m13.3��m26.6��m40��m53��m

测量范围＇�/span>X（�/span>-中间4.5 mm 12 mm 24 mm 35 mm 48 mm

测量范围＇�/span>X（�/span>-开姊�/span>3.9 mm 10 mm 20 mm 30 mm 40 mm

测量范围＇�/span>X（�/span>-结束5 mm 13 mm 27 mm 40 mm 55 mm

频率200 Hz / 350 Hz(X分辨率减位�/span>)

线�?/span>< 0.06 % of FS（整个量程范围）

光源激光波镾�/span>658 nm�激光器等级2M

系统配置:

设置桌台弎�/span>

横向测量距离/行程范围150 mm x 150 mm

平台平面�?/span>��5��m

负载容量*里�/span>10公斤

垂直行程范围25 mm

尺寸[宼�/span>x淰�/span>x髗�/span>]475 mm x 450 mm x 434 mm

重量29公斤

供应电压100-240 V� 50-60 Hz

文件格式SUR� TXT� CSV

电脑台式电脑包含显示�?/span>

软件SolarScanNT� SolarMap
