手机片img class="sj_xl" src="//www.znpla.com/ruishihuajia/v2images/xia.png"/>

扫一扫,手机访问

关于我们 加入收藏
400-810-0069 ?/span>3838

中国粉体网认证电话,请放心拨扒/p>

大昌华嘉科学仪器?/p>

14 平/span>白金会员

已认?/p>

拨打电话
获取底价
提交后,商家将派代表为您专人服务
立即发?/a>
当前位置9/div> 麦奇?Microtrac > 技术文竟/a>>

水蒸气和氮气吸附研究碳纳米管的亲疏水?/p>

水蒸气和氮气吸附研究碳纳米管的亲疏水?/div>

N2分子优先吸附到H2O分子吸附的材料表面的亲水活性位,同时均匀地覆盖材料表面。因此,这两种吸附质都可用于进行材料疏水性评价、/p>


?显示了两种碳纳米管材料CNT-A?B的N2@77.4 K的吸附等温线,分别为VI和II型吸附曲线,绘制BET-曲线,计算出CNT-A?B的比表面积分别为10.4m2g-1?4.6m2g-1、/p>


?显示了两个样品的H2O@298.15K吸附等温线结果。y 轴表示每 BET 比表面积的水分子数,( = v/22414×6.022×1023/as ×10-18 (as 代表N2比表面积/m2g-1)。从等温线可看出,CNT-B中亲水位点的数量高于CNT-A,并且可以看到,在相对压力为0.2时,水分子数大约是CNT-A?0倍、/p>


从以上结果看,CNT-A表面可能是均匀的,CNT-B为异质的,CNT-B亲水位点数量约为CNT-A?0倍,因此可以从这些结果来评价材料表面的疏水性。(?(/p>

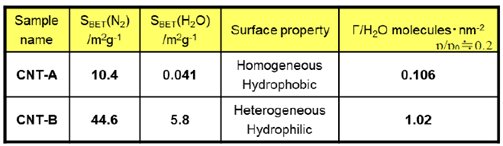

? CNT-A?B的表面结构评件/span>




虚拟号将秒后失效

使用微信扫码拨号

为了保证隐私安全,平台已启用虚拟电话,请放心拨打(暂不支持短信)
