接触角在学术领域和工业领域都是常规测量，是一种十分简单但灵敏的材料表征方法。接触角反应了材料表面的润湿性，该性能与材料的粘附力和清洁性能息息相关。虽然在大多数情况下测试静态接触角即可满足测量需求，但为了更深入的了解材料特性还需要其他指标对材料进行表征、�/span>

�?nbsp;由表面异质性引起的接触角滞名�/strong>

静态接触角的测量表征有时会有疑义，主要是因为在同一表面能够测得多个看似稳定的接触角结果。在实践中，这可以从不同测量的接触角读数中看出。当将液滴放置在表面上时，液滴可以采用这些看似稳定的接触角值中的任何一个。如果测量参数，例如液滴的体积和放置液滴的方式保持不变，仍有可能获得可重复的结果。然而静态接触角并不能够告诉你表面的真实性质。即使测试结果能够重复也不能够说明材料表面是均一且平整的，仅仅能说明测量方法是可以重复的（当然从测量方法本身来讲是好的）、�/span>

如何能够帮助更深层次的分析材料的表面特性，接触角滞后便能满足上述需求。通过测量前进角和后退角计算出接触角滞后。前进角是该表面最大的接触角，后退角是最小的接触角。所有看起来稳定的接触角数值均在这两者之间。接触角滞后则是前进角和后退角的差值。理想表面：表面是化学均一的、在原子层面是平整的，则不会有接触角滞后。实际上，理想表面是不存在的，而接触角滞后是必然存在的、�/span>

在实际的应用中，接触角滞后能够告知表面涂层的均一性。如果滞后角很大（大�?0度），表明可能由于化学或粗糙度导致的涂层不均一，通常情况下上述两种情况同时存在。实际情况下，静态接触角可能变化不大，但可以从接触角滞后的增加中看出涂层的退化、�/span>

�?nbsp;案例分析：疏水涂层分枏�/span>

不同类型的疏水和超疏水涂层由于其在抗污方面的表现受到广泛关注、�/span>

玻璃上的疏水涂层特别有趣，主要用在屏幕、挡风玻璃和透镜上。接触角的测量为评价涂层质量提供了很好的方法。然而有时仅凭测量静态接触角无法区分涂层间的差异。此时增加动态接触角的测量，能够更全面表征涂层信息、�/span>

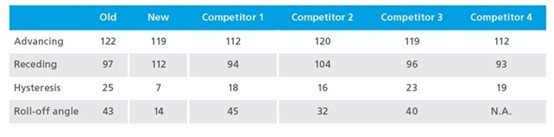

新涂层与旧涂层或竞争对手的涂层相比有更优越的性能。然而静态接触角之间的差别不大，并不能体现新涂层的优越性、�/span>
