为了研究不同研磨设备及研磨工艺参数对粉体团聚体的解聚效果，以d50 = 1� 355 μm 的氧化锆粉体为研究对象，研究了研磨设备和工艺参数对氧化锆料浆粒度的影响。首先，分别采用立式球磨机、立式珠磨机和卧式砂磨机为研磨设备，�?mm的氧化锆球作为研磨介质，以m介质� m物料= 5� 1 的介质物料比研磨15 h 后，检测研磨后氧化锆料浆的粒度。结果表明，卧式砂磨机的研磨效果***，研磨后氧化锆料浆的d50 = 0� 303 μm。然后，采用卧式砂磨机为研磨设备，以2mm的氧化锆球作为研磨介质，选择介质物料�? m介质� m物料) 、料浆固含量( w) 、线速度和研磨时间作为试验因素，进行四因素三水平( m介质� m物料分别�?� 1�?� 1 �?� 1，料浆固含量( w) 分别�?5%�?5%�?5%，线速度分别�?�?0 �?5 m·s � 1，研磨时间分别为20�?5 �?0 h) 正交试验，检测研磨后氧化锆料浆的粒度。结果表昍� 采用卧式砂磨机为研磨设备，当介质物料�? m介质� m物料) �?� 1，料浆固含量( w) �?5%，线速度�?0 m·s � 1，研磨时间为25 h 时，研磨效果***，研磨后氧化锆料浆的d50约为0� 3 μm、�br data-filtered="filtered" style="margin: 0px; border: 0px; padding: 0px;"/>
纳米粉体在高性能陶瓷材料中应用广泛。然而，纳米粉体的团聚现象严重，影响了其应用效果。为了解决粉体团聚问题，通常采用两种方法: 一种方法是控制团聚体的形成，例如采用水热法、溶胶－凝胶法等新的合成工艺，或者在沉淀体系中加入分散剂、有机溶剂脱水来改善团聚情况; 但该方法工艺复杂，生产成本及周期都会明显增加。另一种方法是在团聚体形成后进行机械研磨解聚、�br data-filtered="filtered" style="margin: 0px; border: 0px; padding: 0px;"/>工业上通常采用机械方式解聚，常用的研磨设备主要有卧式砂磨机、立式珠磨机和球磨机等。卧式砂磨机对物料适应�?**广，�?**为先进、效�?**的研磨设备，配合高性能的冷却系统和自动控制系统可实现物料连续加工、连续出料，极大地提高了生产效率。立式珠磨机生产效率高，筒体和磨盘具有良好的耐磨性和防腐性，操作简单，易于维护保养，适应连续生产。立式球磨机结构简单、坚固，操作可靠，维护管理简单，运转率高，可通过适量加减或合理搭配研磨介质来调整粉体细度、�br data-filtered="filtered" style="margin: 0px; border: 0px; padding: 0px;"/>为了研究不同研磨设备及研磨工艺参数对粉体团聚体的解聚效果，以d50 = 1� 355 μm 的氧化锆粉为研究对象，首先分别采用立式球磨机、立式珠磨机和卧式砂磨机在相同研磨条件下进行研磨试验，以确定***研磨设备; 然后采用***研磨设备，选择介质物料比、料浆固含量、线速度和研磨时间作为试验因素，进行四因素三水平正交试验，以确定***研磨工艺参数、�br data-filtered="filtered" style="margin: 0px; border: 0px; padding: 0px;"/>
试验

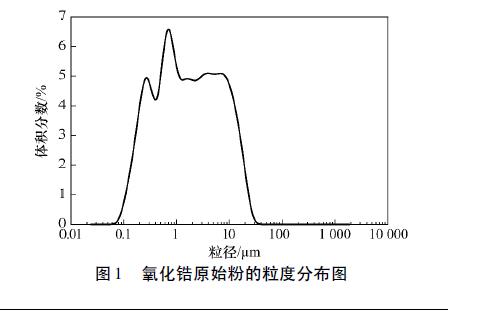

采用共沉淀法［13］制备出氢氧化锆，经由辊道窑烘干、煅烧获得氧化锆原始粉。经粒度分析( 见图1) ，氧化锆原始粉的d50 = 1� 355 μm，d90 = 9� 440 μm、�br data-filtered="filtered" style="margin: 0px; border: 0px; padding: 0px;"/>

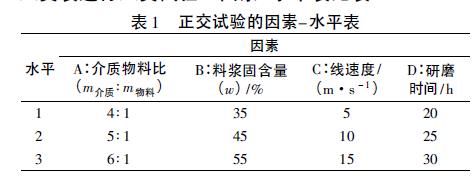

取氧化锆原始粉，分别采用卧式砂磨机、立式珠磨机和立式球磨机，以2mm的氧化锆球作为研磨介�? m介质� m物料= 5� 1) ，以纯水作为分散介质( 料浆固含�? w) �?5%) ，研�?5 h 后，采用Bettersize2000 智能激光粒度仪检测研磨后料浆的粒度分布，以确�?**研磨设备。选择***研磨设备，以�? mm 的氧化锆球作为研磨介质，选择介质物料比、料浆固含量、线速度和研磨时间作为试验因素，并各�? 个水平，选择L9( 34 )正交表进行正交试验。因素－水平表见�?、�br data-filtered="filtered" style="margin: 0px; border: 0px; padding: 0px;"/>
采用Bettersize2000 智能激光粒度仪检测研磨后料浆的粒度。利用日本电子株式会社的JSM�?500F型扫描电镜和JEM 1400 型透射电镜观察研磨后粉体的显微结构、�br data-filtered="filtered" style="margin: 0px; border: 0px; padding: 0px;"/>

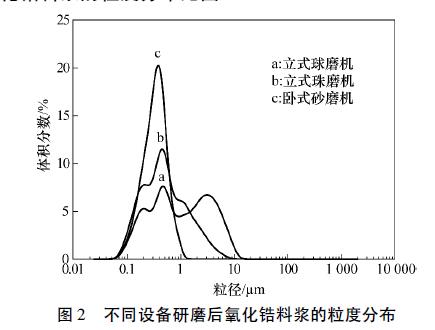

结果与讨讹�br data-filtered="filtered" style="margin: 0px; border: 0px; padding: 0px;"/>2� 1 不同研磨设备对研磨效果的影响采用不同设备在相同研磨条件下研磨得到的氧化锆料浆的粒度分布见�?、�br data-filtered="filtered" style="margin: 0px; border: 0px; padding: 0px;"/>
由图2 可以看出: 采用立式球磨机研磨得到的氧化锆料浆的粒度分布较宽，d50�?� 835 μm，表明仍有一部分硬团聚未打开，研磨效果不够理想。采用立式珠磨机研磨得到的氧化锆料浆的粒度分布有所变窄，d50降到�?� 405 μm，表明氧化锆粉体的硬团聚程度

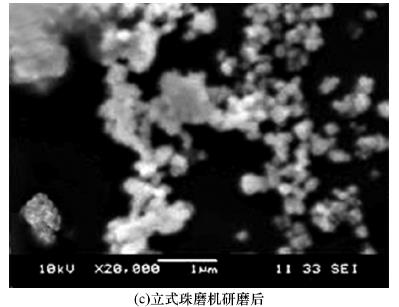

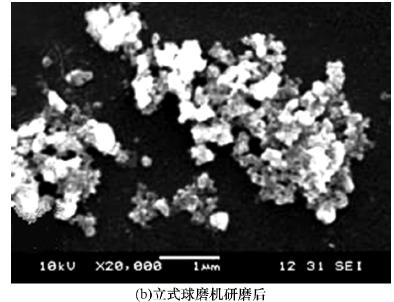

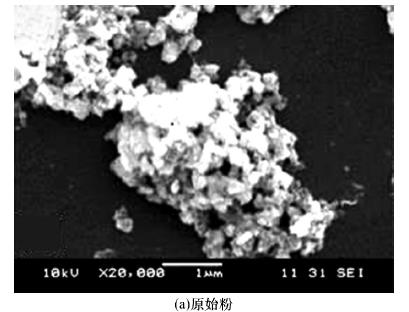

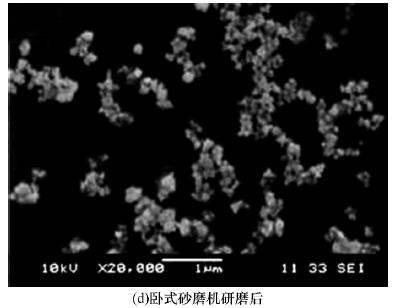

有所减弱。采用卧式砂磨机研磨得到的氧化锆料浆的粒度分布范�?**窄，接近正态分布，d50低至0� 303 μm，研磨效�?**、�br data-filtered="filtered" style="margin: 0px; border: 0px; padding: 0px;"/>原始氧化锆粉以及经不同研磨设备研磨后氧化锆粉体的SEM 照片�?、�br data-filtered="filtered" style="margin: 0px; border: 0px; padding: 0px;"/>

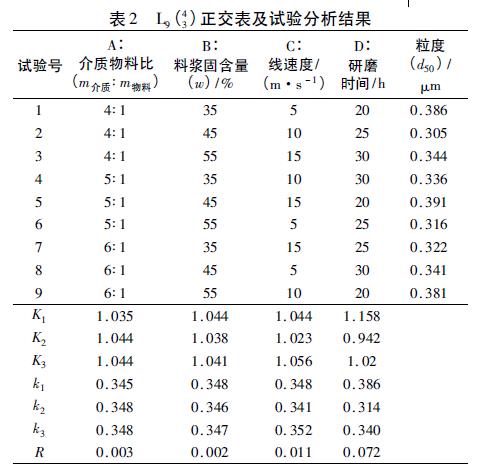

由可�? 氧化锆原始粉料团聚比较严重，粒径较大; 采用立式球磨机研磨后团聚程度有所减轻，但粒度变化不明显，研磨效果不佳; 用立式珠磨机研磨后氧化锆粉的部分团聚被打开，且粒度显著减小;采用卧式砂磨机研磨后氧化锆粉的大部分团聚被打开，粒�?**小，研磨效果***、�br data-filtered="filtered" style="margin: 0px; border: 0px; padding: 0px;"/>2� 2 卧式砂磨机研磨工艺参数对研磨效果的影响采用卧式砂磨机研磨氧化锆粉体的正交试验结果见表2。由�? 可知，研磨时间对研磨效果影响***，线速度影响次之，其他两个因素影响较小。由粉体粒度和极差分析得出的***组合均为A1B2C2D2，即介质物料�? m介质� m物料) �?� 1，料浆固含量( w) �?5%，线速度�?0 m·s � 1，研磨时间为25 h、�br data-filtered="filtered" style="margin: 0px; border: 0px; padding: 0px;"/>

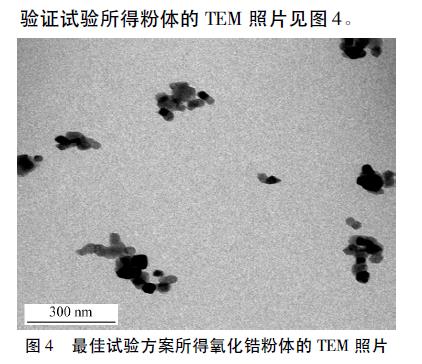

�?**组合A1B2C2D2进行�? 次验证试验，结果分别�?� 309�?� 312 �?� 310 μm，平均值为0� 310μm，重复性好，且�? 号正交试验结�?� 305 μm 接近，验证了所�?**工艺参数的合理性。验证试验所得粉体的TEM 照片见图4、�br data-filtered="filtered" style="margin: 0px; border: 0px; padding: 0px;"/>
由图4 可以看出，粉体颗粒细小，d50约为0� 3μm，与激光粒度仪测得的结�? d50 = 0� 309 μm) 比较接近。由此可见，采用卧式砂磨机作为研磨设备，当介质物料比( m介质� m物料) �? � 1，料浆固含量( w) �?5%，线速度�?0 m·s � 1，研磨时间为25 h 时，研磨解聚效果***、�br data-filtered="filtered" style="margin: 0px; border: 0px; padding: 0px;"/>3 结论
( 1) 卧式砂磨机的研磨效果***，研磨后氧化锆料浆的d50�?� 303 μm、�br data-filtered="filtered" style="margin: 0px; border: 0px; padding: 0px;"/>( 2) 采用卧式砂磨机为研磨设备时，在介质物料比( m介质� m物料) �?� 1，料浆固含量( w) �?5%，线速度�?0 m·s � 1，研磨时间为25 h 的条件下，研磨效�?**，研磨后氧化锆料浆的d50�?� 3 μm 左右、�/p>
