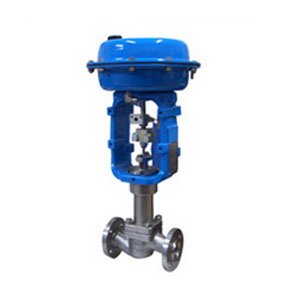

HTSW波纹管密封单座调节阀
产品简今/div>

HTSW波纹管密封单座调节阀是一种顶导向结构的CV3000调节阀。阀体结构紧凑,流体通道呈S流线型,压降损失小,流量大,可调范围广。HTSW波纹管密封单座调节阀上阀盖采用波纹管密封结构,可彻底消除工艺介质从阀杆运动间隙向外泄漏的可能性,这是波纹管密封阀的显著特点之一。由于波纹管元件本身变形性和**的抗老化性,这种调节阀完全克服了填料密封阀通常存在的填料老化和温差敏感等弱点。其次,采用波纹管——填料双重密封结构,安全可靠性更好。因此,HTSW波纹管密封单座调节阀在剧毒、强腐蚀性、放射性等稀有特殊介质的自动控制系统中得到广泛应用、br/>阀芯导向面积大,抗振性好,配用多弹簧式薄膜执行机构,其结构紧凑,输出力大、/p>

阀体型式直通单座铸造球形阀
公称通径40?0?5?0?00?50?00mm
公称压力
ANSI: 125?50?00Lb
JIS: 10?6?0K
PN: 1.6?.0MPa
连接型式
法兰连接RF、RJ
法兰标准JIS B2201-1984、ANSI B16.5-1981、JB79-59筈br/>焊接连接嵌接焊SW?0?0mm)对接焊BW?5?00mm(br/>阀体材料铸钢(ZG230-450)铸不锈钢(ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、ZG316L)、钛筈br/>上阀盕br/>常温型(P?17?230ℂbr/>伸长Ⅰ型(EⅠ)-45?17?230?566ℂbr/>伸长Ⅱ型(EⅡ)-100?45ℂbr/>注:工作温度不准超过各种材料的允许范図br/>压盖型式螺栓压紧弎br/>密封填料V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉编织填料、石墨填斘/p>

阀门附件阀内组仵/p>

阀芯型式单座柱塞型阀?br/>组件材料
WCB、不锈钢?Cr18Ni9Ti?Cr18Ni12Mo2Ti?7-4PH?Cr18?16L)不锈钢堆焊司太莱合金、钛和耐腐蚀合金筈/p>

执行机构

机构型式ZHA(B)多弹簧薄膜执行机枃br/>膜片材料丁睛橡胶夹尼龙布
弹簧范围20?00?0?20?0?40KPa
供气压力140?00kPa
气源接口Rc 1/4
环境温度-30?70ℂ/p>

作用型式

气—关式或气—开弎/p>

附件

定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等

性能

泄漏野br/>金属阀座:小于阀额定容量?.5%,符合ANSI B16.104-1976Ⅱ级
软阀座:小于阀额定容量?0-7,符合ANSI B16.104-1976Ⅵ级
回差
带定位器:小于全行程?%
不带定位器:小于全行程的3%
基本误差
带定位器:小于全行程的?%
不带定位器:小于全行程的±11%
注:采用标准的V型聚四氟乙烯填料旵/p>

可调范围

50?
