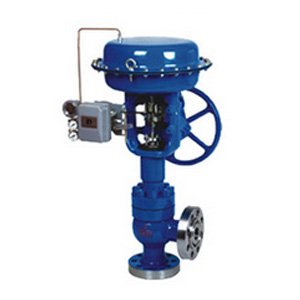

HAV文丘里角型调节阀概述

HAV文丘里角型调节阀阀芯采用上导向结构，阀结构紧凑，压降损失小，流量大，可调范围广。适用于控制含有颗粒的流体、泥浆、粘性或闪蒸流体。调节阀的泄漏量符合ANSI B16.104标准。调节阀配用多弹簧薄膜执行机构，其结构紧凑，输出力大。产品符合GB/T4213-92标准、�/p>

HAV文丘里角型调节阀阀体、阀内组仵�/strong>

型式：角型单座铸造球型阀
公称通径�?5�?0�?0�?5�?0�?00�?25�?50mm
公称压力：ANSI 125�?50�?00 �?00 JIS 10�?6�?0�?0�?0K PN1.6�?.0�?.4MPa
连接型式：法兰连接： FF、RF、RJ、LG、沟槽型、嵌入型
法兰标准：JIS B2201-1984、ANSI B16.5-1981、GB/T9112�?124-2000筈�br/>材料� 铸钢（ZG230-450）、铸不锈钢（ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、ZG00Cr18Ni12Mo2Ti）、钛筈�br/>上阀盖：常温型（P）：0�?200�?nbsp;
伸长Ⅰ型（E1）： -45�?� +200�?425ℂ�br/>注：工作温度不准超过各种材料的允许范�?nbsp;
压盖型式：螺栓压紧式
填料：V型聚四氟乙烯填料、含浸聚四氟乙烯石棉编织填料、石棉编织填料、石墨填斘�br/>阀芯型式：单座柱塞型阀�?br/>流量特性：金属阀� 等百分比特性（%）和线性特性（L（�br/>Cv值从0.04�?4的高精度流量特性符合IEC534-2标准
软阀� 等百分比特性（%）和线性特性（L（�br/>材料：不锈钢�?Cr18Ni9Ti�?Cr18Ni12Mo2Ti�?7-4PH�?Cr18�?16L）、不锈钢堆焊司太莱合金、钛和耐腐蚀合金筈�/p>

HAV文丘里角型调节阀执行机构

型式：LHA多弹簧薄膜执行机构、LVA5单弹簧薄膜执行机构、LVA6单作用气缸动活塞执行机构、LVP双作用气缸活塞执行机枃�br/>膜片材料：乙丙橡胶夹尼龙布、丁腈橡胶夹尼龙市�br/>弹簧范围�?0�?00�?0�?40kPa（LHA，LVA5型）�?90�?50�?90�?00kPa（LVA6型）
供气压力�?40�?00kPa（LHA型）�?40�?80kPa（LVA5型）
400�?00kPa（LVA6型）�?00�?00kPa（LVP型）
气源接口：Rc1/4“�br/>环境温度�?30�?70ℂ�br/>阀作用型式：用正作用或反作用执行机构实现阀的气-关式或气-开弎�br/>附件：定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、电磁阀、手轮机构等

四、HAV文丘里角型调节阀流量特�?/strong>

线性特�?LC金属阀�?	等百分比特�?%C金属阀�?

五、HAV文丘里角型调节阀外形尺寸

公称通径	执行机构	H			B	φB
		常温型上阀�	伸长型上阀�	波纹管上阀�
25	LHA1D、R	390	545	545	230	218
	LHA2D、R	465	620	-	281	267
40	LHA1D、R	400	550	560	230	218
	LHA2D、R	475	625	-	281	267
	LHA3D、R	580	730	-	363	350
	LHA4D、R	830	975	-	520	470
50	LHA1D、R	400	550	560	230	218
	LHA2D、R	475	625	-	281	267
	LHA3D、R	580	730	-	363	350
	LHA4D、R	835	980	-	520	470
65	LHA2D、R	545	695	765	281	267
	LHA3D、R	600	750	-	363	350
	LHA4D、R	840	990	-	520	470
	LVA5D	1225	1375	-	-	620
	LVA5R	1335	1485	-	-	620
80	LHA2D、R	555	705	775	281	267
	LHA3D、R	610	760	-	363	350
	LHA4D、R	840	990	-	520	470
	LVA5D	1225	1375	-	-	620
	LVA5R	1335	1485	-	-	620
100	LHA2D、R	555	710	775	281	267
	LHA3D、R	610	765	-	263	350
	LHA4D、R	845	995	-	520	470
	LVA5D	1230	1380	-	-	620
	LVA5R	1340	1490	990	-	620
125	LHA3D、R	700	850	-	363	350
	LHA4D、R	865	1015	-	520	470
	LVA5D	1255	1405	-	-	620
	LVA5R	1365	1515	1005	-	620
150	LHA3D、R	720	870	-	363	350
	LHA4D、R	885	1035	-	520	470
	LVA5D	1275	1425	-	-	620
	LVA5R	1385	1535	-	-	620

注：表上H栏尺寸是调节阀不带手轮机构的数字，如果带手轮机构，要相应加上手轮机构的尺寸、�/p>
