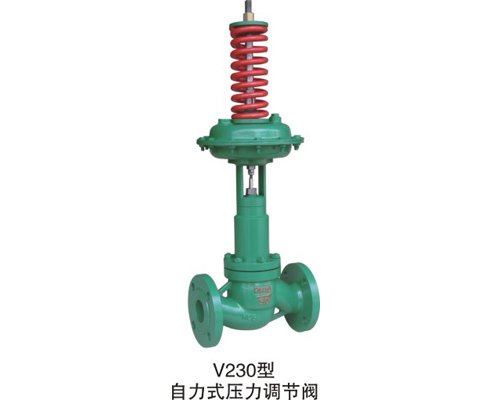

V230自力式压力调节阀概述９/strong>
V230自力式压力调节阀分为自力式压力、压差和流量调节阀三个系列。自力式压力调节阀根据取压点位置分阀前和阀后两类，取压点在阀前时，用于调节阀前压力恒定；取压点在阀后时，用于调节阀后压力恒定。当将阀前和阀后压力同时引入执行机构的气室两侧时，自力式压差调节阀可以调节调节阀两端的压力恒定，也可将安装在管道上孔板两端的压差引入薄膜执行机构的气室两侧，组成自力式流量调节阀，或用其他方式将流量检测后用自力式压差调节阀实现流量调节、/p>
自力式压力调节阀工作介质的阀前压力P1经过阀芯、阀座后的节流后，变为阀后压力P2。同时P1经过控制管线输入到执行器的上膜室内作用在顶盘上，产生的作用力与弹簧的反作用力相平衡，决定了阀芯、阀座的相对位置，控制阀前压力。当阀后压力P1增加时，P1作用在顶盘上的作用力也随之增加。此时，顶盘的作用力大于弹簧的反作用力，使阀芯向离开阀座的方向移动，直到顶盘的作用力与弹簧的反作用力相平衡为止。这时，阀芯与阀座的流通面积减大，流阻变小，从而使P1降为设定值。同理，当阀后压力P1降低时，作用方向与上述相反，这就是自力式(阀?压力调节阀的工作原理、/p>
自力式压力调节阀技术参?/strong>
公称通径DN(mm) |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|||||||||
额定流量系数(KV) |
7 |
11 |
20 |
30 |
48 |
75 |
120 |
190 |
300 |
480 |
760 |
1100 |
1750 |
|||||||||
额定行程(mm) |
8 |
10 |
14 |
20 |
25 |
40 |
50 |
60 |
70 |
|||||||||||||
公称压力PN(Mpa) |
1.6?.0?.4 |
|||||||||||||||||||||
压力调节范围(kpa) |
15?0 40?0 60?00 80?40 120?80 160?20 200?60 240?00 280?50 330?00 380?50 430?00 480?60 540?20 600?00 680?00 780?00 880?000 980?500 1000?500 |
|||||||||||||||||||||
流量特?? |
快开 |
|||||||||||||||||||||
调节精度(? |
±5 |
|||||||||||||||||||||
使用温度(? |
?50 |
|||||||||||||||||||||
允许泄漏 |
硬密?1/h) |
单座：≤10ˉ4阀额定容量(IV?；双座、套筒：?×10ˉ3阀额定容量(II? |
||||||||||||||||||||
软密?m1/h) |
0.15 |
0.30 |
0.45 |
0.60 |
0.90 |
1.7 |
4.0 |
6.75 |
11.10 |
16.0 |
||||||||||||
减压 |
** |
10 |
||||||||||||||||||||
* |
1.25 |
|||||||||||||||||||||
自力式压力调节阀规格及尺寷/strong>
公称通径DN |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
||
法兰接管尺寸B |
383 |
512 |
603 |
862 |
1023 |
1380 |
1800 |
2000 |
2200 |
||||||
法兰端面距L |
150 |
160 |
180 |
200 |
230 |
290 |
310 |
350 |
400 |
480 |
600 |
730 |
850 |
||
压力调节范围kpa |
15-140 |
H |
475 |
520 |
540 |
710 |
780 |
840 |
880 |
915 |
940 |
1000 |
|||
A |
280 |
308 |
|||||||||||||
280-500 |
H |
455 |
500 |
520 |
690 |
760 |
800 |
870 |
880 |
900 |
950 |
||||
A |
230 |
||||||||||||||
120-300 |
H |
450 |
490 |
510 |
680 |
750 |
790 |
860 |
870 |
890 |
940 |
||||
A |
176 |
194 |
280 |
||||||||||||
480-1000 |
H |
445 |
480 |
670 |
740 |
780 |
850 |
860 |
880 |
930 |
|||||
A |
176 |
194 |
280 |
||||||||||||
600-1500 |
H |
445 |
570 |
600 |
820 |
890 |
950 |
1000 |
1100 |
1200 |
|||||
A |
85 |
96 |
|||||||||||||
1000-2500 |
H |
445 |
570 |
600 |
820 |
890 |
950 |
1000 |
1100 |
1200 |
|||||
A |
85 |
96 |
|||||||||||||
重量kg |
26 |
37 |
42 |
72 |
90 |
114 |
130 |
144 |
180 |
200 |
250 |
||||
导压管接头累 |
M16×1.5 |
||||||||||||||
