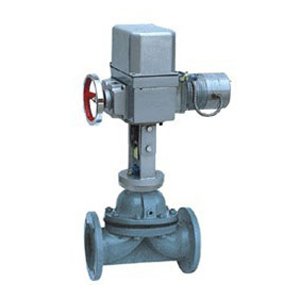

ZAZT电动隔膜调节阀概述

ZAZT电动隔膜调节阀由DKZ电动执行机构和隔膜调节阀组成,�?20V AC电源为动�?接受标准信号0~10mA DC�?~20mA DC的信�?实现对工艺管道中强酸、强石金等腐蚀介质及高粘度、有害介质的流量调节与控制。应用于石油、化工、冶金等耐蚀系统中、�/p>

ZAZT电动隔膜调节阀具有结构简单、流路阻小、流通力较同口径的其它阀大，无泄漏，能用于高粘度及悬浮颗粒流体的调节，根据隔膜材料的不同（橡胶或聚四氟乙烯）适用于调节强碱、强腐蚀性介质、�/p>

本产品是电动执行器为驱动，同类的产品有电动隔膜调节阀。隔膜调节阀压力**只能承受1.0MPa，如果压力过大会使隔膜损坏造成泄漏、�/p>

ZAZT电动隔膜调节阀性能指标

项目	指标�
基本误差 %	± 3.5
回差 %	�?.5
死区 %	�?
始终点偏�	±2.5
额定行程偏差 %	±2.5
纯滞�	� 1S
允许泄露 L/h	橡胶隔膜片为 "0" ，聚四氟乙烯隔膜� 0.5%× 阀额定容量（许用压差下的水�
绝缘电阻	不小� 20M Ω
阻尼特征	不大� 3 周半

ZAZT电动隔膜调节阀技术参�?/h3>

公称通径 mm			15	20	25	32	40	50	65	80	100	125	150	200	250
额定流量系数 Kv			8	12	16	38	60	68	90	150	300	500	600	1200	2000
公称压力 Mpa			1.0
执行机构	Ⅱ型		DKZ-310		DKZ-310		DKZ-310			DKZ-410		DKZ-410		DKZ-510
	Ⅲ型		DKZ-310C		DKZ-310C		DKZ-310C			DKZ-410C		DKZ-410C		DKZ-510C
	有效推力 （N�		1000				4000			6400
	工作行程 （mm�		10			16			25			40		60
允许压差		P 1 = � P	1.0			0.89	1.0	1.0	1.0	1.0	1.0	0.6	0.38	0.15	0.057
		P 1 =P 2	1.0			0.44	1.0	1.0	0.75	0.9	0.55	0.3	0.19	0.075	0.028
法兰标准			JB78
流量特征			近似快开（调节阀�
电源电压			220V 50Hz
出厂状�			电开（如需电关、订货时应注明）

ZAZT电动隔膜调节阀阀体材质、衬里和隔膜片代叶�/h3>

基体和衬�	HT200			ZG1Cr18Ni9Ti		隔膜�
	�	� F46	� F3			氯丁橡胶	氟橡�	� F46
代号	1	3	2	4		1	3	2

ZAZT电动隔膜调节阀阀体衬里材料适用场合

阀体衬�	使用温度（℃�	适用介质
无衬�	-10�?175	适用于非腐蚀性介�
软橡�	-10�?85	有很好的耐磨性能，适用于水泥、粘土、煤尘、干燥化肥等
硬橡�	-10�?85	适用于无机械、盐类、盐酸、镀金属溶液、软水、氯化物、氯气等
氯丁�	-10�?105	适用于动物油、植物油和润滑油，PH值变化范围很大的腐蚀性泥浆。抗磨损性能良好
丁荃�	-10�?120	防腐性能和耐磨性能良好，对大部分酸性灰浆的耐蚀�?*
搪瓷	-10�?175	适用于温氧化酸、卤素、醇类、酯类等化合�
�?6	-10�?190	适用于硫酸、盐酸、氢氧化钠等强腐蚀介质

ZAZT电动隔膜调节阀外形尺寸

公称通径	ZAZT �				ZAZTC �
	A	H	H 1	L	A	H	H 1	L
15	460	515	48	140	340	754	48	140
20	460	515	53	145	340	755	53	145
25	460	520	58	155	340	760	58	155
32	460	525	68	165	340	765	68	165
40	460	527	73	190	340	767	73	190
50	460	530	80	210	340	770	80	210
65	460	540	90	240	340	780	90	240
80	530	590	98	270	430	1182	98	270
100	530	595	108	335	430	1188	108	335
125	630	687	123	375	430	1280	123	375
150	630	695	140	410	430	1288	140	410
220	630	728	168	540	430	1321	168	540
250	630	733	200	650	430	1386	200	650
