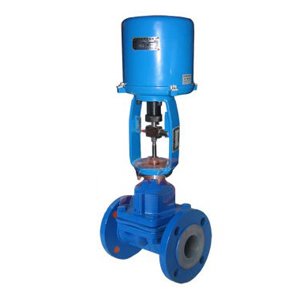

ZDGT耐腐蚀电动隔膜调节阀概述

ZDGT耐腐蚀电动隔膜调节阀由PSL系列�?810系列直行程电动执行机构和隔膜阀组成。电动执行机构为电子式一体化结构，内有伺服放大器,输入控制信号�?-20mADC�?-5VDC）及电源即可控制阀门开�?达到对压力、流量、液位、温度等工参数的调节。电动隔膜调节阀具有动作灵敏、连线简单、流量大、体积小、调节精度高等特点。控制精度和性能比DKZ型有明显提高、�/p>

电动隔膜调节阀阀阀体流通平滑、节流元件为弹性隔膜阀，阀盖上无填料函。因而阀流通能力比一般调节阀大且无泄漏，在许用压差范围内可作切断阀用。该阀适用于高粘性流体、悬浮状颗粒、纤维介质和有毒介质、腐蚀性介质的调节场合。ZDGT耐腐蚀电动隔膜调节阀与ZAZT隔膜调节阀只是执行机构的不同，用户可根据实际工况需要进行选购、�/p>

ZDGT耐腐蚀电动隔膜调节阀技术参�?/h3>

公称通径mm		15	20	25	32	40	50	65	80	100	125	150	200	250
允许压差（MPa�		1.0			0.89	1.0	1.0	1.0	1.0	1.0	0.6	0.38	0.15	0.057
额定流量系数Kv		8	12	16	38	60	68	90	150	300	500	600	1200	2000
公称压力（MPa�		1.0
行程（mm�		10	16		25		40			60
流量特�		近似快开（调节式�
法兰尺寸		铸铁法兰按JB78-59，铸钢法兰按JB79-59
配用电动执行机构型号	PSL	PSL-201	PSL-202		PSL-204		PSL-208			PSL-312
	381L	381LSA-08 381LXA-08	381LSA-20		381LSB-30		381LSB-50			381LSC-65
	防爆�	381LXA-20			381LXB-30		381LXB-50

ZDGT耐腐蚀电动隔膜调节阀执行机构

型号		额定输出力N		速度mm/s		技术参�
PSL	381L	PSL	381L	PSL	381L	PSL	381L
201	381LSA-08 381LXA-08	1000	800 800	0.25	4.2 4.2	电源：AC220V 50Hz 输入信号：DC4-20mA DC1-5V （信号线用屏蔽线�?nbsp; 输出信号：DC4�?0mA 防护等级：IP67 带手�?nbsp;	电源：AC220V 50Hz 输入信号：DC4-20mA DC1-5V （信号线用屏蔽线�?nbsp; 输出信号：DC4�?0mA 防护等级：相当IP55 隔爆标志：ExdⅡBT4 带手�
202	381LSA-20 381LXA-20	2000	2000 2000	0.50	2.1 2.1
204	381LSB-30 381LXB-30	4500	3000 3000	0.50	3.5 3.5
208	381LSB-50 381LXB-50	8000	5000 5000	1.00	1.7 1.7
312	381LSC-65	12000	6500	0.60	2.8
325	381LSC-99	25000	10000	1.0	2.0

ZDGT耐腐蚀电动隔膜调节阀性能指标

项目	指标�
基本误差�	≤�?.5
回差�	�?.5
死区�	�?.0
始终点偏差％	±2.5
额定行程偏差�	±2.5
纯滞�	≤IS
允许泄量L/H	橡胶隔膜�?quot;0"，聚四乙烯隔膜为0.5％×阀额定容量（许用压差下的水�
绝缘电阻	不小�?0M
阻尼特�	不大�?周半

ZDGT耐腐蚀电动隔膜调节阀阀体衬里和隔膜材料的组吇�/h3>

阀体材�	衬里材料	隔膜材料	使用温度	适用场合
铸铁HT200	�	氯丁橡胶	0�?5�	无腐蚀性介质，水及研磨剂，泥浆类介�
铸铁HT200	PCTFE	PCTFE	-15�?50�	强酸、强碱、强氧化剂和一般有机溶剂，不适于泥浆介质
ZG230-450	PCTFE	PCTFE	-15�?50�	强酸、强碱、强氧化剂和一般有机溶剂，不适于泥浆介质
铸不锈钢 ZG1Cr18Niti	�	氟橡�	-20�?50�	一般酸、碱有机溶剂等介�

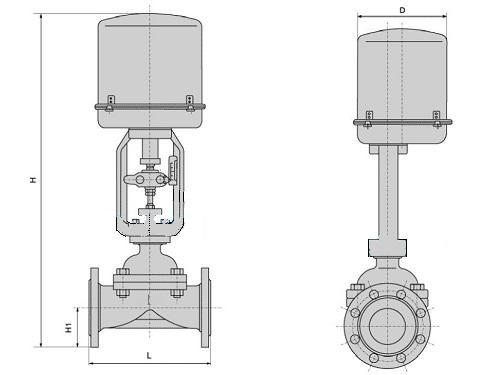

ZDGT耐腐蚀电动隔膜调节阀外形尺寸

公通径（mm�		20	25	40	50	65	80	100	150	200	250
L（mm�		145	155	190	210	240	270	355	451	600	720
H1（mm�		67	72	87	92	105	110	127	174	209	300
配PSL	H（mm�	738	750	765	767	845	857	875	1025	1045	1252
	D（mm�	176									225
	重量（KG�	15	17	24	29	49	61	82	150	211	370
�?81L	H（mm�	501	513	650	652	770	782	800	1080	1125	1345
	D（mm�	225							310
	重量（KG�	23	24	39	44	64	76	97	203	264	418
