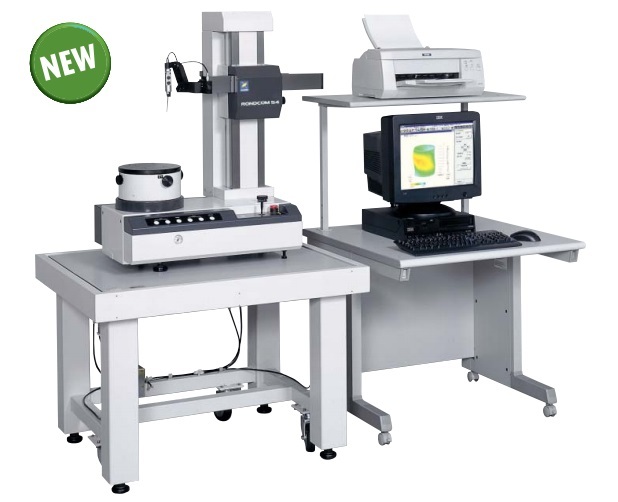

东京精密圆度�?4DX/54SD

测量方式手动自动

测量范围

**测量直径��300mm

左右移动范围(R�? 170mm

上下移动范围(Z�? 300mm(高立柰� 500mm)

**装载直径��580mm

**测量高度外径: 300mm(高立柰� 500mm)

回转精度

回转方向JIS B 7451-1997 (0.02+4H/10000)��m(H:台面到测量点的高�?

轴向JIS B 7451-1997 (0.02+4H/10000)��m(H:回转中心到测量点的距�?

直线度Z�?上下方向) 0.12��m/100mm 0.20��m/290mm(高立柰� 0.28��m/490mm)

R�?半径方向) 0.8��m/150mm

平行度Z�?上下方向) 0.8��m/290mm(高立柰� 1.18��m/490mm)

R�?半径方向) 1.0��m/150mm

指示精度R�?半径方向) (2+L/170) ��m L:测量长度

回转速度(���?

测量�?-10�?刅�/p>

自动调中心和倾斜�?� 4� 6� 10� 20�?刅�/p>

Z轴速度测量速度(移动速度) 0.5-6mm/s(**50mm/s)

R轴速度测量速度(移动速度) 0.5-6mm/s(**25mm/s)

自动停止精度Z�?R�?#177;5��m

回转�?/p>

回转台外�?#934;220mm

调整范围/中心倾斜��2mm/��1?

装载重量30kg

传感�?/p>

测量�?0-100Mn(可调)

测针形状��1.6钢球，长�?3mm

测量点数14400�?�?/p>

滤波类型数字滤波器高�?2RC/多槽轳�/p>

OUT OFF

回转方向(���?

低�?5� 50� 150� 500� 1000�?�?5-1500�?�?/p>

带�?5-150� 15-500� 15-1500任意值峰/�?/p>

直动方向(Z�?低�?.025� 0.08� 0.25� 0.8� 2.5� 8mm，任意�?*小分�?.0001mm)

量程��1000��m ��200��m

评价方式MZC(*小区域圆�?� LSC(*小二乘圆�?� MIC(**内接圆法)� MCC(*小外接圆�?� N.C.(无修正法)� Multi(复合指定)

测量项目

回转方向圆度，平面度，平面度(�?，平行度，同心度，同轴度，圆柱度，径向偏差，垂直度，厚度偏差，跳动，半径测定，部分圆

直动方向直线�?Z�?，直线度(R�?，圆柱度，垂直度，平行度，径向偏差，轴心直线�?/p>

分析处理功能

调中心调倾斜功能，刻槽功�?上下取，角度，光�?，致圆度评价方法的组合功能，设计值比较功能，圆柱度三维图彡�/p>

表示(素描线，阴影线，轮廓�?，实时显示功能，轮廓特征曲线(负荷曲线，振幅分布曲线，功率谱曲�?，宽范围评定

调中心调倾斜功能，刻槽功�?上下取，角度，光�?，致圆度评价方法的组合功能，设计值比较功能，圆柱度三维图形表�?素描线，阴影线，轮廓�?，实时显示功能，轮廓特征曲线(负荷曲线，振幅分布曲线，功率谱曲�?，宽范围评定� CNC自动测量功能，自动调心调倾斜功能

特殊功能标配偏置型保持架，可以升级为R54标配偏置型保持架� CNC偎�置型保持架也可安�?选配)

显示(液晶显示�? 17寸LCD显示项目测量条件，测量参数，打印输出条件，轮廓线(平面展开和三维图�?，备注，错误信息等记录方式彩色打印机或激光打印机(SD选配)要素

电压/功率AC/220V� 50-60Hz ��10% /�?70VA(不含打印�?

气压/耗电量供给压劚� 0.35-0.7MPa，使用压劚� 0.3MPa / 30NL/刅�/p>

尺寸(W*D*H)/重量DX: 1500*925*1600(1800); SD: 2050*900*1700(1900) / DX: 500(510)kg; SD: 194(204)kg
