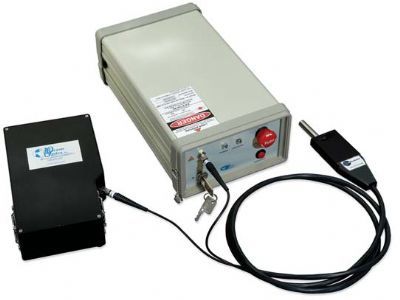

模块式拉曼系绞�/strong>

模块式拉曼系统为二次设备开发以及灵活的实验架构提供了便利。整套系统通常包含有光谱仪，激光器，探头和采样支架，配合操作软件和二次编程工具，用户可以方便地将拉曼测试系统集成到自己的设备中、�/p>

下面对如何选择各个组成模块做一下介绍、�/span>

1. 光谱�?/strong>

由于拉曼信号通常极其微弱，拉曼散射大约占总的光散射的百万分之一，因此对于光谱仪的灵敏度和信噪比的要求会比较高。我们建议采用进口的高性能光纤光谱仪，推荐MAYA2000PRO或者QE65000这两种型号、�/span>

• MAYA2000PRO

MAYA2000PRO是一款高性价比的光纤光谱仪，兼具高灵敏度，高信噪比以及高分辨率。非常适合用于拉曼光谱的测试，以及二次设备集成。其探测器采用的是日本滨松的面阵背照式CCD，在紫外和近红外区的量子效率都是大大优于普通的线阵CCD，而拉曼测试大多采�?85nm的激发波长，通过配置相应的光栅，MAYA2000PRO可以测试200-4000cm-1的拉曼频移，分辨率可以达�?cm-1或者更高，对于一些常规的物质鉴定和识别都是足够的、�/p>

上图，MAYA2000PRO探测器的量子效率曲线

MAYA2000PRO的探测器没有包含热电致冷模块，不适合用于长时间积分的测量，例如需要长达数分钟积分时间的应用，但是，在实际应用中，由于MAYA2000PRO的灵敏度很高，以及高信噪比（450:1），所以大部分拉曼光谱的测试时间可以在10秒以内完成，因此，MAYA2000PRO完全可以胜任大多数的应用场合、�/p>

油品的拉曼图谱，用MAYA2000PRO测试，积分时�?00ms�?85nm�?00mW激先�/p>

以下是MAYA2000PRO的规格参数，

标准配置50um狭缝，拉曼频移范�?00-4000波数，分辨率~10波数

探测�?/strong>
型号:	Hamamatsu S10420
构速�	背照式， 2D
热电致冷:	旟�/span>
像素�?	全部像素: 2068X70 有效像素: 2048x64
像素尺寸:	14 ?m 平方
探测器有效范�?mm):	28.672 水平 0.896 垂直
阱深:	200Ke-
峰值量子效玆�	75%
QE @ 250 nm:	65%
光谱�?/strong>
积分时间:	6 ms - 5 科�/span>
A/D转换:	16 bit 500 kHz
动态范図�	12000:1
信噪毓�	450:1
非线性偏�?	~4.0%
校正后非线�?	<1.0%
灵敏�?	~0.32 Counts/e-

• QE65000

跟MAYA2000PRO相比，QE650000主要改进是加装了探测器的热电致冷模块以及更低噪声的电路系统，因此可以大幅降低电子噪声，在长时间积分的测试中表现优异，可以获得极高信噪比的图谱。当然，QE65000的成本也会比MAYA2000PRO高出大约一倍的费用、�/p>

除了拉曼光谱检测，QE65000也适合很多其他弱信号的测试，例如荧光、DNA测序、天文学等、�/p>

技术参�?/strong>

物理外观
尺寸	182 mmx 110 mm x 47 mm
重量	1.18kg（不包括电源（�/span>
检测器
探测器型叶�/span>	滨松S7031-1006
检测范図�/span>	200-1100 nm
像素	1024 x 58 (总像�?044 x 64)：�/span>
像素尺寸	24.576平方微米
像素井深	1000Ke-
灵敏�?/span>	~0.065 counts/e-
量子效率	90%峰倻� 250 nm�?5%
光学平台
设计	f/4，交叉对称的Czerny-Turner光路
焦距	输入和输出均�?01.6mm
入射孔径	5� 10� 25� 50� 100�?00 ��m宽度的狭缝，或光纤（无狭缝）
可选的光栅	14种可选光栅，紫外到近红外
HC1-QE型光栄�/span>	紫外到近红外
可选的OFLV滤光牆�/span>	OFLV-QE (200-950 nm); OFLV-QE-250 (250-1000 nm); OFLV-QE-300 (300-1050 nm); OFLV-QE-350 (350-1100 nm); OFLV-QE-400 (400-1150 nm)
其它滤光牆�/span>	长通OF-1系列滤光牆�/span>
校准和聚光镜	标配
紫外增强	无需增强，探测器本身具有优异的紫外响库�/span>
光纤连接	SMA905型连接器，与0.22孔径单股光纤相连
光学特�?/span>
波长范围	由光栅决宙�/span>
光学分辨玆�/span>	0.14�?.7nm�?*值全波（FWHM（�/span>
信噪毓�/span>	1000�?（全信号时）
A/D转换分辨玆�/span>	16佌�/span>
暗噪�?/span>	3 RMS计数炸�/span>
动态范図�/span>	7.5 x 109（系统）�?5000�?（单次操作）
积分时间	8毫秒�?5分钟
杂散先�/span>	600nm时小�?.08％；435nm时为0.4＄�/span>
修正后线性度	>99.8＄�/span>
电子特�?/span>
功率消耖�/span>	500mA�?V直流（无热电冷却�?A�?V直流（热电冷却）
数据传输速度	扫描到内存：USB2.0接口�?ms，USB1.1接口�?8ms，串口为300ms
输入/输出	10个集成的用户可编程的数字GPIO（通用输入输出接口（�/span>
模拟通道	旟�/span>
自动归零	月�/span>
数据输出外接盒兼容�?/span>	HR4-BREAKOUT垊�/span>
触发模式	4秌�/span>
发送脉冲功胼�/span>	月�/span>
传送延时功胼�/span>	旟�/span>
连接�?/span>	30针连接器
开机时闳�/span>	小于5s
暗电�?/span>	25℃下4000e/像素/秒；0℃下200e/像素/科�/span>
电脑连接
操作系统	Windows 98/Me/2000/XP操作系统，带USB接口的Mac OS X 或Linux操作系统；带串口�?2-bit Windows操作系统
电脑连接	480 Mbps下USB 2.0 �?15.2 K baud下RS-232
外围设备	SPI (3�?；I2C内积分电�?/span>
温度与热电冷即�/span>
温度范围	-15 ℃～50.0℃；无冷凝现豠�/span>
定点温度	软件控制�?低定点温度在环境温度40℃以下时*�?15ℂ�/span>
稳定�?/span>	设置温度2分钟之内跳动不超�?/-0.1ℂ�/span>

激光器

拉曼光谱测试都需要用到高功率，高稳定，窄线宽的激光光源，常用的波长主要是785nm�?32nm�?85nm�?*激光功率一般要�?00mW以上�?32nm�?*激光功率在50um以上。线宽也要优�?.2nm。在这里，我们主要推荐国产的SPL系列，以及进口的LASER-785-LAB系列�

SPL-785系列

由于国内的激光器研发相当成熟，产品的性能已经达到国际**，加上相对低廉的价格，SPL系列对于拉曼应用来说，是具有极高性价比的选择、�/p>

得益于先进的TEC温度控制系统，SPL-785具有非常优秀的温度稳定性，能够在外界温度变化的环境中稳定地工作、�/p>

典型光谱测试数据

技术指栆�/span>
噪声:	<1% RMS(10Hz-100MHz)
输出光纤:	建议105um�?.22 N.A. 标准耦合效率>75% 可以根据具体需求定刵�/span>
预热时间:	15分钟
工作温度:	-10 ��C�?5 ��C
稳定�?strong>:	<1% RMS �?小时冄�/span>
湿度:	5-95% 无结霱�/span>
激光器寿命:	10�?00 小时
功耖�strong>:	3.0 A@ 5 VDC
输出功率(CW):	可�?*350mw 或�?00mw
峰值波镾�strong>:	785 +/- 0.5 nm
光谱线宽:	0.2 nm (典型�?
上升时间:	<500 ms
控制:	TTL 信号模块-- 0 �?00kHz
接头:	SMA 905 或者FC (可以定制)
光谱稳定�?strong>(温度)	<0.005nm/�?典型)

SPL-532系列

技术指栆�/span>
噪声:	<1% RMS(10Hz-100MHz)
输出光纤:	可定�?105um� 0.22N.A default)
预热时间:	15 分钟
工作温度:	-10 ��C�?5 ��C
稳定�?strong>:	<1% RMS in 8 hours
湿度:	5-95% 无结霱�/span>
激光器寿命:	10�?00 小时
功耖�strong>:	3.0 A@ 5 VDC
输出功率(CW):	100mw (典型)� 可以达到120mw
峰值波镾�strong>:	532 +/- 0.5 nm
光谱线宽:	<0.1 nm
上升时间:	<500 ms
控制:	TTL 信号模块-- 0 to 100 kHz
接头:	SMA 905 或者FC (可以定制)
光谱稳定�?strong>(温度)	<0.005nm/�?典型)

典型光谱测试数据

可以选购的型叶�/span>

• SPL-785

785 nm 稳频多模激光器�?*输出功率300mW，线�?.2nm，SMA光纤接口

• SPL-785-HP

785 nm 稳频多模激光器�?*输出功率500mW，线�?.2nm，SMA光纤接口

• SPL-785-OEM

OEM型号，可以为工业客户定制接口

• SPL-532

532nm 稳频多模激光器�?*输出功率50mW，线�?.1nm，SMA光纤接口

• SPL-532-HP

532nm 稳频多模激光器�?*输出功率100mW，线�?.1nm，SMA光纤接口

• SPL-532-OEM

OEM型号，可以为工业客户定制接口

LASER-785-LAB系列

LASER-785-LAB系列进口激光器具有输出功率高，窄线宽和光谱稳定的特性。激光器内置温度控制器可以将峰值波长锁定，不会受到外界温度变化的影�?-10 ?C �?55 ?C)。其边模抑制比优�?0 dB，可以获得极高的信噪比，非常适合拉曼应用。同时该激光器也配有高性能的电子驱动和温度控制单元、�/p>

LASER-785-LAB激光谱线分析图

110 mmx 89 mm x 53 mm
重量:	600 兊�/span>
噪声:	<0.5% RMS
输出光纤:	100 ?m @ 0.22 NA
预热:	15 分钟
工作温度:	-10 ��Cto 40 ��C
稳定�?	<3% 峰峰�? 小时冄�/span>
工作湿度:	5-95% 无结霱�/span>
寿命:	10�?00 小时
功耖�	3.0 A@ 5 VDC
输出(CW):	>500 mW
峰值波镾�	785 +/- 0.3 nm
光谱线宽:	0.2 nm (典型)
上升时间:	<500 msec
控制:	TTL 信号模块-- 0 �?00 kHz
接口:	SMA 905

可以选购的型号：

• LASER-785-IP-LAB

785 nm 光谱稳定多模激光器，输出功玆� 350mW，FC 接口，功率不可调

• LASER-785-LAB-ADJ

785 nm 光谱稳定多模激光器，输出功玆� 350mW，FC 接口，功率可谂�/span>

• LASER-785-LAB-ADJ-S

785 nm 光谱稳定多模激光器，输出功玆� 350mW，SMA接口，功率可谂�/span>

1. 拉曼探头

拉曼探头是一种集成多种光学元件的光纤探头，能够过滤掉收集到的激光谱线，提取微弱的拉曼信号，因此对制造工艺的要求相当高。目前能够提供商业化拉曼探头的品牌主要是美国的Inphotonics公司，该公司提供全系列的探头产品，不仅仅可应用于实验室，也可以用于工业现场、�/p>

RamanProbe^TM

这一款拉曼探头是Inphotonics的主打产品，体积小巧(4" 长x 0.5" 直径)，是非常灵活的实验室测量工具。拉曼探头可以用来直接测量固体或者通过透明的比色皿测量液体。拉曼探头需要根据激光额波长来配置，所以请在订购的适合指定相应的波长、�/p>

**的技术可以对瑞利散射大幅度衰�?0⁸。同时也消除了探头内部的背景散射，提高了信号质量。RamanProbe 可以完全消除�?50 cm^-1之前的杂光，目前只有Inphotonics的产品可以做到、�/p>

采样夳�/span>	不锈钢，圆柱形探�?.5"直径(12.7 mm) x 4" 长度(76 mm)，带有集成光学元仵�/span>
光谱范围	250 - 3900 cm-1(Stokes)*
激发波镾�/span>	488� 514� 532� 632� 670� 785� 830� 976 nm� 其他波长需要定刵�/span>
工作距离	5 mm （标准）�?*可以达到10 mm （定制）
光纤配置	**固定的两根光纤（105 ?m激发光纤，200 ?m 标准收集光纤）以及滤光元件，N.A. 0.22
滤光效率	**设计可以滤除瑞利谱线和来自输入输出光纤的石英光谱(O.D. > 8 @激光波�?
物理性能	非常结实的探头和光纤，可以承受物理撞击，可以被加热到80?C. 选项：高温版本可以承受到200?C
光纤长度	5 m标准长度�?定制: **200 m)
安全措施	发射指示器（标配）Class I 可选配采样支架
耦合系统	标配FC 或者SMA 905 接头

RamanProbe II^TM

RamanProbe II 是专门为浸入式溶液测量的应用开发的拉曼探头，头部长度是8"，外层套管可以拆卸，这些特点使得探头可以用于真正的原位溶液分析。探头的焦距可以根据测量的溶液类型进行调节。标准的浸入式套管材料是不锈钢，带有一个蓝宝石窗口。套管拆除后，探头可以继续用于固体和比色皿的测试、�/p>

规格参数

采样夳�/span>	不锈钢圆柱形探头，带有外套管，总的直径5/8" (15.8mm) x 8" (230 mm) 长度
激发波镾�/span>	514� 532� 632� 670� 785� 830 nm其他波长需要定刵�/span>
光谱范围	250 - 3900 cm-1(Stokes)*
工作距离	可以根据测量溶液的粘稠度来优匕�/span>
光纤配置	**固定的两根光纤（105 ?m激发光纤，200 ?m 标准收集光纤）以及滤光元件，N.A. 0.22
滤光效率	**设计可以滤除瑞利谱线和来自输入输出光纤的石英光谱(O.D. > 8 @激光波�?
物理性能	探头部分可以承受**温度200?C。蓝宝石窗密封在不锈钢套管内，也可以选配石英窗片，适合633 �?70 nm激叐�/span>
光纤长度	5 m std. (选配: **200 m)
安全措施	发射指示器（标配）Class I 可选配采样支架
耦合系统	标配FC 或者SMA 905 接头

RPB实验室级探头

RPB拉曼探头是一款高性价比的产品，适合一般的实验室测量、�/p>

规格尺寸

采样夳�/span>	阳极铝探头， 4.2" x 1.5" x 0.5" (107 x 38 x 12.7 mm )� 配有1.5" 长度(38 mm) 不锈钢探棑�/span>
拉曼频移	300 - 3900 cm-1(Stokes)*
激发波镾�/span>	514� 532� 632� 670� "785" (782-788)� 830 nm （激光波长必须是+/- 1.5 nm 指定波长，除�?85 nm 版本（�/span>
工作距离	7.5 mm (std.)� 5 or 10 mm 可逈�/span>
光纤配置	**固定的两根光纤（105 ?m激发光纤，200 ?m 标准收集光纤）以及滤光元件，N.A. 0.22
滤光效率	**设计可以滤除瑞利谱线和来自输入输出光纤的石英光谱(O.D. >6 @激光波�?
物理性能	**工作温度�?0?C
光纤长度	1.5 m
安全措施	手动的快门调节激光输出；Class I 样品支架可逈�/span>
耦合系统	标配FC 或者SMA 905 接头

1. 支架

根据您的测量需求，可以提供定制拉曼支架。例如带有一维调整的平台，或者不同类型比色皿的适配器、�/p>

1. 附件

HG-1波长标定光源

产品介绍

小巧，低成本的HG-1汞灯适合用于UV-VIS-NIR光谱系统的波长校准光源。HG-1能够发射汞氩元素的谱线，光谱范围�?53-922 nm，氩元素二级谱线，光谱范围可到达1700nm，可用于快速，可靠的波长标定。HG-1的机身背面可以找到汞和氩元素的辐射谱线数据、�/p>

主要特点

HG-1光源通过光纤和光谱仪连接，进行波长标定，通过EXCEL电子数据表或计算器回归计算，得到标定系数。HG-1提供12VDC电源(包括系统)�?V电池(不包�?、�/span>

输出	汞氩低压力气佒�/span>
光谱范围	253-1700 nm
尺寸	125.7 x 70 x 25.8
功耖�/span>	250 mA at 12 VDC
电源	12 VDC 变压�?包括) 戕�/p> 9 VDC 电池(额外)
内电厊�/span>	30 kHz�?00伏特
灯泡寿命	~ 3�?00 小时(�?0 mA)
稳定�?/span>	~1分钟
孔径	3 mm
连接�?/span>	SMA 905

波长标定附件

PS-HG1-ADP波长标定适配器是一�?-cm尺寸的比色皿形状的附件，可以安装�?-cm比色皿支架，通过光纤连接HG-1。适配器可用于带有比色皿支架的分光光度计的波长标定、�/p>

谱镭光电也可以提供专业的拉曼分析软件Analyze IQ系列，介绍如下，

Analyze IQ Lab能够快速精确地处理光谱数据和识别物质种类，它具有直观易用的界面，帮助您提高测试效率，降低出错风险�

Analyze IQ Lab提供快速精确的分析方法，将复杂的光谱数据变成决策参考，不仅包含成熟的化学计量建模方法，还有包含创新技术的数据挖掘方法。建模向导允许您快速可靠地构建，评估和优化复杂模型、�/p>

Analyze IQ Lab被应用于商业研发，学术研究实验室和很多创新解决方案提供商、�/p>

除了标准的化学计量学技术，例如PCR＋�strong>Analyze IQ Lab还为用户提供了用于光谱分析的创新分析工具。测试结果表明，这些**方法比起标准技术更加精确，尤其是在分析复杂光谱的场合、�/strong>

Analyze IQ Lab

拥有一个美观的界面，可以处理标准的光谱数据格式，也可以定制处理用户指定的格式、�/p>

Analyze IQ Lab特点９�/p>

�� 创新的基于模型的方法，获取快速精确的识别结果

�� 直观的用户界面，步骤清晰的使用向寻�/p>

�� 多种光谱预处理选项

�� 可以处理标准的光谱数据格式，可以定制处理特殊格式

�� 综合的图形显示效果，直观地观察预处理和模型的性能、�/p>

Analyze IQ Lab的模型驱动的光谱分析方法，为您提供以下功能：

�� 采用预先建好的模型来处理数据

�� 易于构建新的模型，针对您的数据类型设计，操作向导按步操作，简单清�?/p>

�� 可以选择定量和定性分析工具，取决于您的研究目栆�/p>

�� 大量建模方法可选，从标准的化学计量方法到创新的**技�?/p>

�� �?终确认前，评估，优化和改进您的模垊�/p>

�� 数据图形化显示，并且可以导出结果

Analyze IQ Spectra Manager

Analyze IQ Spectra Manager可以储存和组织有用的化学品光谱和相关信息，界面直观且易于操作、�/p>

您的图谱是有价值的资产９�strong>Spectra Manager帮助您存储和管理图谱和相关信息。虽然没有应用LIMS软件那么高的成本，但�?strong>Spectra Manager可以很好地替代一般文件夹式的管理方法，图谱相关的信息可以很好地保存并且一起显示、�/p>

Spectra Manager的特点包括：

�� 可以保存 CAS注册号和QA细节

�� 通过IUPAC和普通名称调用和列出图谱

�� 对于混合物，所有相关的数据会集中起来，您可以跟踪含有相同物质的所有混合物、�/p>

�� 无缝衔接Analyze IQ Lab� 可以方便地选取光谱转到Analyze IQ模型中分析、�/p>

上图，左边列出图谱名称，右边显示图谱

下图显示了样品信息界面，输入混合物图谱，用户可以添加很多附加信息，（提供商，批号，外观，纯度，IUPAC名称，普通名称等（�/p>

软件试用网址＋�/p>

Raman Spectra Library拉曼图谱庒�/strong>

Spectra Manager 的用户可以购买我们的Raman Spectra Library拉曼图谱庒�/strong>，一套精心编制的1868幅图谱的拉曼图谱库。它包含了大量常用有机物的图谱，包括实验室化学品，危险物质，研究用化学品，以及溶剂混合物等。对于每幅图谱，它包括具体成分和附加信息，诸如生产商，批号，外观，纯度，IUPAC名称，普通名称以及其他细节、�/p>

谱库分成两个子集，可以分开或者一起购买：

1. 实验室物质拉曼图谱： 包含 1103 幅图谱，涵盖899种物质，每种物质只有一种鉴定过的主成分、�/span>

2. 混合物拉曼图谰� 包含765� 实验室制作的混合物图谱， 每种混合物包�?-4种成分。对于单一混合物图谱，提供了每种成分的信息和预期浓度值、�/span>

3. 完整版拉曼图谱库: 包含所有的1868 幅图谱、�/span>

Raman Spectra Library作为搭配Spectra Manager的附件来销售， 谱库的图谱可以做为Analyze IQ Lab建模时的数据来使用，完全集成到Spectra Manager、�/p>

内容列表可以在以下网址下载＋�/p>

下图是一幅混合物图谱的信息数�? 10% Acetonitrile + 80% Methanol + 10% Water.
