光学快门/开兲�/strong>

特�?/strong>

• 开关类型：1x2�?x2�?x4�?x8也可供应。具体细节技术支持。）

• USB遥控

• 面板上带有切换按�?/p>

• TTL触发输入

• 7段LED显示信道指示

• TTL状态信叶�/p>

• 带标准DIN41612接头的欧式尺寸卡�?00毫米x160毫米），易于集成�?9英寸系统�?/p>

• 包含电源

• 符合RoHS标准

这些开关套件含有带集成控制电路的MEMS光学开关，该集成控制电路含有USB2.0接口，便于集成到用户的光学系统。Thorlabs供应1x2�?x2的MEMS模块，其工作波长�?88�?33�?80�?30�?80�?310纳米。这些双向开关具有低的插入损耗低，以及优异的重复性、�/p>

开关机制是基于硅MEMS技术，其可靠性高，信道间的串扰非常低，反应非常快（开关时间这些光开关套件可通过USB接口�?.75�?.25伏DC�?*电流300毫安）供电或者用配套DC电源供电�?-15伏DC�?*电流300毫安）。这些开关套件中包含Thorlabs的PMPS9电源、�/p>

所有开关发货时都是不带光纤接头的。终端的光纤接头可按照客户要求订购。您当地的Thorlabs办公室或者经销商咨询定价。另外，1x4�?x8MEMS开关模块也可订购、�/p>

OSW MEMS光纤开关套件规栻�/h1>

1x2 Switches� OSW12-	488E	633E	780E	830E	980E	1310E
2x2 Switches� OSW22-	488E	633E	780E	830E	980E	1310E
Operating Wavelength	480-650 nm	600-800 nm	750-950 nm	800-1000 nm	970-1170 nm	1280-1625 nm
Insertion Loss	Max 2 dB at 488 nm	Typ 0.7 dB / Max 1.5 dB
Cross Talk	Typ. 75 dB / Max 60 dB
Polarization Dependent Loss	Typ. 0.02 dB / Max 0.05 dB
Backreflection	Typ. 55 dB / Max 50 dB
Switching Speed	Typ. 0.5 ms / Max 1 ms
Max. Optical Power	30 mW	50 mW	75 mW	85 mW	105 mW	300 mW
Fiber Type (Single Mode)	Fibercore SM450	Fibercore SM600	Fibercore SM750	Fibercore SM800	Fibercore SM980	Corning SMF-28E
Mode-Field Diameter	3.3 ?m	4.3 ?m	5.3 ?m	5.6 ?m	6.2 ?m	9.2 ?m	10.4 ?m
Optical Connector	None (or On Request)
Lifetime (no Wear Out)	Proven up to 109Switching Cycles
Operation	Non-latching
Control	On Board Switch� TTL Signal or USB Remote Control
Operating Voltage	4.75-5.25 VDC 300 mA (USB Connector) or 6-15 VDC 300 mA (DC Power Connector)
Wall Power Supply (Included )	90 - 264 VAC / 9 VDC 1.1 A
Operating Temperature	0 to 40 ��C
Storage Temperature	-40 to +70 ��C
Dimensions (L x W x H)	170 mm x 100 mm x 20 mm

1x2光开关套仵�/strong>

Zoom 1x2光开� 覆盖波长480 - 1625纳米这些1X2双向开关套件具有一个输入和两个输出。他们可理想适用于两个输入信号之间切换或切换两个目的地之间的信号。MEMS技术可确保快速切换（<1毫秒），可靠性高，特别是低串扰、�/td>

2x2光开关套仵�/strong>

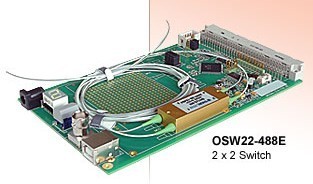

Zoom 2x2光开� 覆盖波长480 - 1625纳米这些2x2的双向光纤交换机，它有两个输入和两个输出，采用直线和交叉开关模式，其中每个输入可以连接至两个输出之一。（1�?�?�?�?�?�?�?）。MEMS技术可确保快速切换（<1毫秒），可靠性高，特别是低串扰、�/td>

MEMS光纤光开兲�/h1>

特�?/h1>

• 波长�?88�?33�?80�?30�?80�?310纳米

• 高可靠性MEMS技�?/p>

• 易于安装在印刷电路板三�/p>

• 插入损耗低�?.7dB（标准）

Thorlabs的MEMS单模光纤光开关设计上易于集成到光学系统中。高可靠性的MEMS技术为OEM组件提供了所需要的长寿命，高可靠性，以及高耐用性（**工作次数�?x10⁹次）。封装好的开关易于安装到PCB板上、�/p>

Thorlabs的MEMS开关有6种波长范围，�?88纳米�?625纳米，且插入损耗低�?.7dB(除了OSW12-488-SM波长488纳米的时候低�? dB）。该开关是非卡锁型的，可以作为组件提供，或者作为评估板上的集成系统。评估板含有驱动电路，需5伏直流电源，可以由Thorlabs的LDS1开关电源提供、�/p>

MEMS光纤交换机规栻�/h1>

Item #	OSW12-488-SM	OSW12-633-SM	OSW12-780-SM	OSW12-830-SM	OSW12-980-SM	OSW12-1310-SM
Operating Wavelength	480 - 650 nm	600 - 800 nm	750 - 950 nm	800 - 1000 nm	970 - 1170 nm	1280 - 1625 nm
Insertion Loss	Max 2 dB @ 488 nm	0.7 dB (Typ.) / 1.5 dB (Max)
Cross Talk	Typ. 75 dB / Max 60 dB
Polarization Dependent Loss	Typ. 0.02 dB / Max 0.05 dB
Backreflection	Typ. 55 dB / Max 50 dB
Switching Speed	Typ. 0.5 ms / Max 1 ms
Max. Optical Power	30 mW	50 mW	75 mW	85 mW	105 mW	300 mW
Fiber Type (Single Mode)	Fibercore SM450	Fibercore SM600	Fibercore SM780	Fibercore SM800	Fibercore SM980	Corning SMF-28E
Mode-Field Diameter	3.3 ?m	4.3 ?m	5.3 ?m	5.6 ?m	6.2 ?m	9.2 ?m
Optical Connector	None (or On Request)
Lifetime (no Wear Out)	Proven up to 109Switching Cycles
Operation	Non-latching
Operating Temperature	0 to 40 ��C
Storage Temperature	-40 to +70 ��C
Dimensions (L x W x H)	40 mm x 16.5 mm x 9.5 mm

PRO8模块化光开关模坖�/strong>

4种版本可供选择�

1 x 2微机电系统PRO8系列光开关模块：OSW8102

1 x 4微机电系统PRO8系列光开关模块：OSW8104

1 x 8微机电系统PRO8系列光开关模块：OSW8108

2 x 2微机电系统PRO8系列光开关模块：OSW8202

特性：

工作波长1240-1610纳米

开关配�?x2�?x4�?x8�?x2

开关时闳�1毫秒

基于微机电系统的光纤光学元件开兲�/span>

免费的LabVIEW?和LabWindows?/CVI驱动

介绍

OSW8000系列光开关是用于PRO8平台的基于微机电系统(微电－机械）的插件模块。它们在构建自动化光学测试网络时提供额外的“构建块”。可提供四个不同的双向开关模块，为光学信号提供高度灵活性的路径、�/strong>

因为具有快速的开关时间（典型�?.5毫秒�?*1毫秒）和宽波长范围（1240纳米�?610纳米），这些双向开关是与Thorlabs庞大的DWDM和CWDM激光二极管安装座一起使用的理想选择。四种不同模块提供具有低插入损耗和优异重复性的1x2�?x4�?x8�?x2开关、�/strong>

数十亿开关周期的微机电系统技�?/strong>

开关机制基于硅微机电系统（微电－机械）技术，保证了很长的寿命及内在的快速。该技术也提供了频道之间极低的串扰�?��4�?��8开关的**的串扰指标为�?0db�?x2�?x2的额定值均为－50分贝、�/strong>

Item #	OSW8102	OSW8104	OSW8108	OSW8202
Switching Configuration	1 x 2	1 x 4	1 x 8	2 x 2
Switching Time	0.5 ms Typical (1 ms Max)
Wavelength Range	1240 to 1610 nm
Input Power(Max)	+17 dBm
Insertion Loss (Typical/Max)*	0.7 dB / <1.5 dB	1.2 dB / <2.1 dB	1.6 dB / <2.6 dB	0.7 dB / <1.5 dB
PDL (1550 nm)	<0.1 dB	<0.15 dB	<0.2 dB	<0.15 dB
Crosstalk	<-50 dB	<-60 dB	<-60 dB	<-50 dB
Repeatability	��0.01 dB
Return Loss	-50 dB	-50 dB	-45 dB	-50 dB
Connectors	FC/APC; Others Upon Request
General Data
Operating Temperature	0 to 35 ��C
Storing Temperature	-10 ��C to +60 ��C
Width	1 PRO8 Slot

* 包括连接�?/strong>

高逞�strong>光学快门/开兲�/strong>

特�?/h1>

• 高开关速度<1纳秒

• 插销与BOA1004PXS慢轴对齐的FC/APC接头

• 典型应用包括LIDAR系统，遥感系统和腔衰荡传感器

SOA1013SXS和BOA1004PXS光学开关专门设计用于需�?530纳米�?570纳米范围内的光学快门的应用。偏振无关的SOA1013SXS 和偏振相关的BOA1004PXS的消光比都能达到60dB以上。这些设备基于我们的半导体放大器平台，由生长� InP晶圆上，加工成经验证可靠的脊形波导的高效InP/InGaAsP多量子阱（MQW）层结构组成。该设备可用作无损耗高速光学隔离开关、全范围可变光学衰减器（VOA）或保护脆弱光学装置的光学快门、�/p>

SOA1013SXS偏振无关开关很好地综合了光学隔离开关低偏振灵敏度、宽光学带宽、高消光比的优点。利用MQW结构的增�?吸收性质，该设备可用作无反射的光学遮挡快门。此外，该开关还设计支持**的增益和信号级别，使其可以在15dBm或更高的信号级别下可靠地工作。SOA1013SXS也适用于输入信号偏振态未知或波动的应用场合。该设备采用工业标准14引脚蝶形封装，具有终端为FC/APC接头的SMF尾纤、�/p>

BOA1004PXS 偏振相关开关让用户可以对它的功率级别进行全面地控制，使其成为高功率激光脉冲发生系统的理想选择，如腔衰荡传感器和LIDAR系统。该设备采用工业标准�?4引脚蝶形封装，具有终端为FC/APC接头的PMF尾纤，并且插销与慢轴对准。BOA可以根据需要定制为带有输入隔离器、输出隔离器或二者兼有。技术支持，获取为您的应用定制设备的相关帮助、�/p>

驱动器选项

LDC1300B蝶形LD/TEC控制器是以上光学开关的可能控制器。通过RS232接口，LD/TEC控制器及安装座组合可提供完全的计算机控制、�/p>

Item #	SOA1013SXS	BOA1004PXS
Operating Wavelength	1528 - 1562 nm	1500 - 1600 nm
Optical Isolation (PIN/ POUT)?	�?5 dB	�?0 dB
Extinction Ratio?	60 dB	70 dB
Switching Speed	1 ns	1 ns
Max Output Power for CW Input Signal	17 dBm	18 dBm
Max Output Power for Modulated Input Signal	9 dBm	10 dBm
