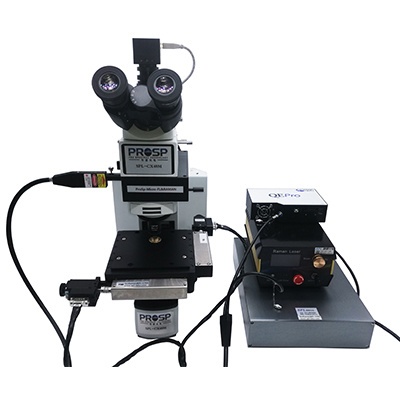

ProSp-Micro-S显微光谱测量系统

-拉曼、荧光和反射光谱测量

ProSp-Micro-S系列显微光谱测量系统，巧妙的抉�/span>荧光、拉曼和反射光谱测量功能集成到了一个系统上，实现显微荧光、拉曼和反射光谱的测量、�/span>系统田�/span>荧光光谱仪�?/span>拉曼光谱仪�?/span>拉曼探头、拉曼激光器�?/span>荧光激光器、钨灯光源�?/span>显微光谱测量模块、显微镜、便携式拉曼样品座等部分构成、�/span>系统可以加装二维电控扫描台，通过控制软件，实现二绳�/span>MAP光谱测量功能、�/span>

荧光光谱范围覆盖300-2500nm，通过更换激发滤波片和发射滤波片，来实现不同激发波长的荧光测量、�/span>显微光谱测量模块适应不同的拉曼波长，波长范围覆盖250-2500nm，满足不同波长的拉曼需求、�/span>系统同时具备显微反射光谱的测量，光谱范围覆盖350-2500nm、�/span>

主要特点９�/span>

• 可实现多种测量功能：显微荧光光谱测量�?/span>显微拉曼光谱测量、显微反射光谱测量、便携式拉曼光谱测量、�/span>

• 模块化集成设计，可以选择不同光谱仪、激光器，可以扩展、�/span>

• 可以选配而二维电控扫描平台，实现二维MAP光谱测量功能、�/span>

测量方式

1�?/span>显微荧光测量

显微光谱测量模块集成了分光镜和反射镜，模块上畘�/span>2�?/span>SMA905接头，分别连接荧光激光器和荧光光谱仪。其中连接激光器皃�/span>SMA905接头，可以拆卸，以便自由空间光作为输入光源。模块中带滤波片槽，可以放置不同激发波长的激发滤波片和发射滤波片，实现不同激发波长的显微荧光测量�

2�?/span>显微拉曼测量

通过把拉曼探头插入显微光谱测量模块，实现显微拉曼光谱测量。拉曼光谱范围覆盕�/span>400-1100nm，可用于488nm�?32nm�?32nm�?85nm的拉曼光谱测量（取决于选用的光谱仪、拉曼探头和激光器的波长）、�/span>

3�?/span>显微反射测量

通过光纤把钨灯光源连接到显微光谱测量模块，实现显微反射光谱测量，光谱范围覆盖400-1100nm�

4�?/span>便携式拉曼测野�/span>

便携式拉曼测量，可以脱离显微镜使用、�/span>采用便携式设讠�/span>，使用拉曼探头就可以采集样品的拉曼光谱，体积小便于携带，非常适用于对原材料的筛选、现场检测及物质分析鉴定等，大小样品均可进行无损现场检浊�/span>：�/span>

应用

l微流控领域：可以观察和精确定位样品区域，并进行荧光、拉曼和反射光谱的测量；

l农业领域９�/span>如测量某种叶片某个区域的荧光、拉曼或者反射光谱的强度分布，研究病虫害情况等；

l激光材料领域：研究材料荧光信号、拉曼信号，从而评价材料性能和参数指标；

l光子晶体领域９�/span>如测量利用光子晶体原理制造的纺织品，测量某微小区域的颜色值，某个较大区域的颜色分布情况等：�/span>

l珠宝、古籍检测领域：通过测量样品的反射、荧光或拉曼光谱，做种类识别、真假鉴定；

l药品、制药、纳米材料等领域９�/span>

软件界面

操作软件ProSp-Soft-QY，兼容海洋光学所有型号的光谱仪（NIR系列�?/span>QE系列�?/span>MAYA2000PRO系列�?/span>HR系列�?/span>USB系列�?/span>FLAME系列�?/span>STS系列等），可以实现绝大部分的光谱测量功能，如透射吸收、反射、荧光、相对辐射�?*辐射、拉曼、辐射标定、二维扫揎�/span>MAP等功能、�/span>

反射率光谱数�?/span>

二维扫描MAP光谱

测量过程９�/span>1、设置扫描区埞�X轴和Y轳�2、设置扫描间隔或者扫描数据点数；3、点击自动测量，则会在每一个位置上获取一条光谱曲线（见图左测区域）。根据不同的光谱模式，会得到不同的光谱数据，如反射光谱、拉曼光谱等�?、在软件上选取任意一个波长位置或者波长区间，既可以获得该波长或该波长区间的二维光谱强度分布图（见图右侧区域，强度用颜色区分）、�/span>

参数指标
拉曼光谱�?/span>	QEPRO @532nm	QEPRO @785nm
拉曼光谱范围	150-4200 cm-1@532nm	150-2000cm-1@785nm
拉曼分辨玆�/span>	~10cm-1@ 5um狭缝	~6cm-1@ 5um狭缝
荧光光谱�?/span>	QEPRO
荧光光谱范围	350-1100nm
荧光分辨玆�/span>	1.5nm @5um狭缝
信噪毓�/span>	1000:1
A/D	18佌�/span>
探测�?/span>	滨松1024*58
杂散先�/span>	0.08%@600nm
线性度	>99%
动态范図�/span>	85000:1
暗噪�?/span>	6RMS@18佌�/span>
积分时间	8ms-14mins
拉曼激光器	SPL-LASER-532	SPL-LASER-785
激光波镾�/span>	532nm	785nm
激光功玆�/span>	0-300mW可调	0-500mW可调
线宽	<0.2nm（典�?.1nm（�/span>	<0.1nm
寿命	10000h	10000h
拉曼探头	SPL-RPB-532	SPL-RPB-785
OD倻�/span>	OD>6	OD>6
焦距	7.5mm	7.5mm
激光输�?/span>	100um光纤拉曼激光输�?/span>
光谱输出	200um光纤拉曼光谱输出
荧光激光器	SPL-LASER-405	SPL-LASER-450
激光波镾�/span>	405+/-2nm	450+/-2nm
激光功玆�/span>	0-200mW可调	0-200mW可调
线宽	2nm	2nm
寿命	10000h	10000h
显微光谱测量模块	ProSp-Micro-S1	ProSp-Micro-S2
荧光光谱范围	300-1100nm	300-2500nm
拉曼光谱范围	300-1100nm	250-2500nm
反射光谱范围	350-1100nm	350-2500nm
显微镛�/span>	4练�/span>平场消色差物镜：5X�?0X�?0X�?0X 5X，数值孔径：0.15，工作距离：10.8mm 10X，数值孔径：0.3，工作距离：10mm 20X，数值孔径：0.45，工作距离：4mm 50X，数值孔径：0.55，工作距离：7.9mm 100X，数值孔径：0.8，工作距离：3.2mm（非标配，可选） 1/2”CMOS彩色CCD� 2048*1536�?00万像素） 载物�?/span>面积175mm��145mm，移动范围：76mm��42mm
二维电控平移�?/span> （可选配（�/span>	一体式二维电控平移台，含控制器 行程�?0mmx50mm；重复定位精度：5um，分辨率2um
